上海新时过电梯控制柜（SM-01-C 变频器）

📅 发布时间：2013-10-03 21:30 👁️ 浏览：1 🏷️ 标签： SM 01 海控制柜

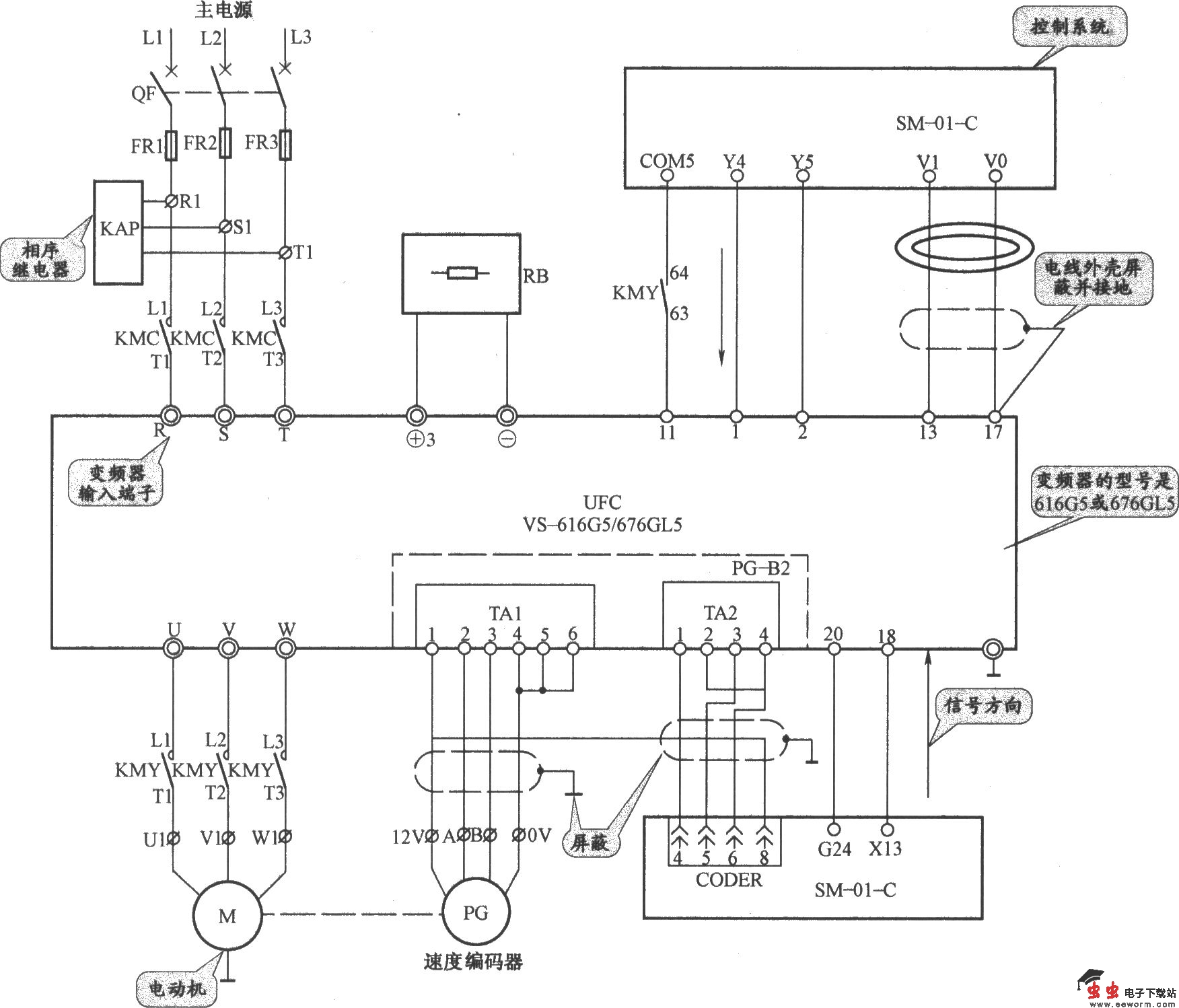

上海新时达电梯主电路:

上海新时达电梯电源电路:

上海新时过电梯控制柜（SM-01-C 变频器）

上海新时达电梯安全回路电路:

上海新时过电梯控制柜（SM-01-C 变频器）

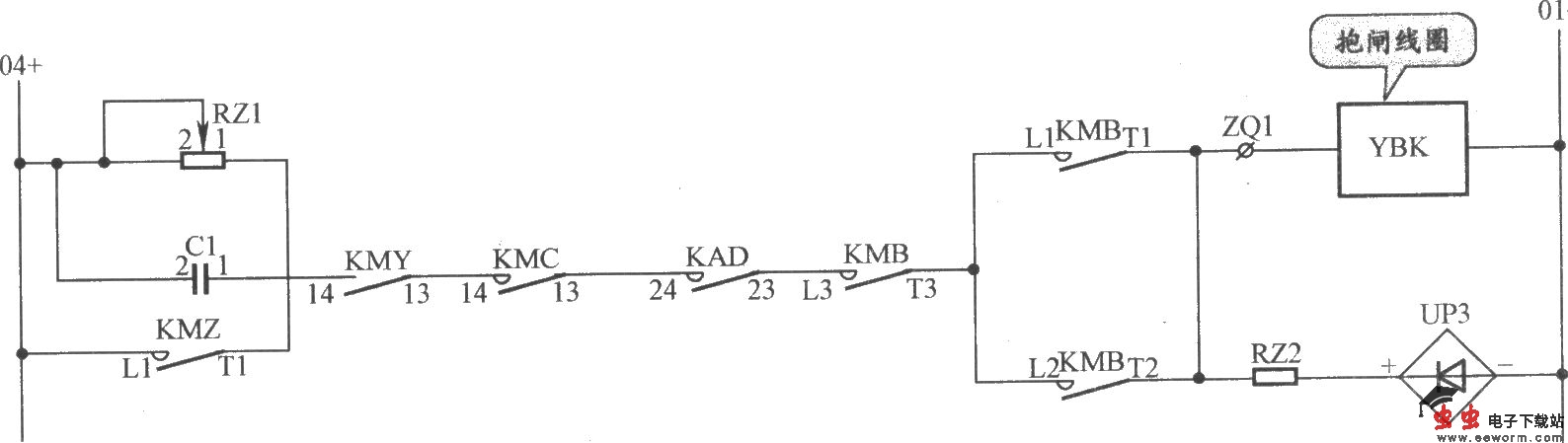

上海新时达电梯抱闸电路:

上海新时过电梯控制柜（SM-01-C 变频器）

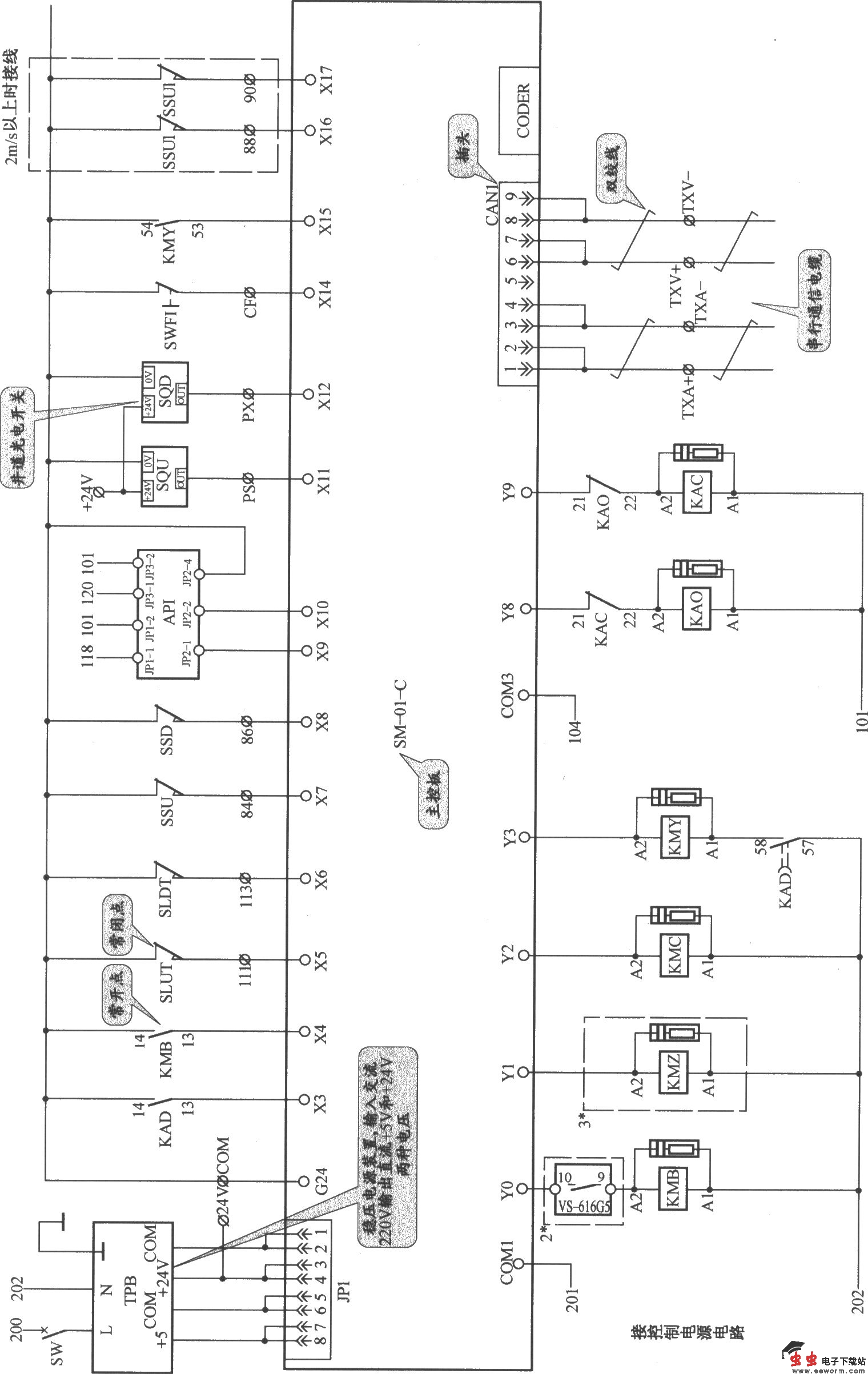

上海新时达电梯控制电路(1):

上海新时过电梯控制柜（SM-01-C 变频器）

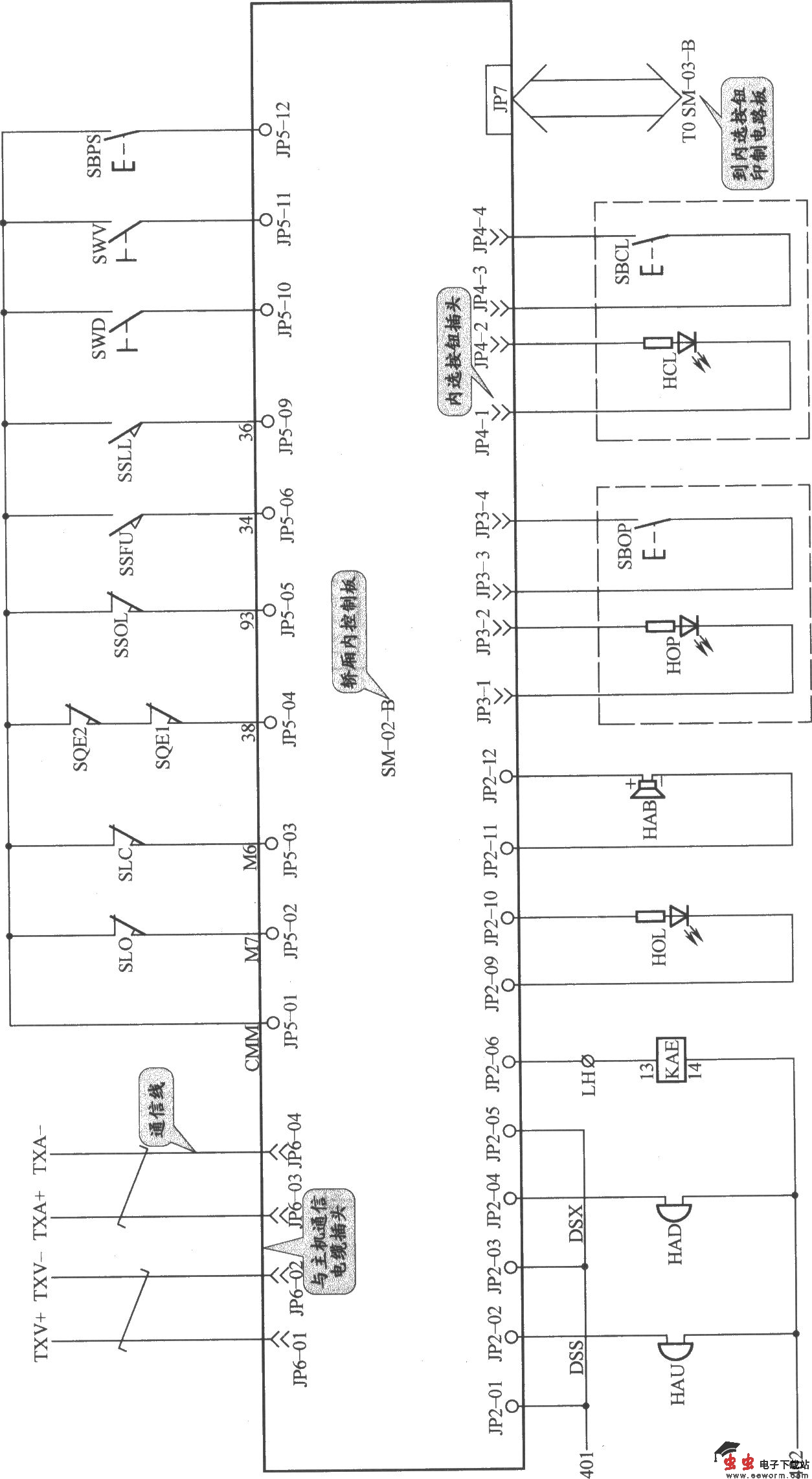

上海新时达电梯控制电路(2):

上海新时过电梯控制柜（SM-01-C 变频器）

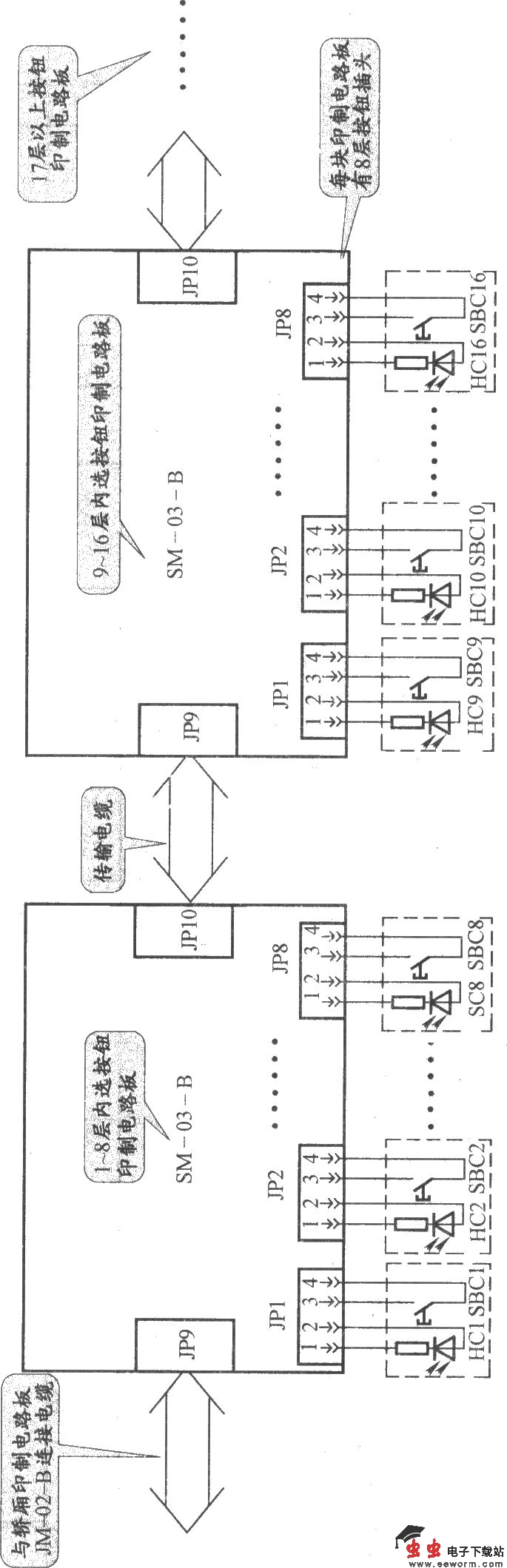

上海新时达电梯内选按钮接线电路:

上海新时过电梯控制柜（SM-01-C 变频器）

上海新时达电梯外呼按钮接线电路:

上海新时过电梯控制柜（SM-01-C 变频器）

上海新时达电梯检修电路:

上海新时过电梯控制柜（SM-01-C 变频器）

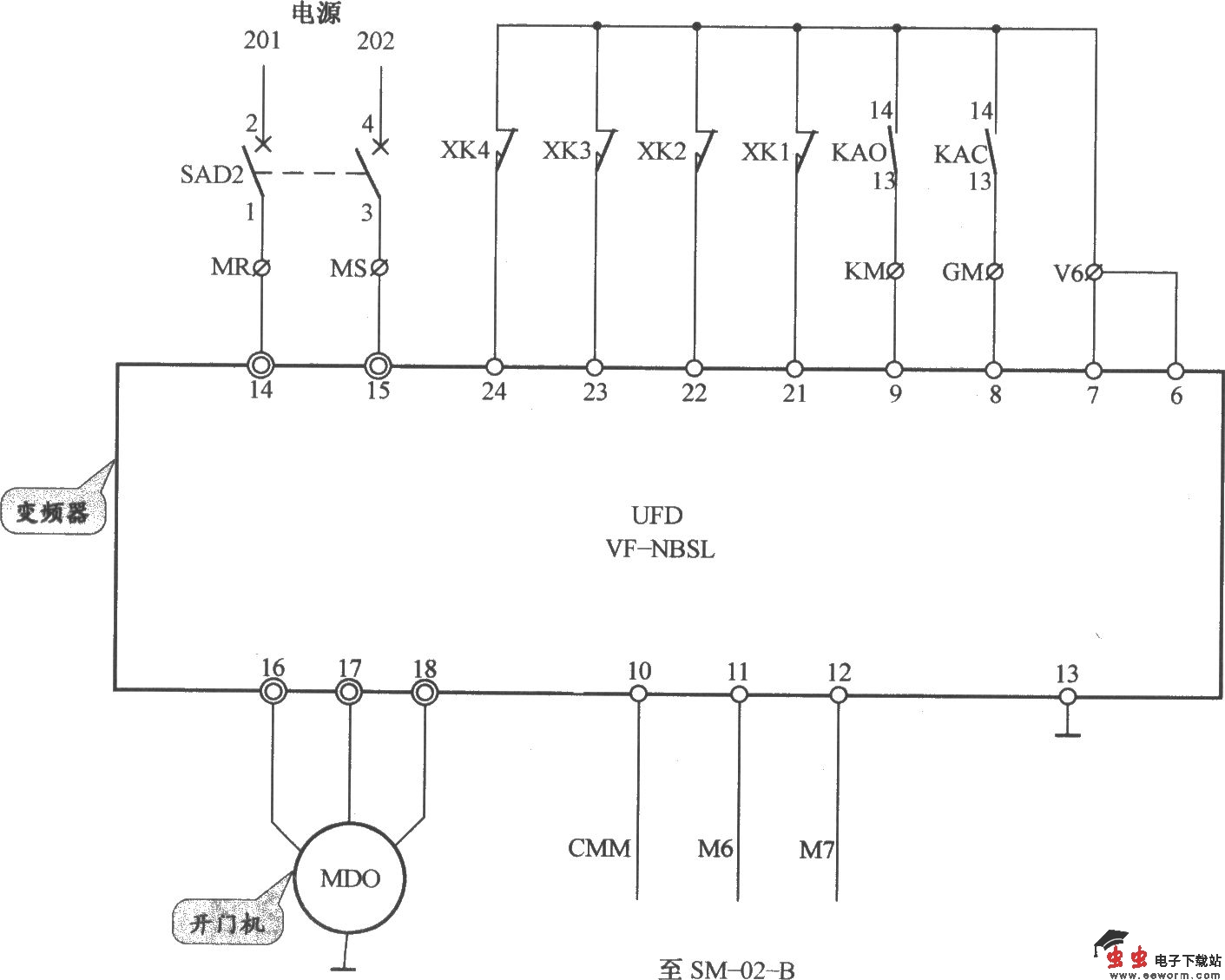

上海新时达电梯开门机电路:

上海新时过电梯控制柜（SM-01-C 变频器）

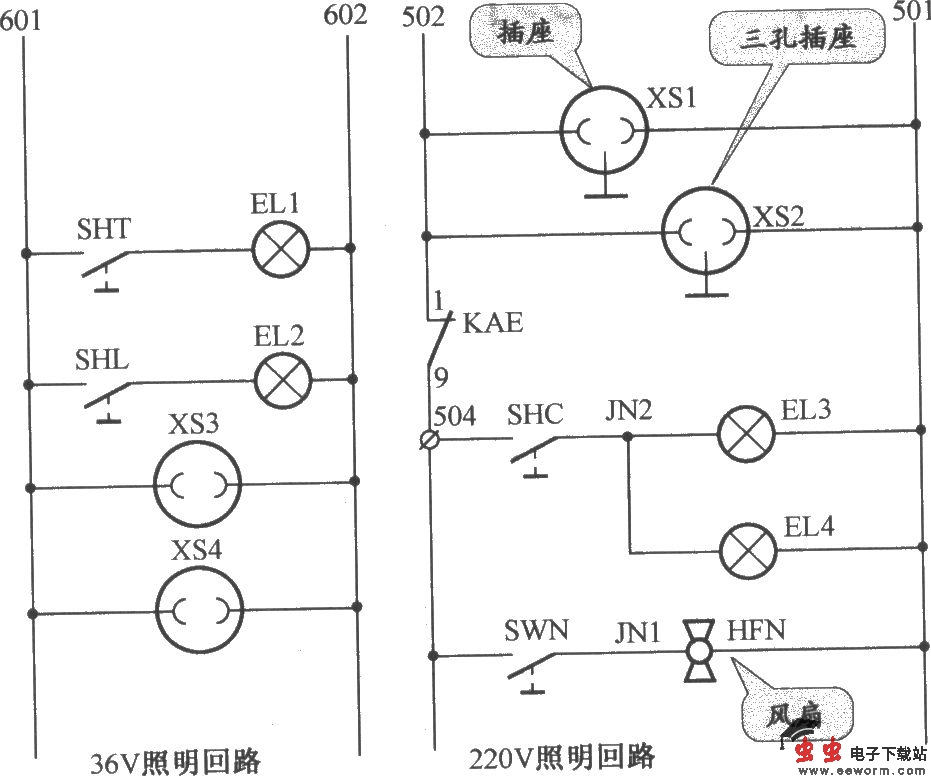

上海新时达电梯照明电路:

上海新时过电梯控制柜（SM-01-C 变频器）
