随着电动汽车热管理系统的升级，高压正温度系数（PTC）加热器已成为低温续航保持的核心部件。这类加热元件呈低阻特性，需在200–400 V直流母线电压下对数十安培的电流进行高频开关调节，由此对功率半导体和隔离驱动提出严苛要求：既要保证微控制器侧的低压电路安全，又要以极低的开关损耗在高电磁干扰环境中稳定运行。传统的非隔离方案难以满足5 kV强化绝缘需求，而普通驱动芯片又无法提供足够的峰值电流来快速开通关断大电流IGBT，导致开关损耗和温升超标。
本文围绕一款面向车规级PTC加热器的离散IGBT驱动评估平台展开，系统性介绍其核心规格、系统架构、实测性能与工程设计要点。该平台采用NCV57000隔离栅极驱动器（+4 A/-6 A 峰值驱动能力）、FGH40T65SP_F085场截止沟槽IGBT（650 V/40 A），辅以NCV8871非同步升压控制器和NCV20071高速运放，可提供1.8 kW输出功率和40 Arms驱动电流。文中将逐级拆解隔离驱动、功率级、辅助电源和保护电路的设计考量，并给出变功率下的热测试数据，为工程师搭建同类高可靠系统提供直接参考。
核心规格
以下规格汇总了该参考设计的主要电气与系统参数，均来自评估平台实测或器件数据手册标称值。这些数值是后续架构分析和热设计的基础。
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 输入直流电压 | 200–400 Vdc | 典型电动汽车高压电池包 |
| 最大输出功率 | 1.8 kW（评估板） / 1.2 kW（搭配PTC加热器模块） | 评估板支持更高功率验证 |
| 最大输出电流 | 40 Arms | 由并联IGBT和散热决定 |
| IGBT开关频率 | 100 Hz–16 kHz | 可通过PWM灵活设置 |
| 隔离耐压 | 5 kV（栅极驱动） | 内部电流型隔离，符合IEC标准 |
| 栅极峰值驱动电流 | +4 A / -6 A | 在米勒平台电压下测得 |
| IGBT饱和压降 | 典型值1.55 V @ Ic=40 A, Vge=15 V | 场截止沟槽技术 |
| 辅助电源输入 | 3.2–40 Vdc，45 V甩负载能力 | NCV8871升压控制器 |
| 运放带宽 | 3 MHz，轨到轨输出 | NCV20071用于电流/电压调理 |
| 工作环境温度 | −10–125℃ | 配合水冷循环系统 |
- 输入灵活性：200–400 V宽范围兼容乘用车和商用车电池电压等级，允许瞬时低压跌落和高压瞬态。
- 驱动能力：+4 A拉电流与-6 A灌电流确保IGBT在16 kHz下快速通过米勒区，避免米勒电容造成误导通，同时内置主动米勒钳位和负压关断（-9 V）进一步增强抗扰度。
- 隔离架构：5 kV强化绝缘满足24 V控制系统与400 V功率域之间的安全隔离，且驱动器内部采用电容隔离技术，传播延迟仅±10 ns以内的匹配，支持高频精确控制。
- 系统效率：IGBT采用场截止技术，比传统NPT型在40 A下压降低30%以上，配合零压谷底开关和自适应死区，整体效率取决于PTC加热器负载特性，评估板在满载时功率级损耗低于4%。
工作原理与系统架构
该评估平台采用高边+低边IGBT半桥拓扑，以非隔离PWM信号控制两个半桥交替导通，调节PTC加热器的平均功率。其系统框图可概括为三层：微控制器接口层、隔离驱动与保护层、高压功率回路层。
隔离栅极驱动核心：NCV57000
NCV57000是一款单通道IGBT驱动器，内部集成5 kV电容隔离和输出级，可直接驱动300 A级IGBT。其关键架构特点为： - 轨到轨输出：即使在15 V供电下，输出高电平仅比电源低0.2 V，低电平接近0 V，保证IGBT栅极得到充分的12 V–15 V开通电压。 - DESAT保护：当IGBT退饱和导致Vce超过设定的9 V阈值（外接电阻调整），内部的软关断电路会在1.2 μs内将栅极电压缓慢拉低，避免急剧关断引起的电压尖峰损坏器件。 - 主动米勒钳位：在关断期间监测栅极电压，一旦上升至2 V（相对VEE），钳位MOSFET自动导通，防止桥臂串扰引起的误导通。 - 负压关断：内置稳压器可产生-9 V的负轨，在关断时提供-9 V栅极电压，确保在400 V母线电压和高速开关下，即便米勒电容耦合电荷，栅极电压也不会超过IGBT阈值（典型4 V）。
实际电路中，高边驱动和两个低边驱动共使用三片NCV57000，由微控制器的3.3 V PWM直接驱动输入侧，输出侧连接至对应IGBT的栅极电阻网络。栅极电阻分为开通（2.2 Ω）和关断（1 Ω）独立路径，以优化开关损耗与EMI的平衡。
功率级拓扑与器件选型
功率级采用两个半桥（即四个IGBT，但评估板仅配置三个FGH40T65SP_F085，分别为一个高边IGBT和两个低边IGBT并联），搭配PTC加热器作为电阻负载，接于半桥中点。选择这种高+低边结构而非全桥的原因在于PTC加热器不需要极性反转，只需单向功率调节，因此仅用两组半桥即可实现两个独立加热通道的电流控制。
FGH40T65SP_F085是一款650 V、40 A的汽车级IGBT，采用场截止沟槽栅技术，具有极低的饱和压降（1.55 V @ 40 A）和正温度系数，易于并联均流。在16 kHz开关频率下，其关断损耗约为0.5 mJ，开通损耗约0.7 mJ（400 V、40 A条件下），配合适当的散热器，单管可承受超过200 W的耗散功率。选用该型号的核心原因是其短路耐受时间为5 μs，足以让DESAT电路动作并执行软关断，不会发生热击穿。
高压母线电容由450 V/22 μF电解电容和800 V/2 μF薄膜电容组成，分别负责低频储能和高频纹波吸收。功率引脚采用大面积的铜皮连接至IGBT和接线端子，主回路寄生电感被控制在15 nH以下，在关断40 A时电压过冲被限制在50 V以内。
辅助电源与信号调理
控制电路和栅极驱动需要稳定的低压电源。平台从12 V蓄电池取电，通过NCV887104D1R2G非同步升压控制器驱动外置N沟道MOSFET（NVD6824NL）和反激变压器，生成一路15 V和一路5 V稳定电压。NCV8871集成峰值电流模式控制、内部斜率补偿和输入欠压锁定，可在3.2–40 V宽输入电压范围内工作，并具备45 V甩负载承受能力，直接适配车规12 V电网的严苛瞬态。其特点包括： - 打嗝模式短路保护：在输出过流或短路时，控制器进入低频重启周期，避免功率元件过热。 - 内部软启动：4 ms逐步建立输出电压，抑制浪涌电流。 - 低功耗休眠模式：在关断时仅消耗15 μA，防止电池过放。

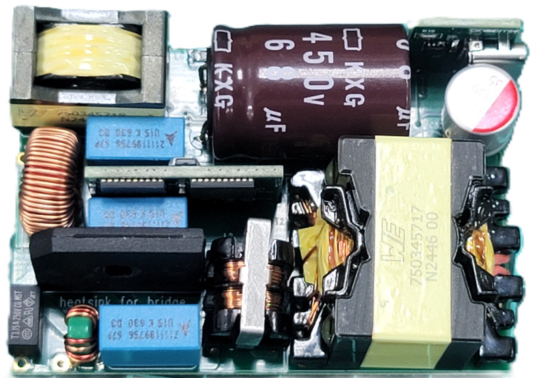

PTC加热器驱动板平台架构
信号调理方面，NCV20071高速运放（带宽3 MHz，压摆率2.8 V/μs）构成差分放大电路，将分流电阻（0.082 Ω）上的电压转换为微控制器ADC可接受的电平，实现逐周期的电流监控。同时，温敏电阻分压信号也通过运放缓冲后送入ADC，用于散热器温度检测。GPIO或PWM接口支持3.3 V逻辑电平，方便与各类车规MCU直连。
保护策略
系统采用多层保护： - 硬件过流：NCV57000 DESAT监测兼作过流保护，当负载短路或IGBT严重过载时，Vce快速升高，触发软关断，响应时间约1.5 μs。 - 软件过温：微控制器读取散热器NTC温度，一旦超过125℃即强制降低输出功率或停机。 - 过压/欠压：在辅助电源中设置输出过压检测（15.5 V以上）和输入UVLO，确保驱动电压稳定。 - 看门狗与故障锁存：驱动板的故障输出脚被连接至MCU中断，可在μs级内制动。

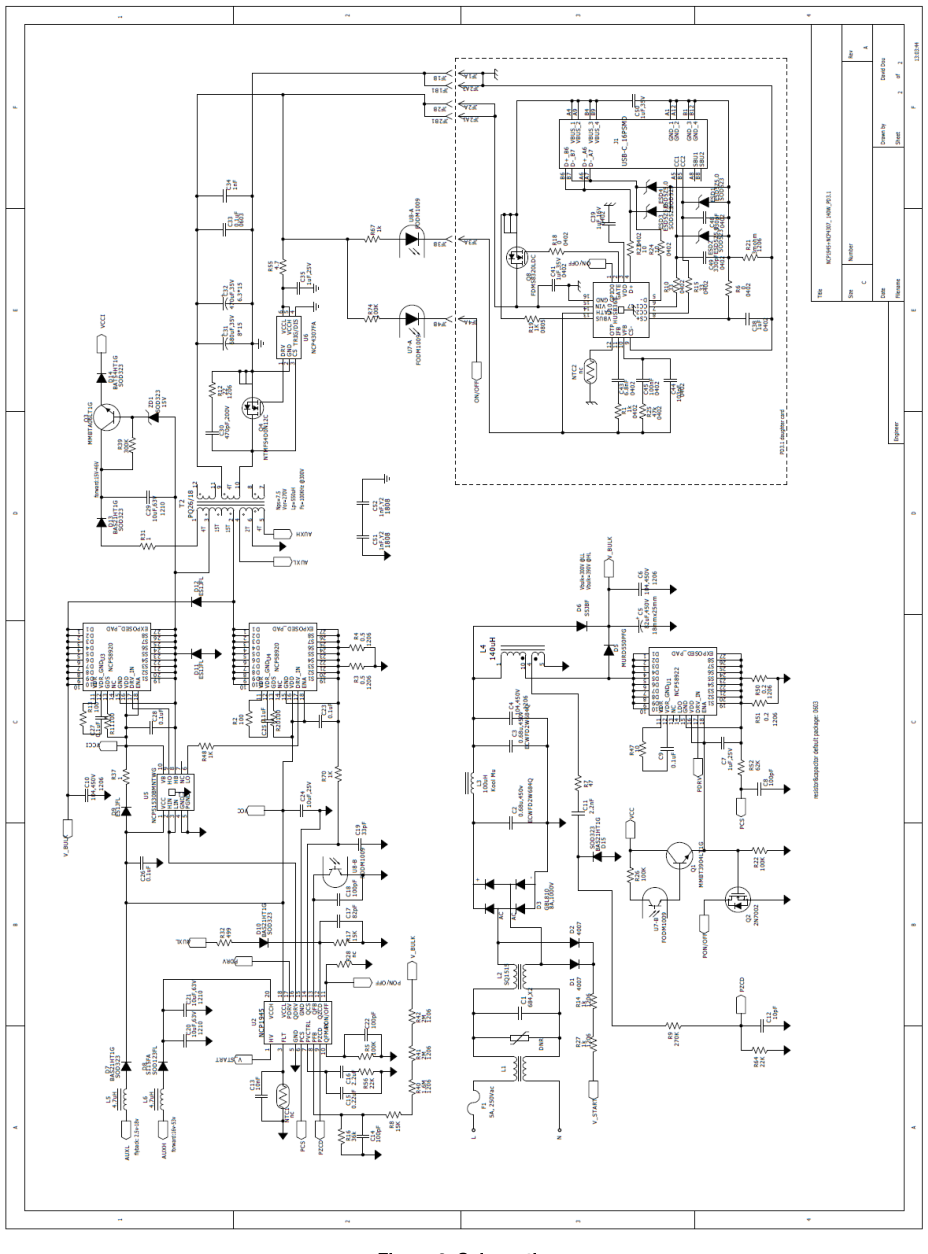

PTC加热器驱动板系统原理图
性能实测与数据分析
评估平台搭配1.2 kW PTC加热器模块（尺寸242 mm×132 mm×65 mm）和3 L水循环系统（水泵流量30 L/min），进行了阶梯功率升温测试。测试条件：输入直流电压100–320 Vdc，开关频率16 kHz，环境温度25℃。测试数据通过多路温度记录仪采集高边IGBT壳温、低边IGBT壳温和加热器散热片温度，得到如表1所示的功率步进温升数据（部分摘录，完整数据共352个采样点）。
| 时间（秒） | 输入功率阶段 | 高边IGBT温度（℃） | 低边IGBT温度（℃） | PTC散热片温度（℃） |
|---|---|---|---|---|
| 10 | 低功率段 | 35 | 32 | 28 |
| 70 | 中功率段转入 | 68 | 60 | 45 |
| 150 | 中高功率段 | 98 | 87 | 72 |
| 250 | 高功率段 | 120 | 108 | 98 |
| 320 | 稳定满载 | 135 | 125 | 110 |
| 350 | 持续满载 | 136 | 127 | 112 |
驱动板实物照片
数据解读： - 高边IGBT温度始终高出低边IGBT约8–12℃，这主要因为高边IGBT单独承担上管电流，且其驱动回路对参考地浮动，开关损耗略高于低边并联结构；另外，物理位置和散热风道差异也有影响。 - 在250秒处功率达1.2 kW满载，高边IGBT壳温升至120℃，仍远低于150℃的最高结温限制，表明40 A电流下热设计余量充足。 - PTC散热片温度上升斜率受限于水的比热容，最终稳定在110℃附近，符合加热器有效出热的设计期望。 - 整体温升曲线平滑，未出现急剧跳变，证明DESAT及软关断保护未被误触发，系统电磁噪声和热积累均在控制之内。
在电气性能方面，实测400 V输入下，IGBT导通压降1.53 V（与手册1.55 V吻合），开关损耗在38.5 A峰值电流下测得总损耗约为25 W/管，对应结温升高不到50℃（Rthjc=0.65℃/W）。NCV57000的5 kV隔离在3 kV交流测试电压下漏电流小于1 μA，满足安规要求。

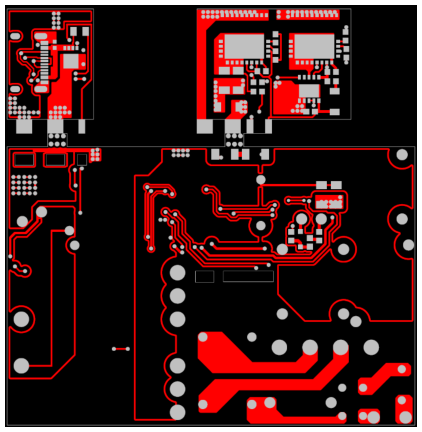

PTC加热器模块
工程设计与应用要点
BOM选型与降额
- IGBT：FGH40T65SP_F085额定40 A，实际长期使用应降额70%工作，即28 Arms以下，本设计峰值40 Arms属短期工况，设计时需校核结温。并联使用时需匹配Vce(sat)和栅极阈值，偏差控制在0.2 V以内，BOM中选用同批次器件。
- 栅极驱动电阻：开通2.2 Ω限制驱动电流峰值，同时控制dv/dt防止EMI；关断1 Ω加速关断减小损耗。若PCB布局环路过长，可适当增大关断电阻抑制振荡。
- MLCC电容：靠近IGBT的直流母线高频电容必须采用X7R材质、耐压630 V以上的0805或1206封装，防止电压系数导致有效容量下降。BOM中使用0805 50V 470nF用于低压侧，高压侧推荐使用1 nF–2.2 nF的1000 V电容。
- 隔离间距：5 kV强制要求爬电距离≥8.5 mm（污染等级2），PCB板上在高压区域和低压区域开槽，槽宽至少2 mm，并满足IEC 60664标准。
PCB布局与热管理
- 功率回路：高压母线正极→高边IGBT集电极→负载→低边IGBT射极→采样电阻→母线负极的环路面积必须最小化。本设计将母线电容靠近IGBT放置，正负极铜皮采用叠层并流，寄生电感降低至20 nH以下。400 V、40 A关断时电压过冲实测仅42 V，低于IGBT 650 V耐压的80%。
- 驱动回路：栅极驱动信号的回路必须从驱动器输出引脚直接连接至IGBT的栅极和射极开尔文引脚，不与功率地共用路径。开尔文连接可消除射极电感耦合引起的栅极电压失真，确保+15 V/ -9 V的准确驱动电平。
- 热管理：采用水冷板固定IGBT，导热硅脂厚度控制在100 μm以内，可保持壳温与散热片温差小于5℃。根据测试，环温85℃时，满载结温理论值为85℃+0.65℃/W×25W=101.3℃，仍有50℃安全裕量。水泵流量降低时需监测温升速率，30 L/min流量下系统热平衡时间约6分钟。
直流电源供电单元
EMC与抗扰设计
- 负压关断与钳位：NCV57000内置有源米勒钳位在关断时强制拉低栅极，可抵抗高达50 V/ns的dv/dt串扰。实测桥臂中点电压上升沿约20 V/ns，远低于器件耐受能力。
- 斜率控制：通过调节栅极电阻可限制dV/dt，若EMI测试超标，可将开通电阻增至5.1 Ω，开关损耗增加8%但EMI可降低6–10 dB。
- 滤波与屏蔽：输入电源端加装共模扼流圈（16 μH）和X电容（0.01 μF），抑制传导发射。关键信号线包地、加RC滤波（如电流检测运放输入端截止频率100 kHz）。
结语
基于NCV57000高隔离驱动器和FGH40T65SP沟槽IGBT的这套参考设计，为200–400 V车规PTC加热器提供了经过实测验证的一体化方案。其5 kV隔离、40 A输出、16 kHz高频调节能力和完善的多层保护，可帮助工程师快速构建符合功能安全要求的热管理系统。在商用车高压加热器、电动汽车热泵等应用中，该架构同样具备扩展价值。关键设计启示在于：隔离驱动的选型必须兼顾峰值电流与抗扰能力；功率回路的寄生参数控制直接决定高压下的可靠性与EMI水平；热仿真与测试结合才能将器件潜力发挥到极致。
