在商业及户外智能照明领域，驱动电源不仅要在全球电压范围内实现高功率因数与低谐波失真，还需集成无线调光功能，将待机功耗压至极低水平，并通过低于1%的深调光来满足苛刻的节能场景。然而，将单级PFC恒压输出与多路恒流降压变换器无缝融合，并引入蓝牙无线控制，对环路设计、调光线性度和系统启动时序均提出严峻挑战。
本文完整解析一款基于FL7740原边反馈PFC反激控制器、FL7760迟滞控制降压驱动器以及RSL10蓝牙5无线电SoC的25W智能调光LED驱动参考方案。该设计采用“50W PFC反激母线 + 双通道降压恒流”的物理架构，实测在90~305Vrms全电压范围内实现功率因数>0.97、THD<14%，并通过安卓APP完成1%深度的无闪烁PWM调光。文中将逐一拆解主拓扑工作机理、关键元件的数值选型依据，以及混合调光电路的工程实现要点，为高压无线LED驱动器设计提供可复现的实践蓝本。
核心规格
该参考方案的电性能指标与芯片关键特性汇总如下。
| 参数 | 符号 | 数值 | 测试条件/备注 |
|---|---|---|---|
| 最小交流输入电压 | VIN.MIN | 90 Vrms | 持续工作 |
| 最大交流输入电压 | VIN.MAX | 305 Vrms | 持续工作 |
| 标称输入电压 | VIN.NOMINAL | 120/230/277 Vrms | 典型商用电压 |
| 额定输出电流 | IOUT.NOMINAL | 578.8 mA | 调光引脚电压VDIM.max = 3.3 V |
| 最小PWM调光电流 | IOUT.MIN.PDIM | 3.74 mA (0.65%) | PWM占空比1%，频率2 kHz |
| FL7740待机功耗 | — | <0.3 W | 智能照明模式 |
| FL7740半载功率因数 | PF | >0.9 | 启用PF优化器，输出约25W |
| FL7740启动时间 | tSTART | <0.2 s | 内置高压启动电路 |
| FL7760平均反馈电压 | VFB_AVG | 约200 mV | 用于减小检流电阻损耗 |
| FL7760调光方式 | — | PWM + 模拟混合 | 通过单一DIM引脚实现 |
除表格所示外，FL7740还具备输出过压、输出二极管短路、采样电阻短路等完备保护，而FL7760内部集成热关断（TSD）和欠压锁定（UVLO），构成多层可靠性屏障。
工作原理与系统架构

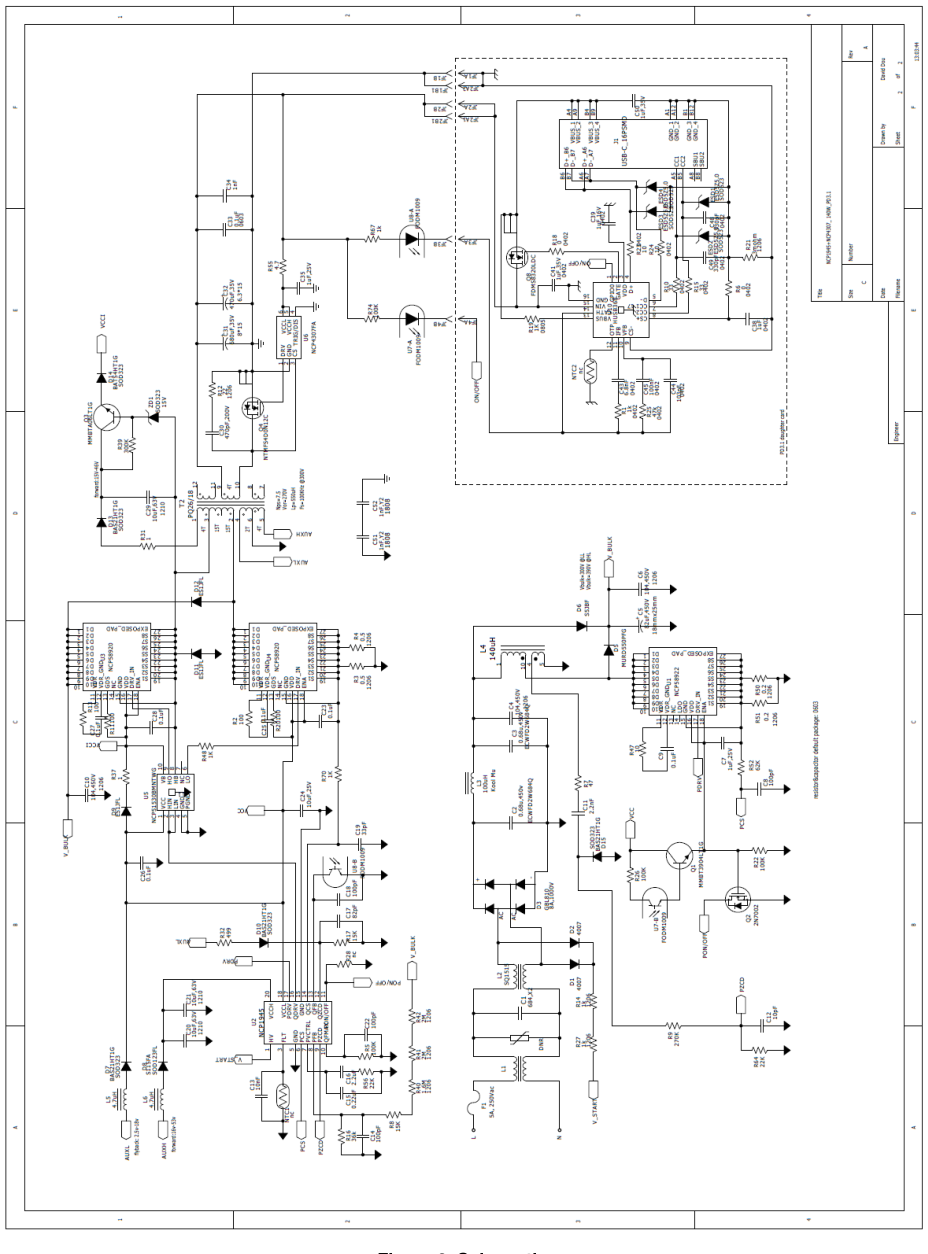

整体设计可划分为三级功能块：前级基于FL7740的隔离恒压PFC反激变换器，提供稳定的直流母线；后级两路基于FL7760的独立恒流降压通道，每通道驱动25W LED负载；RSL10蓝牙SoC则作为无线控制节点，将手机APP指令转换为高精度PWM信号，注入FL7760的DIM脚实现亮度调节。

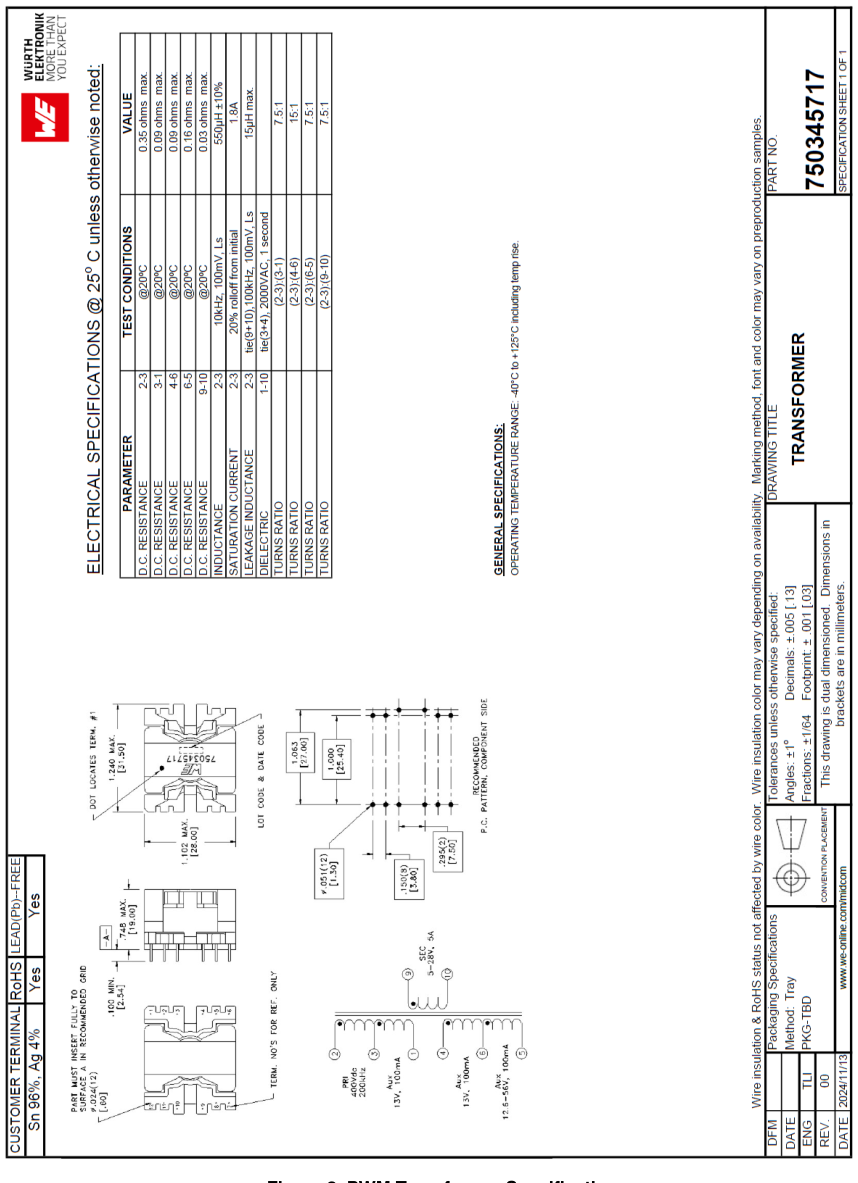

FL7740 PSR反激恒压输出级
为满足宽输入电压（90~305Vrms）下的高PF和低THD要求，同时避免光耦在高压隔离场景中的长期退化问题，前级采用FL7740构建原边反馈（PSR）反激变换器。该芯片在稳态下通过辅助绕组采样输出电压，结合内部数字补偿算法实现±2%以内的恒压精度；当输入电压或负载发生突变时，具备微分动态响应功能，可将输出电压过冲/下冲幅度控制在标称值的5%以下。
启动阶段，内置高压电流源直接汲取母线能量，对VDD电容充电至开启阈值，整个启动过程控制在0.2 s以内。此后控制器转入准谐振工作模式，通过谷底导通降低开关损耗——在305Vrms高压输入下，开关管关断时漏源极间存储的能量可观，若采用硬开关强制开启，瞬间功率损耗可达整机损耗的30%以上，谷底导通技术可将该部分损耗降低60%~70%。尤其重要的是FL7740的PF优化器功能：在50%负载（即输出25W）时，通过自适应调整导通时间和占空比，保持输入电流的正弦轮廓，使PF仍能站稳0.9以上。该设计本用于50W全载输出，实际测试仅供25W，故半载工况下PF和THD裕量充足。
FL7760恒流降压与混合调光
后级采用FL7760连续导通模式（CCM）迟滞控制降压变换器。传统峰值电流模式需要Ⅱ型或Ⅲ型补偿网络，其相位滞后在PWM调光瞬态中极易引起电流过冲，特别在占空比突变瞬间，补偿电容积累的误差电压难以迅速泄放。而FL7760采用固定基准迟滞控制：外部高侧电流检测电阻（三颗1Ω并联等效约0.33Ω）两端的电压信号直接与内部上下门限比较，驱率开关管开通或关断，全程无需环路补偿。当DIM引脚收到PWM低电平指令，开关管立刻停止动作，电感电流经续流二极管衰减，LED电流悄然降至零，无过冲、无振铃。
该芯片的另一核心特性在于支持混合调光。DIM引脚不仅可接受幅值为3.3V的纯PWM信号，还能将外加滤波后的直流电平与PWM信号叠加：高频PWM1（20kHz）经RC低通滤波后产生一平滑直流电压，作用于内部参考值，实现对LED电流幅值的连续调节；低频PWM2（200Hz）则以开/关方式快速斩波LED电流。二者配合，当亮度设定值大于50%时，仅由PWM1调节电流幅值；当亮度需求跌落至50%以下时，幅度调节保持50%基准，同时PWM2以降低的占空比进行斩波，将有效亮度延伸至1%甚至更低，一举解决了纯PWM调光在极低占空比下的线性度恶化和闪烁问题。
RSL10无线控制链路
RSL10是一款基于Arm® Cortex®-M3处理器的超低功耗蓝牙5 SoC，内部集成2.4GHz射频前端和LPDSP32数字信号处理内核。开发板通过USB与PC连接，利用独立闪存加载工具将编译好的十六进制文件烧录至片内Flash。固件运行后，安卓APP通过蓝牙发送亮度指令，RSL10解析后产生固定频率2kHz、占空比与指令呈线性映射的PWM波（100%亮度对应100%占空比，1%亮度对应1%占空比），该信号经10kΩ上拉电平匹配后直接馈入FL7760的DIM端子，完成闭环控制。
性能实测与数据分析
基于单通道25W LED负载（电压43.1V，电流578.8mA）的测试结果如下。输入电压从90Vrms逐步升高至305Vrms，输出电流仅从578.8mA滑落至578.4mA，线调整率优于0.07%，充分印证迟滞控制架构对输入变化的强大抑制能力。
功率因数与THD测试（100%亮度）
RSL10评估板
| 输入电压 (Vrms) | LED电压 (V) | LED电流 (mA) | 功率因数 | THD (%) |
|---|---|---|---|---|
| 90 | 43.1 | 578.8 | 0.997 | 7.2 |
| 120 | 43.1 | 578.8 | 0.995 | 6.6 |
| 220 | 43.1 | 578.8 | 0.991 | 7.5 |
| 277 | 43.1 | 578.8 | 0.980 | 10.8 |
| 305 | 43.1 | 578.4 | 0.973 | 13.4 |
可以看到，即使负载仅为全载的一半，FL7740的PF优化器仍可支撑0.97以上的PF，THD在全电压范围内低于14%，满足IEC 61000-3-2 C类限值要求且余量充裕。THD在高压端有所回升，主因是母线电压升高后变压器磁通摆幅加大、开关电流有效值占比增加，但仍远在标准红线下。
调光线性度验证
安装Hex文件（固件烧录界面）
安卓APP设置亮度与实测PWM信号占空比对照如下：
| APP亮度设定 | 1% | 10% | 20% | 40% | 60% | 80% | 100% |
|---|---|---|---|---|---|---|---|
| PWM占空比(2kHz) | 1% | 11% | 21% | 41% | 61% | 81% | 100% |
| LED电流 (mA) | 3.74 | 63.1 | 121.8 | 236.7 | 352.9 | 467.2 | 578.8 |
当占空比从1%跨至100%，LED电流几乎呈完美线性关系跟随，最小调光深度达0.65%额定电流，对应亮度下限已低于人眼可察觉的暗区闪烁临界值。这得益于FL7760内部无补偿电容延迟、DIM关闭延时可控制在微秒量级，使得极窄脉冲亦能完整传递到电感。
安装Hex文件（固件烧录过程）
混合调光工作模式
若采用附加混合调光电路（外围仅增加两颗晶体管和少量阻容），PWM1频率设为20kHz用于幅度调制，PWM2设为200Hz用于开/关斩波。当设定亮度高于50%时，PWM2保持0%占空比（持续高电平），LED电流由PWM1滤波后的直流电平连续控制；亮度低于50%时，PWM1固定50%占空比，PWM2开始以线性变化的占空比进行斩波，最终在1% APP设定下可获得肉眼不可见的微光。此种方式避免了单纯PWM调光在极窄脉冲下电感电流建立时间不足导致的非线性，也将调光范围拓宽至两个数量级。
工程设计与应用要点
通过安卓应用控制调光信号
-
FL7740周边适配：参考50W基板基础上，R21、R22电阻网络为本无线调光设计做了微调，用于匹配FL7760级对母线电压精度的要求。布局时需使FL7740辅助绕组和VDD脚走线尽可能短，以降低感应噪声引发的采样误差。
-
FL7760高侧检流与功率回路：三颗1Ω电阻（R5/R6/R7）并联形成0.33Ω检流网络，其放大后的平均反馈电压200mV决定了LED电流约为606mA理论值，实际偏差通过微调电阻值补偿。PCB设计时，必须将检流电阻紧靠VIN引脚和续流二极管负端，功率地与小信号地单点连接于输入电容负极，避免高di/dt回路对SEN脚造成干扰。
-
混合调光电路的离散实现：在DIM脚外接由R2、R3构成的电阻分压网络，并加入NPN晶体管（2N2222）与N沟道MOS管（2N7000）组成的电平转换模块。PWM1（20kHz）经10kΩ与1.5µF电容滤波后得到直流参考，PWM2（200Hz）控制MOS管斩波。推荐选用FL7760 B版本，其对混合调光曲线的线性度做了进一步优化，全范围亮度跟随误差可低于2%。
系统基本工作原理框图
-
RSL10固件烧录与PWM设置：使用独立闪存加载工具（Flash Loader），通过USB连接RSL10评估板，选择编译好的hex文件一键烧录。完成后在手机APP上即可实时调整PWM频率及占空比。需注意，PWM1和PWM2的默认频率可在固件中配置，20kHz与200Hz的组合经过了该设计验证，可充分覆盖LED负载带宽且不至产生人耳可闻的陶瓷电容啸叫。
-
EMC与防护：FL7740内置频率抖动功能，可有效展宽开关频率的基波及谐波频谱，降低传导发射的准峰值与平均值。输出二极管并联RC snubber，变压器初级侧加入RCD钳位，可控制漏感尖峰在MOS管耐压的80%以内，并为150kHz~30MHz频段的传导骚扰提供至少6dB裕量。
结语
该参考设计成功构建了“高PF隔离反激 + 多路迟滞降压 + 蓝牙5无线调光”的完整信号与功率链路，在90~305Vrms超宽输入、25W单通道LED负载条件下，交出了PF>0.97、THD<14%、调光深度<0.65%的成绩单。其架构可直接复用于智能路灯、隧道灯、商业场馆照明等需要远程管理且严苛电网适应性的场景。透过FL7740的PSR恒压母线与FL7760的混合调光配合，工程师既能获得免光耦的高可靠性，也能实现低至1%的无闪烁线性调光，为无线智能驱动电源的落地提供了经过验证的硬件与固件范本。
