TDA7492核心架构与双BTL输出能力
STEVAL-CCA027V1演示板的核心是TDA7492高功率双BTL（Bridge-Tied Load）D类音频放大器，采用PSSO-36封装。该器件凭借高达90%的效率，仅需相对较小的散热器即可有效散热。演示板提供了完整的独立运行评估环境，支持工程师快速验证器件性能。
TDA7492的主要技术指标包括：在THD=10%、RL=6Ω、VCC=25V条件下，可提供50W+50W连续输出功率；在同样THD条件下、RL=8Ω时，可提供40W+40W连续输出功率。器件支持8V至26V的宽范围单电源供电，这一特性使其能够适应多种电源环境。
待机与静音控制电路
演示板支持双通道BTL立体声输出，负载阻抗范围为6Ω至8Ω。板载跳线允许配置放大器输入信号为单端或差分模式，并选择固定增益设置。微动开关用于控制待机和静音功能。此外，TDA7492还集成了短路保护和热过载保护，以及外部同步功能，为系统设计提供了灵活性。
待机、静音与增益控制机制
待机与静音控制电路

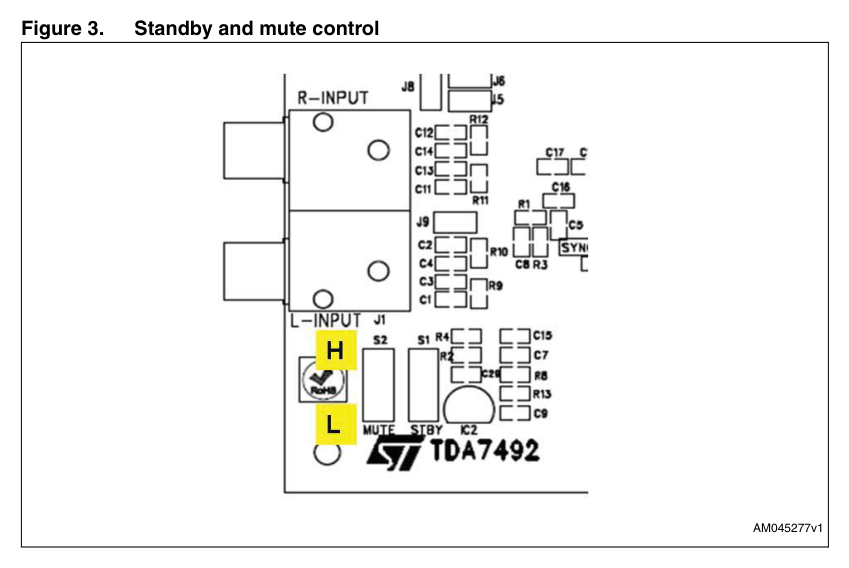

演示板通过微动开关实现待机（STBY）和静音（MUTE）功能的硬件控制。上电前，必须确保TDA7492处于待机状态，这是保护器件和扬声器的关键步骤。待机与静音控制逻辑通过两个控制引脚的电平组合实现多种工作模式。
待机与静音控制电路

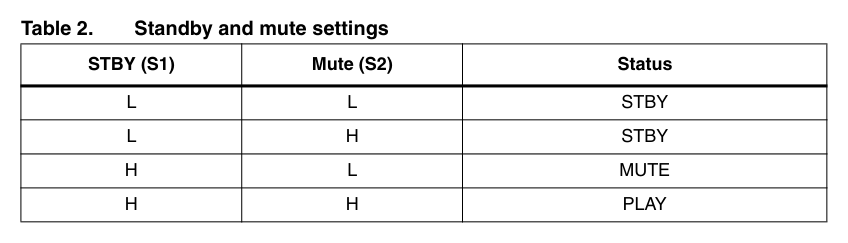

控制逻辑定义如下：当STBY为低电平、MUTE为低电平时，器件进入待机模式；STBY为高电平、MUTE为低电平时，器件处于静音状态；STBY为高电平、MUTE为高电平时，器件正常播放。这种分级控制机制允许系统设计者根据应用场景灵活管理功耗和音频输出。
四档固定增益配置

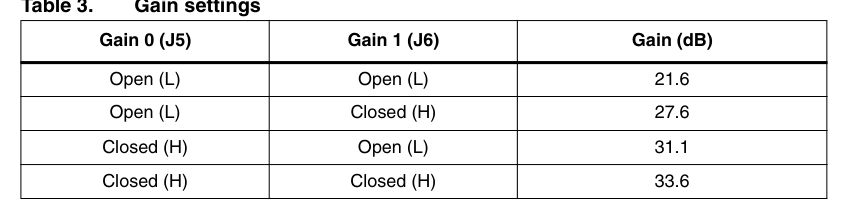

TDA7492提供四档可选的固定增益设置，通过板载跳线J5（Gain 0）和J6（Gain 1）进行配置。增益设置直接影响放大器的电压放大倍数，设计者需根据输入信号幅度和所需输出功率选择合适的增益档位。
| 增益0 (J5) | 增益1 (J6) | 增益 (dB) |
|---|---|---|
| Open (L) | Open (L) | 21.6 |
| Open (L) | Closed (H) | 27.6 |
| Closed (H) | Open (L) | 31.1 |
| Closed (H) | Closed (H) | 33.6 |
待机与静音控制电路
增益档位的选择直接影响系统的信噪比和动态范围。较低的增益设置（21.6dB）适用于高电平输入信号，可避免前置放大器过载；较高的增益设置（33.6dB）则适合低电平信号源，能够充分利用放大器的输出能力。设计者应根据实际输入信号电平和所需输出功率进行权衡。
输入模式选择
演示板支持差分和单端两种输入模式，通过跳线J8（右声道）和J9（左声道）进行配置。当J8和J9均开路时，输入配置为差分模式，可有效抑制共模噪声；当跳线闭合时，输入配置为单端模式。
| 输入配置 | 跳线J8（右） | 跳线J9（左） |
|---|---|---|
| 差分 | Open | Open |
| 单端 | Closed | Closed |
差分输入模式是D类放大器设计的推荐方案，尤其在噪声环境复杂的应用场景中，能够显著提升音频信号的信噪比。单端模式则简化了信号源连接，适用于消费类音频设备。
电源管理与去耦设计
供电要求与保护机制
演示板通过J2连接器供电，推荐使用25V/5A的直流稳压电源。器件内置欠压保护（UVP）阈值设定为8V，过压保护（OVP）阈值为30V，确保在电源异常情况下器件安全运行。供电电压范围8V至26V对应5A的电流能力，设计者需根据实际负载功率选择合适的电源。
去耦电容布局策略

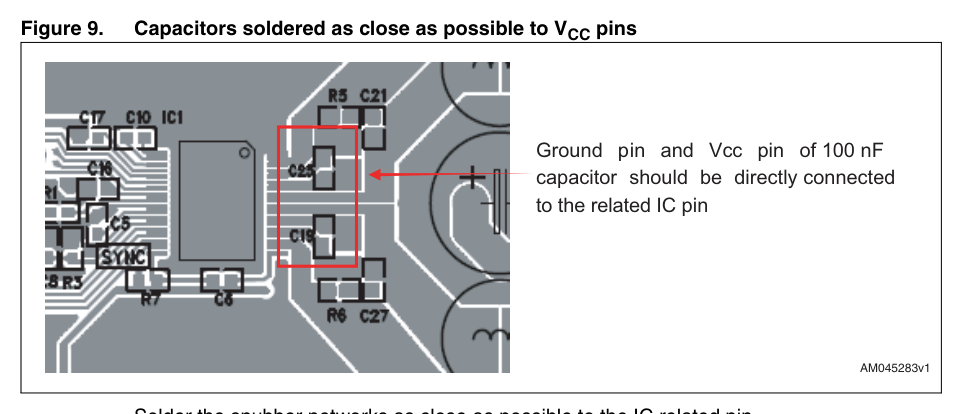

高频D类放大器对电源去耦有严格要求。演示板设计中，100nF X7R旁路电容必须尽可能靠近TDA7492的VCC引脚焊接，推荐距离在3mm以内。这一布局要求是为了避免由铜供电线路的杂散电感引起的电压尖峰，这些尖峰可能导致器件误动作或性能下降。
电容尽量靠近TDA7492 VCC引脚焊接
旁路电容的接地引脚和VCC引脚应直接连接到IC的相关引脚，形成低阻抗回路。这种布局策略能够有效抑制高频开关噪声，确保放大器在宽频带内保持稳定的电源完整性。
主电源滤波网络

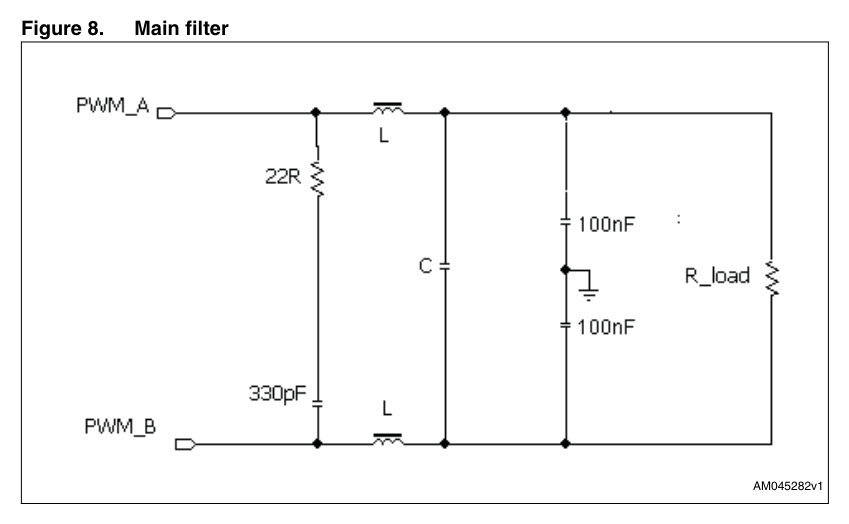

主滤波器采用基于LC的巴特沃斯滤波器结构，其截止频率必须选择在音频带上限（约20kHz）与载波频率（310kHz）之间。这一设计确保音频信号通过的同时，有效抑制高频开关分量。
TDA7492主电源滤波电路
针对不同负载阻抗，推荐使用不同的滤波电感值：8Ω负载对应33µH电感，6Ω负载对应22µH电感。两种负载条件下，滤波电容均采用220nF。设计者需根据实际负载选择匹配的LC参数，以获得最佳的频率响应和效率。
输出级与保护网络设计
阻尼网络配置
阻尼网络主要用于高感性负载和共模噪声衰减。该网络由电容组成，能够吸收输出级开关动作产生的振铃能量，防止过冲电压损坏器件。
TDA7492输出阻尼网络电路
阻尼电容的选型需考虑负载特性和开关频率。在演示板设计中，每个输出通道均配置了100nF的阻尼电容，有效抑制了输出节点的电压尖峰。
缓冲网络布局要求

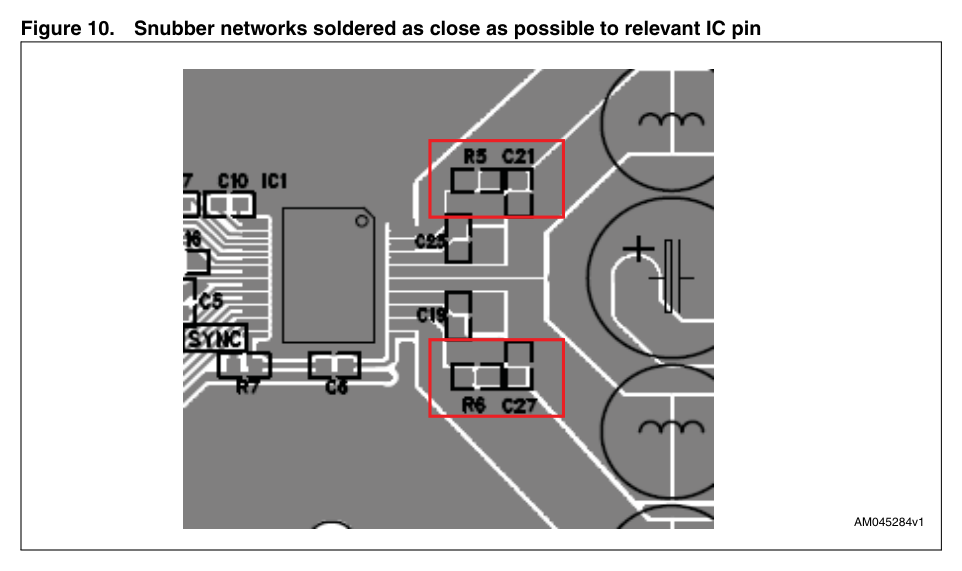

缓冲网络（snubber network）必须尽可能靠近IC的相关引脚焊接。如果缓冲网络距离输出引脚过远，可能产生危及器件运行的电压尖峰。推荐缓冲网络与输出引脚之间的距离在5mm以内。
缓冲网络尽量靠近TDA7492相关引脚焊接
缓冲网络的布局直接影响其抑制效果。过长的走线会增加寄生电感，降低缓冲网络的高频响应能力。设计者应将缓冲网络视为输出级的关键组成部分，在PCB布局阶段优先考虑其位置。
输出级对称布局

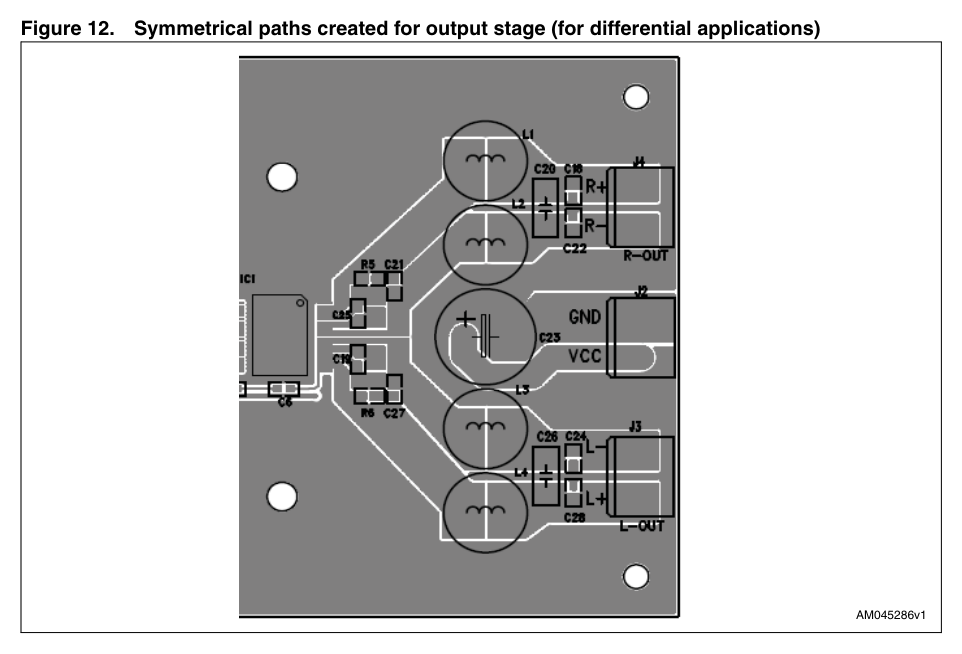

对于差分应用，输出级应采用对称布局。对称的走线路径能够确保正负半周信号的传输延迟一致，减少共模噪声的产生。
输出级对称布局用于差分应用
输出级的对称布局不仅改善信号质量，还有助于降低电磁辐射。在多层PCB设计中，应确保差分输出对的走线长度、宽度和间距保持一致，并避免跨越分割的参考平面。
PCB布局与信号完整性指南
星形供电拓扑
演示板推荐采用VCC供电的“星形路由”方案，以避免左右声道音频信号幅度差异较大时产生通道间干扰。星形拓扑意味着每个通道的供电路径从公共点独立引出，减少耦合路径。
电解电容用于分离VCC路径，进一步降低通道间的串扰。设计者应根据实际功率需求选择电解电容的容值和耐压，确保其在低频段提供足够的去耦能力。
关键信号滤波布局
ROSC引脚的RC滤波器必须放置在靠近IC的位置，以确保振荡器频率的稳定性和准确性。SVR、VREF、SVCC、VSS和VDDPW引脚的滤波电容同样需要靠近IC放置，这些引脚对噪声敏感，直接影响放大器的静态工作点和噪声性能。
滤波电容的接地应直接连接到IC的接地引脚，形成最小回路面积。这种布局策略能够有效抑制电源噪声和地弹效应，提升放大器的信噪比。
信号地布线规范
信号地应直接连接到 bulk 电容的负极端子。这一要求确保信号回路与功率回路分离，避免大电流在信号地路径上产生压降，从而影响音频信号的完整性。
在多层PCB设计中，信号地平面应保持完整，避免被电源走线或信号走线分割。设计者应考虑使用独立的信号地层和功率地层，通过单点连接或磁珠隔离，优化接地系统。
物料清单与典型应用
演示板的物料清单涵盖了完整的无源器件和有源器件，包括TDA7492主芯片、L4931CZ33稳压器、Murata电容和电感等。设计者可直接参考该BOM进行原型设计或量产准备。
| 参考位号 | 类型 | 封装 | 描述 | 数量 | 制造商 |
|---|---|---|---|---|---|
| C21, C27 | CCAP | CAP0603 | 330pF 50V NPO ±5% | 2 | Murata |
| C3, C4, C13, C14 | CCAP | CAP0603 | 1nF 50V ±10% | 4 | Murata |
| C5, C6, C8, C9, C10, C18, C19, C22, C24, C25, C28 | CCAP | CAP0603 | 100nF 50V ±10% | 11 | Murata |
| C1, C2, C11, C12 | CCAP | CAP0603 | 470nF 50V ±10% | 4 | Murata |
| C7, C15, C29 | CCAP | CAP0603 | 2.2µF 16V ±10% | 3 | Murata |
| C16, C17 | CCAP | CAP0603 | 1µF 16V ±10% | 2 | Murata |
| C23 | ECAP | D<12.0mm | 1000µF 35V ±10% 间距5.0mm | 1 | Rubycon |
| C20, C26 | CAP | Mylar | 220nF 间距5mm | 2 | Murata |
| R5, R6, R7 | RES | R0603 | 22Ω ±10% 1/16W | 3 | Murata |
| R8 | RES | R0603 | 2.2kΩ ±10% 1/16W | 1 | Murata |
| R13 | RES | R0603 | 9.1kΩ ±10% 1/16W | 1 | Murata |
| R2, R4 | RES | R0603 | 33kΩ ±10% 1/16W | 2 | Murata |
| R3 | RES | R0603 | 39kΩ ±10% 1/16W | 1 | Murata |
| R1 | RES | R0603 | 100kΩ ±10% 1/16W | 1 | Murata |
| IC1 | IC | SSO36 | TDA7492 | 1 | ST |
| L1, L2, L3, L4 | Coil | 7075P-330M | 33µH | 4 | Kwangsung |
| J1 | Connector | RCA-2P | RCA插座2Px2 AV2-8.4-12 | 1 | Songcheng |
| IC2 | Regulator | TO92 | L4931CZ33 3V3稳压器 | 1 | ST |
| PCB | - | 90x70mm | TDA7492-UP PCB | 1 | ST |
| J2, J3, J4 | Terminal | 2P间距5mm | 接线端子 | 3 | 任意 |
| J5, J6, J8, J9 | Jumper | 2-way | 跳线 | 4 | - |
该演示板适用于多种音频应用场景，包括家庭影院系统、有源音箱、专业音频设备、车载音频系统等。设计者可根据实际需求调整输出功率和负载匹配，TDA7492的高效率和宽电源范围使其成为便携式和固定安装音频设备的理想选择。
