演示板硬件架构与核心功能解析
STEVAL-CCA029V1 是一款围绕 TDA7491LP 双通道 BTL 架构 D 类音频功放设计的完整演示板。该板卡的核心价值在于为工程师提供一个即开即用的评估平台，能够快速验证 TDA7491LP 在 5 W + 5 W 输出功率下的各项性能指标。TDA7491LP 采用 PSSO36（slug-down）封装，凭借高达 90% 的转换效率，在典型应用场景中无需额外散热器即可稳定工作，这为空间受限的便携式音频设备设计提供了显著优势。
供电与接口布局
演示板的供电设计极为灵活，支持 5 V 至 14 V 的宽范围单电源供电。在典型测试条件下，当电源电压 VCC 为 9 V、负载 RL 为 8 Ω 且总谐波失真 THD 为 10% 时，每通道可连续输出 5 W 功率；若将负载降至 4 Ω，仅需 6.5 V 供电即可达到相同输出功率。这种宽电压适应性使得该板卡能够兼容从锂电池供电到标准 USB 供电等多种电源方案。

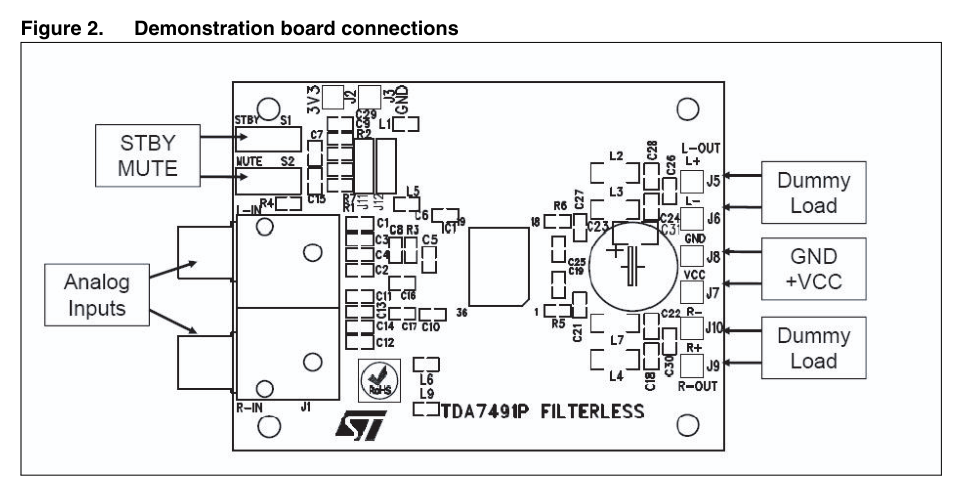

演示板连接接口与供电端子布局
板卡上的接口布局经过精心规划，电源输入端子、音频输入接口以及扬声器输出端子均采用标准化间距排列，便于快速接入测试设备。所有连接器均明确标注功能标识，工程师无需查阅文档即可完成基本接线。值得注意的是，板卡上预留了多个测试点，方便示波器探头直接测量关键节点的波形，这对于调试 D 类功放的开关噪声和输出纹波尤为重要。
待机与静音控制机制
TDA7491LP 集成了独立的待机（STBY）和静音（MUTE）控制功能，演示板通过两个微型拨码开关 S1 和 S2 实现这两种状态的切换。这种硬件控制方式相比软件控制具有更低的延迟和更高的可靠性，特别适合需要快速响应的音频系统。

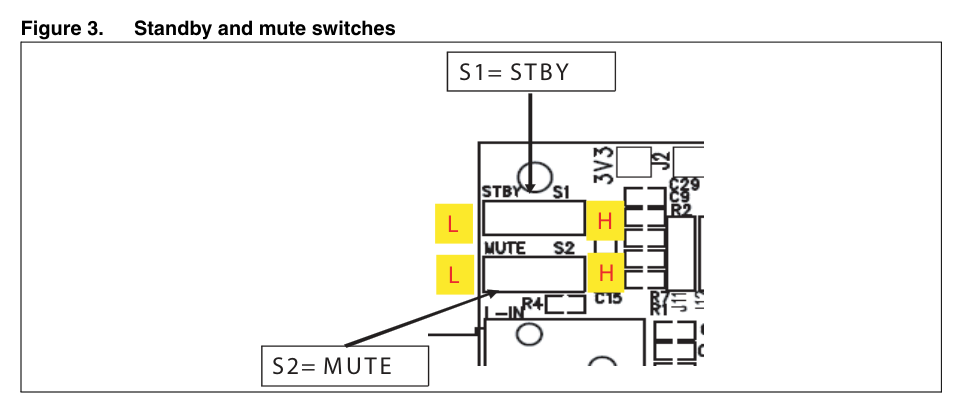

待机与静音控制开关位置示意图
控制逻辑遵循真值表定义：当 S1（STBY）和 S2（MUTE）均处于低电平（L）时，芯片进入待机模式，此时功耗降至最低；若 S1 为高电平（H）而 S2 为低电平，则芯片处于静音状态，输出级被禁用但内部电路仍保持工作；只有当两个开关均拨至高电平时，功放才进入正常播放模式。这种分级控制机制允许系统设计者在待机功耗和快速启动之间做出权衡。

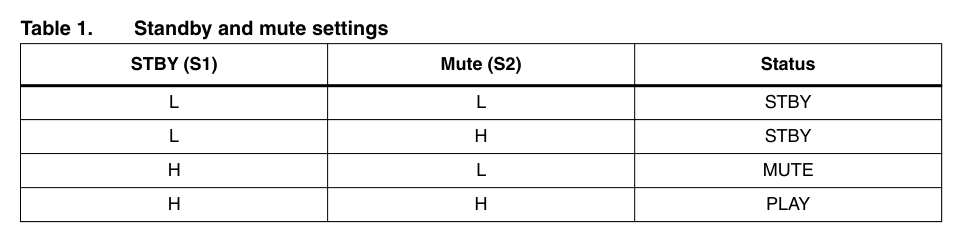

待机与静音控制开关位置示意图
在实际操作中，上电顺序至关重要。建议在接通电源前，先将两个开关均置于低电平，确保芯片处于待机状态。待电源稳定后，再依次将 S1 拨至高电平使芯片退出待机，最后将 S2 拨至高电平解除静音。这种顺序可以有效避免上电瞬间的冲击噪声对扬声器造成损害。
增益配置与输入模式选择
TDA7491LP 提供四种固定增益设置，分别为 20 dB、26 dB、30 dB 和 32 dB，通过板卡上的两个跳线 J11 和 J12 进行配置。这种跳线方式相比电位器调节具有更高的精度和稳定性，且不会引入额外的噪声。

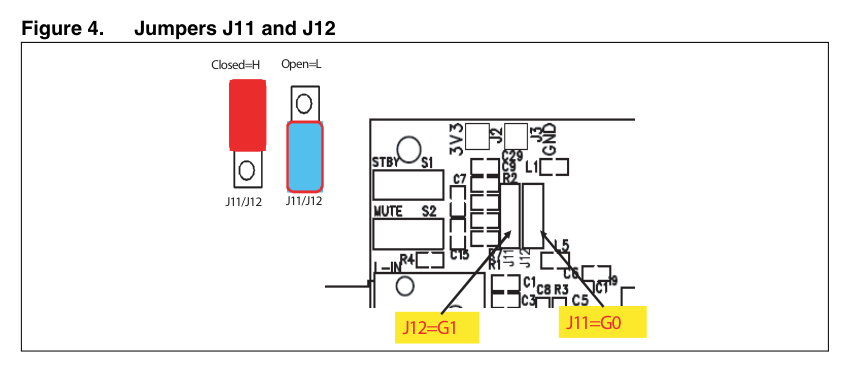

增益设置跳线J11和J12位置

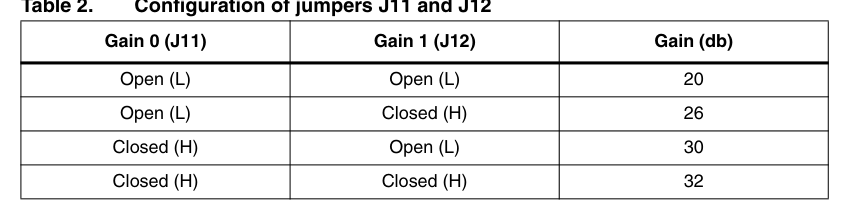

增益配置逻辑如下表所示：
| 增益 0 (J11) | 增益 1 (J12) | 增益 (dB) |
|---|---|---|
| 开路 (L) | 开路 (L) | 20 |
| 开路 (L) | 闭合 (H) | 26 |
| 闭合 (H) | 开路 (L) | 30 |
| 闭合 (H) | 闭合 (H) | 32 |
默认状态下，两个跳线均处于开路状态，增益为 20 dB。工程师可以根据前端信号源的输出幅度和后级扬声器的灵敏度选择合适的增益档位。例如，当使用输出电平较低的麦克风前置放大器时，选择 32 dB 增益可以充分利用功放的动态范围；而当连接线路电平信号源时，20 dB 增益通常已足够。
增益设置跳线J11和J12位置
虽然 TDA7491LP 本身支持单端输入和差分输入两种模式，但 STEVAL-CCA029V1 演示板仅配置为单端输入连接。差分输入模式的优势在于能够有效抑制共模噪声，这在长距离信号传输或电磁环境复杂的应用中尤为重要。对于需要差分输入的场合，工程师可以参考 TDA7491LP 数据手册中的典型应用电路进行修改。
电路原理与无滤波器设计
D 类音频功放的核心优势在于其高效率，这得益于输出级功率管工作在开关状态。TDA7491LP 采用全桥 BTL 架构，无需输出耦合电容即可直接驱动扬声器，进一步简化了系统设计并降低了成本。演示板的电路设计充分体现了这一理念，同时兼顾了电磁兼容性和可靠性。
应用电路原理图详解
TDA7491LP应用电路原理图
演示板的完整电路原理图展示了 TDA7491LP 的典型应用配置。电源输入端并联多颗去耦电容，包括电解电容和陶瓷电容的组合，以覆盖不同频率范围的纹波抑制需求。输入信号经耦合电容进入芯片的差分输入端，内部集成的偏置电路确保输入级工作在线性区。
输出端的设计尤为关键。每个通道的输出引脚均连接至由电阻和电容组成的阻尼网络（snubber network），用于抑制开关切换时产生的电压尖峰。此外，输出端还串联了铁氧体磁珠，这是实现无滤波器运行的关键元件。铁氧体磁珠在高频下呈现高阻抗特性，可以有效抑制 D 类功放输出的高频开关噪声，同时不影响音频频段内的信号传输。
阻尼网络与共模噪声抑制

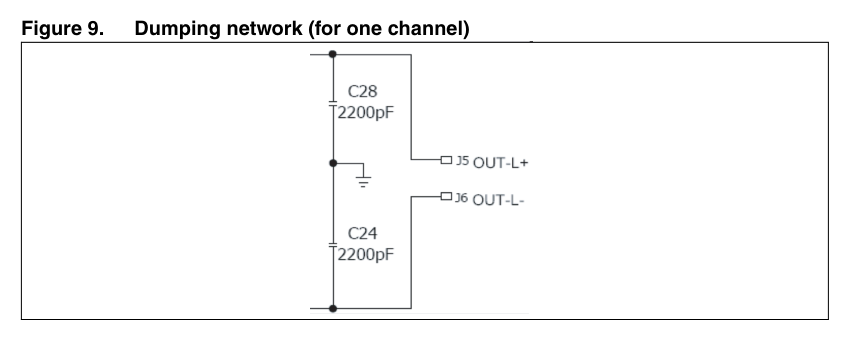

单通道阻尼网络电路结构
阻尼网络是 D 类功放设计中不可或缺的组成部分。TDA7491LP 的每个输出通道均配置了一个 RC 串联网络，连接在输出节点与地之间。该网络的主要功能是吸收输出级开关切换时因寄生电感和电容谐振产生的振铃现象。如果不加阻尼网络，这些高频振铃不仅会辐射电磁干扰，还可能耦合到电源线上，影响其他电路的正常工作。
电容的选取需要综合考虑负载特性。对于高感性负载，如长引线扬声器，阻尼电容的容值需要适当增大以提供足够的吸收能力。同时，该电容对共模噪声也有一定的衰减作用，有助于提升系统的信噪比。在演示板的设计中，阻尼网络的元件参数已经过优化，能够覆盖大多数常见扬声器负载。
无滤波器运行与 EMI 优化
TDA7491LP 支持无滤波器运行，这是其区别于传统 D 类功放的一大特色。传统 D 类功放通常需要在输出端与扬声器之间插入 LC 低通滤波器，以恢复音频信号并抑制高频开关噪声。然而，LC 滤波器不仅增加了 BOM 成本和 PCB 面积，其电感元件还可能引入非线性失真。

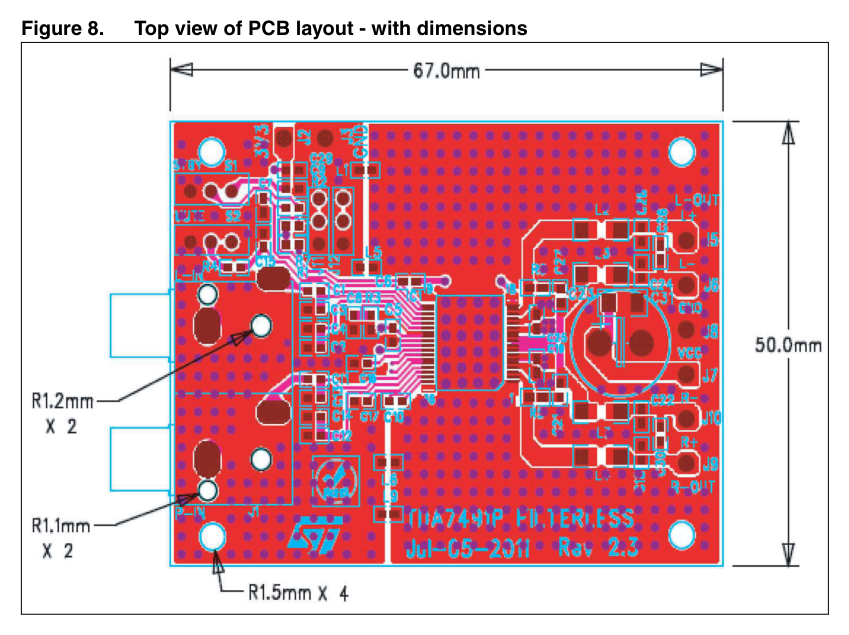

PCB顶层布局图及外形尺寸标注
无滤波器运行的实现依赖于两个关键因素：一是扬声器本身呈现感性负载特性，在音频频段内具有低通滤波效果；二是 TDA7491LP 采用了先进的调制技术，将输出开关频率推高至人耳听觉范围之外。演示板的设计指南明确指出，当扬声器与功放之间的距离在 50 cm 以内时，可以安全地省略主滤波器。对于超过这一距离的应用，建议在输出端串联铁氧体磁珠以改善 EMI 性能。
PCB 布局设计与工程实践
D 类功放的 PCB 布局质量直接影响其性能和可靠性。由于输出级工作在高频大电流开关状态，不合理的布局可能导致严重的电磁干扰、电压尖峰甚至器件损坏。STEVAL-CCA029V1 的 PCB 设计提供了优秀的参考范例，其布局原则值得工程师在自主设计时借鉴。
布局视图与尺寸标注
电容紧贴VCC引脚焊接以降低阻抗
演示板的 PCB 采用双层板设计，顶层主要布置功率器件和信号路径，底层作为完整的地平面。从顶层布局图可以看出，TDA7491LP 芯片位于板卡中央偏左位置，电源输入和扬声器输出端子分布在板卡边缘，信号输入接口则位于另一侧。这种布局方式有效隔离了功率回路和信号回路，减少了相互干扰。
板卡的外形尺寸经过优化，能够容纳所有必要元件的同时保持紧凑。标注的尺寸信息为工程师在系统集成时提供了精确的机械参考。值得注意的是，功率地线和信号地线在芯片下方通过星形接地方式汇合，这是避免地环路干扰的有效手段。
关键布局准则

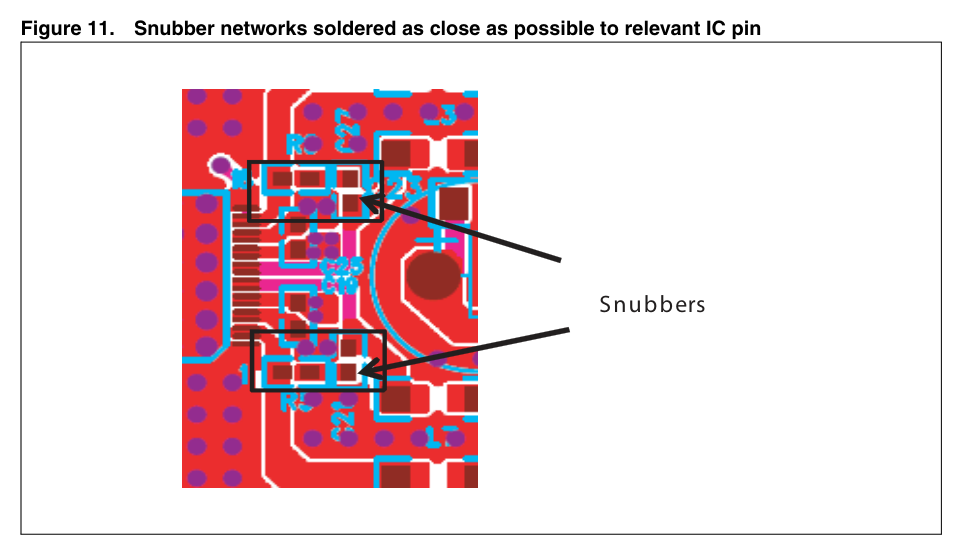

RC吸收网络紧贴IC引脚焊接
电源去耦电容的放置是 D 类功放布局中最重要的环节之一。演示板的设计指南要求将 100 nF 的 X7R 陶瓷旁路电容尽可能靠近芯片的 VCC 引脚焊接，推荐距离在 3 mm 以内。这一要求的物理原因在于：电源走线存在寄生电感，当输出级瞬间切换大电流时，寄生电感会产生电压尖峰。旁路电容距离芯片越近，其等效串联电感越小，抑制尖峰的效果越好。
同样，RC 吸收网络也必须紧贴芯片的相关引脚放置。设计指南建议吸收网络与输出引脚之间的距离控制在 5 mm 以内。如果吸收网络距离过远，其引线电感会与阻尼电容形成谐振，反而可能加剧电压尖峰。在极端情况下，过大的电压尖峰可能超过芯片的绝对最大额定值，导致器件损坏。
热管理与散热考量
尽管 TDA7491LP 的转换效率高达 90%，但在输出功率为 5 W 时，仍有约 0.5 W 的功率以热量形式耗散。PSSO36 封装底部的裸露焊盘（slug）提供了低热阻路径，通过 PCB 上的铜皮和过孔将热量传导至底层地平面。演示板的 PCB 在芯片下方区域设计了密集的散热过孔阵列，这些过孔将顶层焊盘与底层大面积铜皮相连，有效扩大了散热面积。
在自主设计时，建议在芯片下方至少布置 9 个以上的散热过孔，过孔内径建议为 0.3 mm 至 0.5 mm，并确保过孔与底层地平面良好焊接。如果系统工作环境温度较高或需要长时间满功率输出，可以考虑在 PCB 背面粘贴小型散热片以进一步降低结温。
物料清单与设计参考

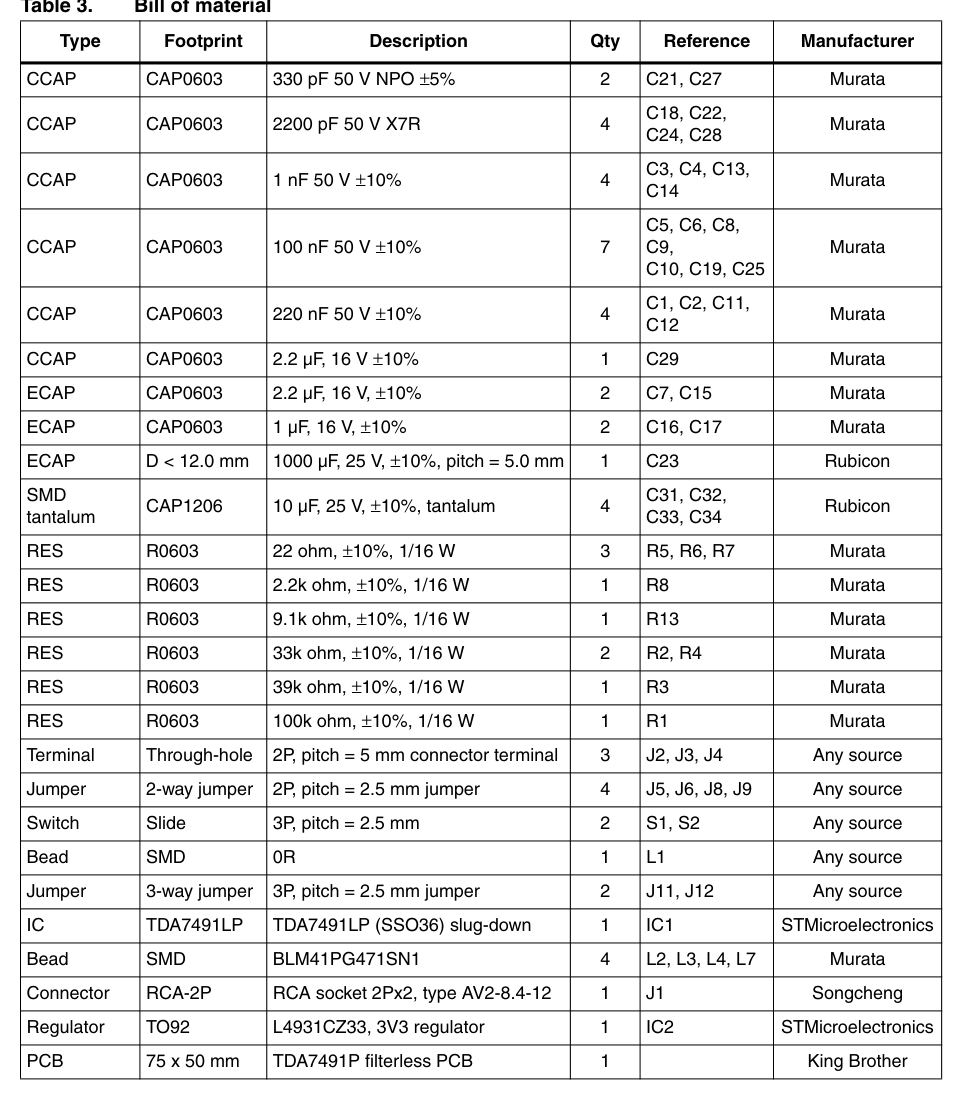

完整的物料清单（BOM）为工程师提供了从演示板过渡到自主设计的桥梁。通过分析 BOM 中的元件选型，可以深入理解每个元件的功能及其对系统性能的影响。
关键元件选型分析
演示板 BOM 中包含了所有元件的型号、封装、数量及参考位号。其中，输入耦合电容选用的是薄膜电容或高品质陶瓷电容，这类电容具有低损耗和良好的频率特性，能够保证音频信号的保真度。电源滤波电容采用电解电容与陶瓷电容的组合，电解电容负责低频纹波抑制，陶瓷电容负责高频噪声旁路。
输出端的铁氧体磁珠选型需要关注其阻抗-频率特性。在 D 类功放的开关频率（通常为数百 kHz 至数 MHz）处，磁珠应呈现数百欧姆的阻抗，而在音频频段（20 Hz 至 20 kHz）内，阻抗应尽可能低，以避免对音频信号产生衰减。BOM 中标注的磁珠型号已经过验证，能够满足这一要求。
从演示板到产品设计的迁移路径
STEVAL-CCA029V1 不仅是一个评估工具，更是一个经过验证的设计参考。工程师在开发自有产品时，可以直接复用演示板的电路原理图和 PCB 布局，仅需根据具体应用需求进行适当调整。例如，如果产品需要差分输入，可以参照 TDA7491LP 数据手册中的差分输入电路修改输入级；如果需要更高的输出功率，可以考虑并联多个 TDA7491LP 或选用更高功率等级的器件。
在 PCB 布局方面，演示板的设计准则具有普适性。无论最终产品的尺寸和形状如何，电源去耦、吸收网络布局、散热设计等核心原则都应严格遵守。建议在完成初步布局后，使用仿真工具对电源回路和输出回路进行寄生参数提取，验证电压尖峰和 EMI 指标是否满足设计要求。
典型应用场景
基于 TDA7491LP 的 2×5 W 功放方案适用于多种消费类和工业类音频应用。在便携式蓝牙音箱中，其宽电压供电范围可以直接使用单节锂电池（3.7 V 至 4.2 V）或两节串联电池组，配合升压电路即可达到 5 W 输出功率。在液晶电视和显示器的音频系统中，该方案可以作为内置扬声器的驱动电路，其无滤波器特性有助于降低整机厚度。
在工业领域，该功放可用于语音报警器、对讲系统等需要中等功率音频输出的场合。TDA7491LP 内置的短路保护和热过载保护功能，使其能够在恶劣的工业环境中可靠工作。此外，其外部同步功能允许在多声道系统中同步多个功放的开关频率，避免产生差拍噪声。
