在智能照明领域，AC直接驱动LED方案因其无需笨重的磁性元件、BOM成本低、可靠性高而备受关注。然而，传统AC直驱拓扑面临一个顽固的痛点：输入电流呈阶梯状，导致总谐波失真（THD）居高不下，难以满足Class C限值要求，且调光范围与精度往往受限。针对这一困境，NCL30170可扩展直驱LED驱动器IC采用了专有的自动换相拓扑，从根本上重塑了输入电流波形，使THD大幅降低。与此同时，结合RSL10蓝牙5无线电SoC，工程师可以极简便的方式实现无线模拟调光，满足从1%到100%的深邃调光需求。
本文将以NCL30170参考设计为核心，系统解构该无线调光LED驱动方案的完整实现路径。内容涵盖从AC直驱拓扑工作原理、RSL10蓝牙控制链路、到基于实测的性能数据解析，并给出工程落地中元件选型、滤波设计及热管理等关键要点。通过本文，读者可掌握如何在不使用大体积变压器和光耦的前提下，构建高性能、低闪烁的20W无线调光LED驱动。
核心规格
该参考设计在宽输入电压范围内实现了高度精密的恒流输出，且具备极低的THD和高功率因数。以下汇总了取自设计文档的关键电气参数（表1）：
| 参数 | 数值 | 条件/注释 |
|---|---|---|
| 输入电压（低线） | 108 – 132 Vac | 模拟调光 (ADIM) 模式 |
| 输入电压（高线） | 198 – 264 Vac | 模拟调光 (ADIM) 模式 |
| 电网频率 | 50 Hz / 60 Hz | — |
| 输出功率 | 20 W | 典型值 |
| 功率因数 (PF) | > 0.99 | 最大LED输出时，最低要求 |
| 总谐波失真 (THD) | < 7% | 标称输入电压下，最大值 |
| 线性调整率 | ±2% | — |
| 模拟调光范围 | < 6% | 可稳定工作的最低亮度比例 |
| 启动时间 | < 200 ms | 典型值 |
| 百分比闪烁 | < 30% | 输出带电解电容时 |
这些指标显示，该方案不仅在全电压范围内保持几乎单位功率因数，其THD亦有充足裕量轻松通过EN61000-3-2 Class C标准。尤其值得关注的是模拟调光深度可达6%以下，这意味着它能实现平滑无阶梯的亮度过渡，且配合蓝牙无线控制后无需额外调光接口。
工作原理与系统架构
AC直驱LED的自动换相拓扑
NCL30170核心在于其独有的直驱自动换相控制架构。传统并联式直驱拓扑中，随着整流后的正弦半波电压由低到高变化，各个LED串依次导通，输入电流呈现多级台阶状，这种“暴力”导通方式必然引入大量谐波，THD很难降至20%以下。而NCL30170通过一个主放大器统一控制所有LED通道的电流，该放大器的参考电压 ( V_{CS(SHA-REF)} ) 是与整流后电压同相的正弦波形状，从而迫使输入电流精确跟踪正弦包络，实现类有源功率因数校正（PFC）的效果。

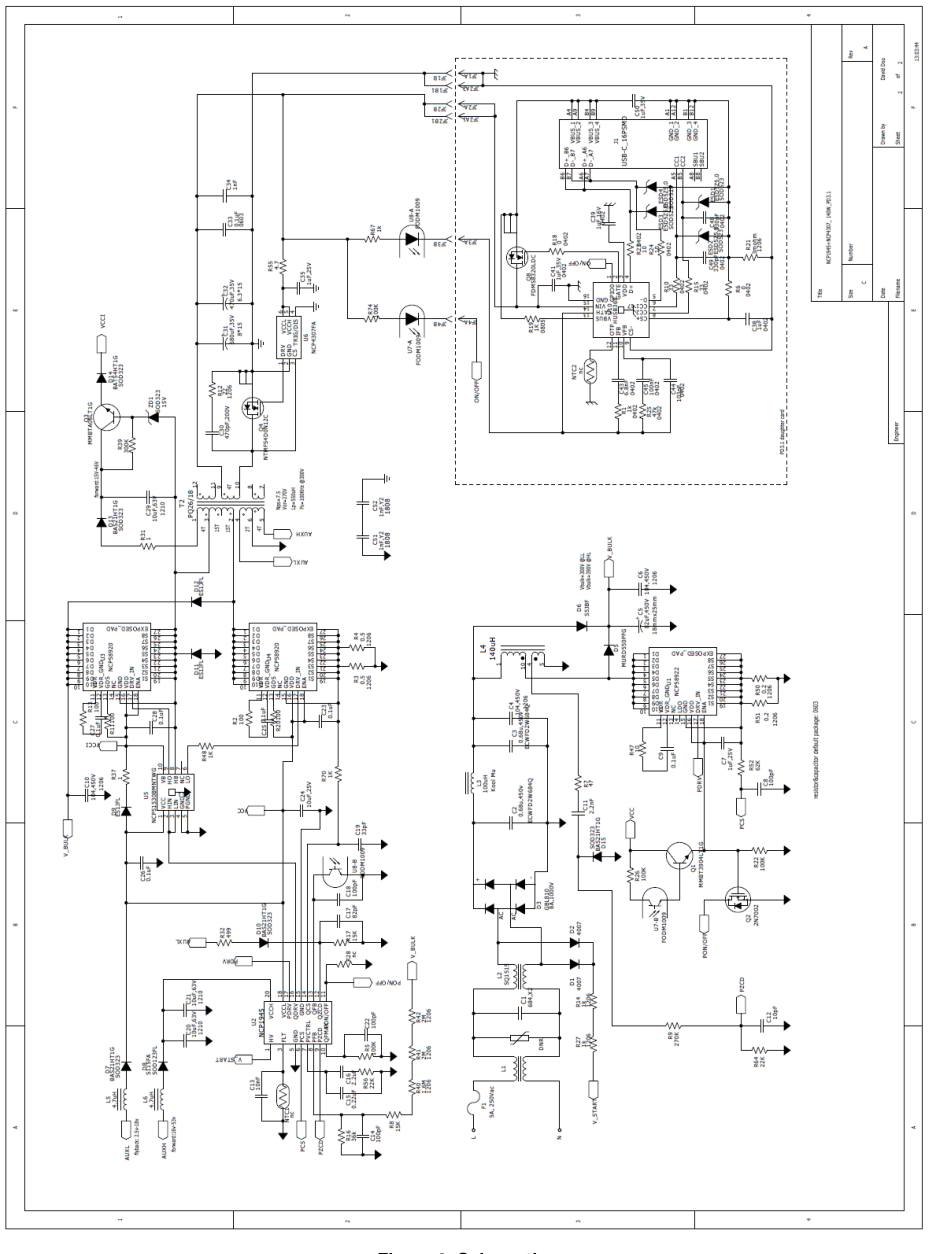

拓扑配置上（在设计中），各MOSFET开关（M1， M2， M3…）串联于不同串长的LED灯串与电流检测电阻之间，相邻通道间通过高压阻塞二极管（如 ( D_{OUT1} )， ( D_{OUT2} )）连接。工作流程如下：当交流输入瞬时电压很低时，仅驱动LED CH1，电流流经M1建立；随着电压爬升，通过 ( D_{OUT1} ) 的电压差自动关断M1路径，电流转而通过 ( D_{OUT1} ) 流向M2及LED CH2，以此类推。通道的切入与切除完全由硬件“自动换相”，无需MCU干预或时序控制。这一过程使得任何瞬间仅有一个放大器在调控全部导通通道的电流，且电流波形基频与电压一致，从而实现实测0.99的PF和低至6.7%的THD（120 Vac输入）。
RSL10蓝牙无线调光链路
调光指令源自RSL10蓝牙5 SoC。该SoC集成了Arm Cortex-M3处理器与LPDSP32 DSP，支持低功耗蓝牙和2.4 GHz私有协议。RSL10评估板通过USB烧录专用hex固件后，可直接从Android APP接收亮度百分比指令，并将其转换为占空比可调的PWM信号。
为了与NCL30170的模拟调光输入（ADIM）引脚对接，系统采用外部低通滤波器将PWM转换为直流电平。链路设计如下：RSL10 GPIO输出幅度3.3 V、频率20 kHz的PWM方波，经过RC低通滤波器（10 kΩ电阻串联至引脚，1.5 µF电容对地）平滑为直流。同时，一个5.6 kΩ上拉电阻连接至3.3 V，确保MCU端口的驱动力。该直流电压直接馈入NCL30170的DIM引脚，其内部具备电流源可将电平最终上拉至3.3 V，因此全占空比时DIM电压可达3.304 V，对应100%亮度；16%占空比时电压降至0.58 V，精准匹配1%亮度设定。实际测试中，APP亮度百分比与DIM引脚电压、PWM占空比均呈现极好的线性关系，确保了调光过程的均匀和准确。
RSL10评估板
性能实测与数据分析
为全面评估该方案，文档提供了详细的系统测试数据（总装散热器尺寸 165 mm × 145 mm × 20 mm）。以下核心数据直接从测试报告截取并整理。
十六进制文件安装过程
功率因数、THD与输入功率关系（表2）展示了低线与高线下的真实表现：
十六进制文件安装过程
| 输入电压 (Vac) | 输入功率 (W) | PF | THD (%) |
|---|---|---|---|
| 108 (低线) | 18.15 | 0.99 | 7.9 |
| 120 (低线) | 20.32 | 0.99 | 6.7 |
| 132 (低线) | 22.58 | 0.99 | 7.3 |
| 198 (高线) | 18.61 | 0.99 | 9.5 |
| 220 (高线) | 20.86 | 0.99 | 7.9 |
| 264 (高线) | 25.54 | 0.99 | 7.6 |
RSL10评估板与NCL30170参考设计连接示意图
数据显示，无论低压（108~132 Vac）还是高压（198~264 Vac）输入，功率因数始终保持在0.99。THD在高线198 Vac时出现最高值9.5%，但仍远低于标准16%限值；而在标称电压120 Vac及220 Vac下均低于8%。这归功于正弦波电流参考整形技术，消除了阶梯电流带来的大量谐波分量。线调整率方面，低线从108 V升至132 V，LED平均电流变化幅度控制在±2%以内，恒流精度出色。

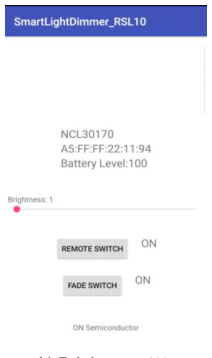

安卓应用无线调光信号控制界面
调光深度与线性度方面，Android APP设定1%亮度时，实际调光比可稳定低于6%（实测6%调光比对应极低亮度）。调光曲线在整个输入电压范围内几乎重合，无明显的穿越或非线性拐点，满足商照对细腻调光的要求。频闪性能上，设计中输出端并联了电解电容，使得在最小调光、中等调光乃至100%满载时，百分比闪烁均低于30%，有效降低了可视频闪导致的视觉疲劳。
工程设计与应用要点
BOM选型与滤波设计
- 低通滤波器元件：将RSL10的20 kHz PWM转为ADIM电压时，RC截止频率设计需兼顾纹波衰减与响应速度。推荐采用10 kΩ串联电阻、1.5 µF陶瓷电容对地，得到截止频率约10.6 Hz。此配置下，PWM载波衰减超过60 dB，ADIM引脚纹波电压小于2 mV，可避免LED电流微波。5.6 kΩ上拉电阻不可缺少，防止DIM引脚在RSL10输出高阻态时浮空。
- 输出电解电容：为降低低频（100/120 Hz）光输出频闪，必须并联足够容量的电解电容。文中设计使百分闪烁<30%，并可依据频闪要求进一步增加容值。注意电容耐压需大于最高LED灯串总压降，并留足20%裕量。
- 检测电阻：NCL30170通过外部检测电阻设定LED电流。选择低温度系数（如±100 ppm/℃）的金属膜电阻，且需评估其功率耗散，确保在实际最大电流时稳态温度不引起显著阻值漂移。

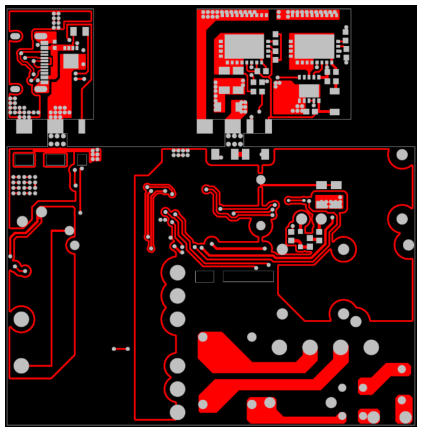

布局与散热
- 所有功率回路（整流桥、MOSFET、LED通路、阻塞二极管）走线需短而粗，以降低寄生电感。NCL30170的CS引脚走线应开尔文连接到检测电阻两端。
- 阻塞二极管 ( D_{OUT1} )、( D_{OUT2} ) 需选用超快恢复或肖特基类型（耐压视堆叠串压而定），以降低反向恢复损耗和振铃。
- 热管理：参考设计在20 W满载下使用了165 mm×145 mm×20 mm的散热器。在实际产品中，若空间受限，可通过散热仿真或实测监控功率MOSFET结温，确认不超过规格书要求的最大结温（通常125°C），并利用集成电路自身的热关断保护作为最后防线。
保护与可靠性
NCL30170内置输入过压保护、检测电阻短路保护以及热关断。在系统设计中需确认分压电阻网络设定恰当地匹配过压阈值，以在电网浪涌时快速切断LED电流。RSL10的固件可写入定时或条件灯控逻辑，辅助实现软启动和低压闭锁功能。此外，应用时务必注意安规距离，AC输入与低压控制电路之间至少保持4 mm爬电距离。
结语
本文详述的NCL30170与RSL10组合方案，为智能照明驱动提供了一条高性价比路径。它省去了传统开关电源所需的变压器、光耦及大量外围元件，同时凭借自动换相拓扑将THD压制在7%以下，功率因数稳定在0.99，并通过蓝牙5实现了低于6%模拟调光和便捷无线控制。此方案尤其适用于20 W量级的住宅吸顶灯、筒灯及部分商业氛围照明等场景，帮助工程师在快速开发周期内交付高性能、可互联的照明产品。
