车载充电机（OBC，On Board Charger）作为插电式混合动力与纯电动汽车能量传输的核心枢纽，其性能直接影响整车充电效率与功率密度上限。随着动力电池组容量持续攀升，OBC功率等级已从早期3.3kW演进至6.6kW乃至11kW，这对DC-DC隔离变换器提出了极为严苛的要求——不仅要在宽输出范围（200~450V）下维持高效能量传递，还需兼顾EMI特性与热管理的工程可行性。
在众多隔离型DC-DC拓扑中，全桥LLC谐振变换器凭借原边开关管ZVS（零电压开通）、副边整流管ZCS（零电流关断）以及天然的正弦谐振波形等优势，成为OBC应用的首选方案。然而，当面对动力电池包电压在恒流（CC）到恒压（CV）全充电区间内近2倍的变化幅度时，传统固定输出LLC设计方法论面临谐振频率大幅偏移、轻载跳周期控制介入、谐振腔循环电流激增等三重挑战。
本文基于一款采用1200V/80mΩ SiC MOSFET NVHL080N120SC1与专用驱动NCP51705构建的10kW全桥LLC评估平台，系统性地拆解了从功率级架构选择、谐振腔参数设计、隔离驱动供电策略到热管理方案的完整技术链路。该参考设计以模块化思想将开关板与谐振腔板物理分离，为不同磁性元件方案的横向对比提供了灵活的实验基础。
核心规格
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 输入电压范围 | 700 ±35 V（665~735V） | 母线电压额定值，上限受450V电解电容串联耐压限制 |
| 输出直流电压 | 200~450 V | 覆盖典型410V锂离子电池包全SoC区间 |
| 最大输出电流 | 40 A | 由300mΩ检流电阻与NCS210放大器监测 |
| 峰值输出功率 | 10 kW | 输入700V/输出450V/40A工况 |
| 开关频率上限 | 400 kHz | 由谐振腔最小增益工况决定 |
| 原边开关管 | NVHL080N120SC1 | N沟道1200V/80mΩ SiC MOSFET，TO247-3L |
| 驱动IC | NCP51705 | 集成电荷泵，默认禁用负压生成改用外置隔离DCDC |
| 辅助电源 | 390~850V输入/15V/30W输出 | NCP1252控制双开关反激拓扑，390V以下触发BRO |
| 通信接口 | USB+CAN | CAN由NCV7342收发器提供，固件未实现CAN协议栈 |
| 冷却方式 | 液体冷却（冷板）+风扇预留 | 冷板嵌入I2C温度传感器，风扇接口用于谐振腔被动元件强迫风冷 |
该平台的模块化设计体现在两大维度：其一，开关板与谐振腔板通过连接器分离，可快速更换不同谐振电感（Lr）、谐振电容（Cr）及变压器（TR1/TR2）组合而不改动功率级；其二，每只MOSFET配备独立的驱动小板，NCP51705的驱动方案可替换为其他驱动IC进行对比验证。这种架构牺牲了部分功率密度，却极大提升了宽范围LLC谐振腔选型的设计迭代效率。
工作原理与系统架构
系统级分区与能量流路径
参考设计遵循OBC标准的两级架构：前级三相/单相PFC将交流电网整流为稳定高压直流母线（本设计未集成PFC，直流母线由外部电源模拟接入），后级隔离DC-DC承担电压变换、电流调控与安规隔离三重职能。能量流从直流母线经由全桥MOSFET斩波为高频方波，注入由谐振电感Lr、谐振电容Cr及变压器励磁电感Lm构成的LLC谐振网络，变压器二次侧经全桥二极管整流后输出至电池负载。
控制板驻留在二次侧，由ARM微控制器执行变频调制算法与保护逻辑。输入电压采样采用V-I转换器驱动光耦的隔离方案，在简洁性优先的权衡下可接受一定非线性度，主要用于欠压/过压保护而非闭环调节。输出电压与电流信号分别经NCS333精密运放缓冲与NCS210电流检测放大器放大后直采进入MCU的ADC通道。
全桥功率级与SiC驱动链路
10kW功率等级下，全桥拓扑相比半桥在相同母线电压下的开关管电流应力减半，是LLC谐振变换器在此功率段的优选架构。本设计选用NVHL080N120SC1，其1200V耐压规格为800V母线架构提供了充足的设计余量，80mΩ导通电阻可在40A峰值电流工况下将导通损耗控制在约128W（单管），配合SiC材料极低的开关损耗特性，显著缓解高压大功率场景下的效率瓶颈。
驱动链路的设计体现了SiC MOSFET的独特需求：NCP51705驱动器的输出级采用+20V正向栅压以确保充分导通（SiC MOSFET在+18~20V栅压时才能获得标称Rdson），同时可通过内部电荷泵生成-4.4V负压用于关断驱动，以防止高dv/dt环境下由米勒效应引发的寄生导通。本参考设计默认禁用内部电荷泵，改为外置低耦合电容隔离DCDC模块分别提供+20V和-4.4V双路电源，此决策的三重考量如下：其一，外置平面对不同功率器件（SiC/超级结MOSFET/IGBT）的门极驱动电压适配提供了最大自由度；其二，低耦合电容DCDC有效阻断一次侧噪声通过驱动变压器的层间电容传导至二次侧控制电路；其三，+20V主电源同时为风扇控制和CAN收发器等二次侧低功耗电路统一供电，减少电源轨道数量。板间数字隔离器部署在驱动小板上，构成原副边信号链的安规屏障。
二次侧整流与传感器电路
二次侧采用四只FFSH3065A SiC二极管构建全桥整流，而非同步整流（SR）。高压输出场景下，SiC二极管的零反向恢复特性与高耐压能力（650V）使同步整流带来的效率增益相对受限，而SR所需的精密时序控制、高压隔离栅极驱动及电流方向检测电路大幅增加了BOM成本与控制复杂度。参考设计原文明确指出：“Real OBC applications typically obey rule of simplicity therefore appropriate, sometimes also SiC diodes are utilized”。这种务实的工程权衡在车载充电机这一成本敏感型应用中是极具参考价值的。
输出电流检测选用300mΩ检流电阻置于负直流母线，NCS210专用电流检测放大器凭借±600μV典型输入失调和1000V/V固定增益，在40A满量程输出时可分辨8mA量级电流变化（对应A/D分辨率受限于输出噪声水平），满足恒流环的控制精度需求。
辅助供电与保护机制
辅助电源以NCP1252控制的双开关反激变换器为核心，从高压母线直接取电，输出15V/30W驱动所有二次侧电路。其输入电压下限约390V由欠压保护（Brown-out）设定——当直流母线低于此阈值时，反激停止开关，系统安全关闭。原文明确指出此阈值可根据需要下调，但需核查输入LC滤波器中电解电容及辅助电源MOSFET的耐压规格。最大输入电压在830V附近已通过实测验证。
性能实测与数据分析
充电窗口与轻载跳周期策略关联分析

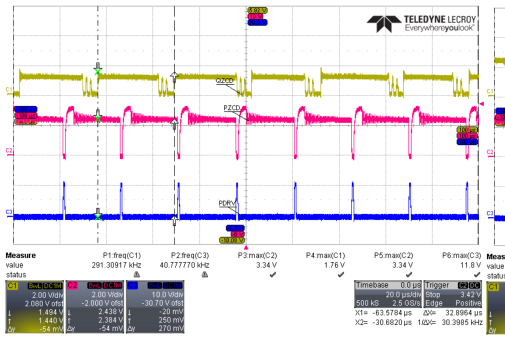

基波分析结果‑输出电压
参考设计文档援引的典型410V锂离子电池包充电曲线数据如下表所示（已从原文波形描述提取关键电压节点）：
| 充电阶段 | 电池包电压区间 | 充电模式 | LLC变换器工作状态 |
|---|---|---|---|
| CC阶段起始 | 220~290V | 恒流 | 增益需求极高，进入跳周期模式 |
| CC/CP过渡区 | 290~410V | 恒流→恒功率 | 变频调节，目标工作于谐振点附近 |
| CV阶段 | 410~420V | 恒压 | 轻载，增益趋近1，频率略高于谐振点 |
OBC输出电压在恒流充电阶段初期可低至220V，而完全充满时可达420V，变幅接近2倍。若以标称输入电压700V、变压器匝比N=2计算，220V输出所需的归一化增益为(2×220)/700=0.629，远低于常规LLC可稳定闭环的下限（通常0.75~0.85）。继续升高频率强行达到该增益将导致开关频率飙升至谐振频率的数倍，轻载下可能因ZVS丧失而引发开关损耗二次攀升。工程应对方案是引入跳周期（Skip Mode）控制——当增益需求跌落至阈值（本例设为约0.796，对应292.5V输出和735V最大输入）以下时，驱动脉冲周期性地跳过若干开关周期，等效降低平均功率传输同时维持ZVS边界条件，其副作用是充电电流纹波增大，需在特定电池类型下评估对寿命的影响。

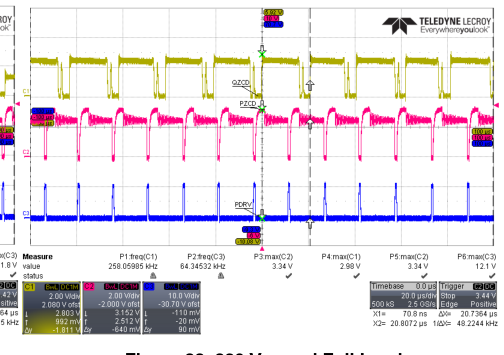

基波分析结果‑原边电流
谐振腔FHA设计参数的频域约束
以FHA方法指导的谐振腔参数设计需在“全负载范围ZVS保持”与“频率偏移可控”之间寻求平衡。原文给出了关键参数的选择逻辑：
- 变压器匝比N=2：瞄准410V电池包恒功率段中值350V，使变换器在输出350V、输入700V时精确工作在增益=1的主谐振点，以实现最高效率；
- 最小归一化增益Mmin=0.796：由Skip模式进入电压（约292.5V）与最大输入电压（735V）共同决定；
- 电感比λ=Lr/Lm：由公式λ=(1/Mmin-1)×(8×fn_max²)/(8×fn_max²-π²)导出，其中fn_max=fmax/fr为归一化最大频率比。原文援引文献[1]的方法，并在工程经验上指出OBC LLC的λ通常取值1:3至1:7，倾向较低比值是为了压缩频率调节范围，代价是励磁电流增大导致谐振腔循环能量增加。

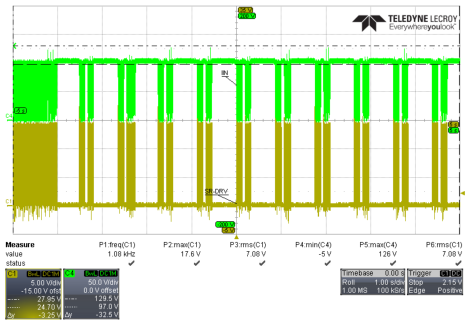

基波分析结果‑变压器原边电压
工程设计与应用要点
谐振腔磁性元件选型依据
宽输出电压范围直接冲击谐振电感与变压器的伏秒积设计。在最低输入665V、最高输出450V且满载40A的极端组合下，变压器二次绕组将承受最大电流应力，同时谐振电感峰值电流达到周期内极值。选择磁芯时需校核最大磁通密度避免饱和，且考虑高频（上限400kHz）下的铁损密度（kW/m³量级），优先采用低损耗铁氧体如PC95或N49材质。

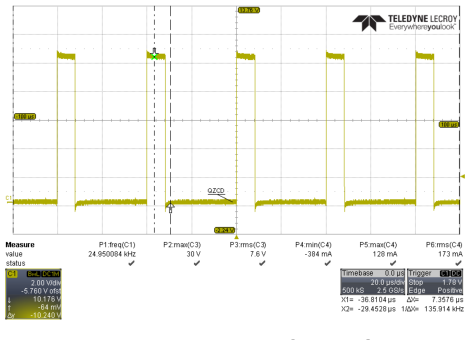

基波分析结果‑谐振电容电压
谐振电容需同时满足：耐压≥峰值谐振电压（由输入电压与反射输出电压叠加决定）、RMS电流能力覆盖满载时谐振电流有效值、以及dV/dt耐受。可选用高频特性优异的聚丙烯膜电容或Ceralink陶瓷电容多颗并联。参考设计原文提及在桥臂中点对直流母线部署900V耐压的Ceralink电容。对于谐振网络，建议评估Ceralink的极低ESR（在100kHz下可低至数mΩ量级）对降低高频损耗的贡献。
SiC MOSFET驱动与抗干扰布局实践
NCP51705驱动小板的独立屏蔽结构为栅极回路的最短路径设计提供了物理基础。驱动信号的源极开尔文引脚直接接入驱动IC参考地，主功率回路dI/dt在公共源极电感上感应出的压降被排除在栅极驱动环路之外，消除了源极寄生电感引起的栅极振铃恶化。实际布局中需确保：
基波分析结果‑谐振电感电压
- +20V和-4.4V供电线路使用宽铜箔或平面层以降低感抗，且在驱动器电源引脚就近旁路低ESL陶瓷电容（≥1μF+100nF并联）；
- 栅极串联电阻RG在2~10Ω范围内初始取值，根据双脉冲测试波形优化，平衡开关速度与振铃；
- 隔离DCDC的变压器层间电容应控制在10pF以下，以有效阻断一次侧高压开关节点的高dV/dt共模电流。
热管理策略的测试比对价值
液体冷板方案的恒定温度边界为SiC MOSFET的结温估算提供了稳定的参考基准。冷板温度经I²C数字温度传感器实时上报，可作为控制器软件过温保护的触发依据之一。原文还预留了风扇控制接口，其设计意图在于支持谐振腔板采用常规变压器与电感设计方案时，对磁性元件进行强迫风冷——因为自然对流往往无法满足10kW级LLC谐振电感在高频大电流工况下的散热需求。
结语
本文所拆解的10kW全桥LLC车载充电机参考设计，以NVHL080N120SC1 SiC MOSFET与NCP51705专用栅极驱动器构建功率级核心，通过模块化架构实现开关板与谐振腔板的物理解耦，为高功率密度OBC的谐振腔参数扫描与对比验证提供了高效的实验平台。该方案覆盖200~450V电池包电压范围，可适配主流400V平台纯电动与插电混动车型的充电需求，其设计考量可直接迁移至11kW/22kW三相OBC开发实践。
