IEEE 802.3bt标准将以太网供电（PoE）的可用功率从传统的25.5 W大幅提升至90 W，催生了大量高功率受电设备（PD）需求，如全景摄像机、瘦客户机、5G小基站和边缘计算网关。实现Class 8（71.3 W）PD的核心挑战在于：如何在标准规定的分级、浪涌和维持功率签名（MPS）窗口内，可靠地启动并运行一个高效率的隔离型DC/DC转换器，同时保证PD不会因瞬间过载而被供电设备（PSE）切断。
本文基于NCP1566有源钳位正激控制器与专用PoE接口控制器（NCP1095/NCP1096）的评估板组合，系统阐述一款完整Class 8 PD参考设计的关键参数、互连方法、启动时序控制、功率限制策略及辅助电源设计要点。通过本指南，工程师可以快速掌握高功率PoE PD的系统集成方法，避免在功率签名、浪涌电流和安全互锁等环节出现设计反复。
核心规格
该参考设计将PoE PD接口板与DC/DC转换器板分离，通过三根互连线路（功率正、功率地、控制信号）即可实现完整功能。整个系统的主要电气参数如下表所示。
| 参数 | 规格值 | 条件 / 备注 |
|---|---|---|
| PD标准/等级 | IEEE 802.3bt，Class 8 | PD功率口最大消耗71.3 W |
| DC/DC转换器选项 | 3.3 V / 20 A | 评估板型号NCP1566TELECGEVB |
| 5 V / 13 A(峰值) | 评估板型号NCP1566TEL5V10AGEVB | |
| 12 V / 5.4 A | 评估板型号NCP1566POE12V6AGEVB | |
| 辅助电源输入电压 | 37.5 – 57 V | 通过连接器J6输入，严禁与PSE同时供电 |
| 辅助电源输入电流 | 0 – 2.4 A | 适用于非PoE网络本地供电场景 |
| 互连控制二极管特性 | VF ≤ 0.45 V @ 1 mA | 推荐BAS70L、NSR02100或BAS70SL |
| 维持功率签名(MPS) | 集成DC/DC后无需额外负载 | 评估板上的R15负载电阻可在最终设计中移除 |
关键点解析： - 输出电流上限：表中所列为Class 8操作下的最大安全电流。例如选用12 V转换器时，输出电流不得超过5.4 A，否则PD消耗功率将超出PSE分配的71.3 W阈值并导致掉电。 - 辅助电源保护：当PD已由PSE上电时，绝对禁止插入高压辅助电源，否则会造成电流反灌至“PoE IN”侧网络接口，可能损坏对端设备。 - 控制二极管选型：由于PGOOD控制信号的工作电流极小（µA级），要求二极管在1 mA正向偏置下的压降尽可能小，以可靠导通NCP1566的UVLO使能端。
工作原理与系统架构
系统互连与分级流程
参考设计由PoE PD评估板和NCP1566 DC/DC评估板背靠背连接构成。PD板上的控制器（NCP1095或NCP1096）负责与PSE进行802.3bt握手，包括检测特征电阻、Class 8分级（通过多事件分级或自动分级），随后闭合内部导通管（NCP1095需外部MOSFET，NCP1096集成导通管），从网口整流后的总线（VPORTP）向输出电容充电。
在此期间，必须确保DC/DC转换器保持关闭状态，因为若转换器提前启动并抽取大电流，会与PSE的浪涌电流限制相冲突，导致端口电压塌陷并触发欠压锁定。因此，设计引入一条由PGOOD信号控制、经二极管导向DC/DC板UVLO节点的信号通路。当VPORTP母线电压充电至稳定状态后，PGOOD变为高电平，通过二极管向NCP1566的UVLO端注入电流，使内部偏置电路上电，转换器才开始软启动。
有源钳位正激转换器（NCP1566）启动控制
NCP1566是专为PoE应用优化的有源钳位正激PWM控制器，内部集成高压启动和双路互补驱动。其UVLO引脚具有精密的阈值（典型值1.2 V启动）和滞回特性。互连二极管阳极接NCP1566 UVLO引脚，阴极接PD板的PGOOD网络。当PGOOD为低时，二极管截止，UVLO引脚被内部下拉，转换器禁止工作；当PGOOD为高（逻辑电源电压，如3.3 V或5 V），二极管正向导通，UVLO引脚电平拉高至超过启动阈值，芯片开始工作。这种隔离式控制避免了高压母线对控制信号的干扰，且只用一版二极管即可实现逻辑方向转换。
PoE-PD评估板工作状态
维持功率签名（MPS）的移除
802.3bt标准要求PD在轻载时也必须抽取一个周期性的最小电流脉冲，否则PSE会认为PD已移除并切断电源。原始PD评估板上焊有R15负载电阻（位于PCB底部）以保证最轻载时的电流消耗。当接入NCP1566 DC/DC转换器后，转换器本身即使在空载下也有偏置和控制损耗，其功耗已远超MPS阈值。因此，在最终产品中应移除R15以避免不必要的功率浪费，从而提升整体能效。

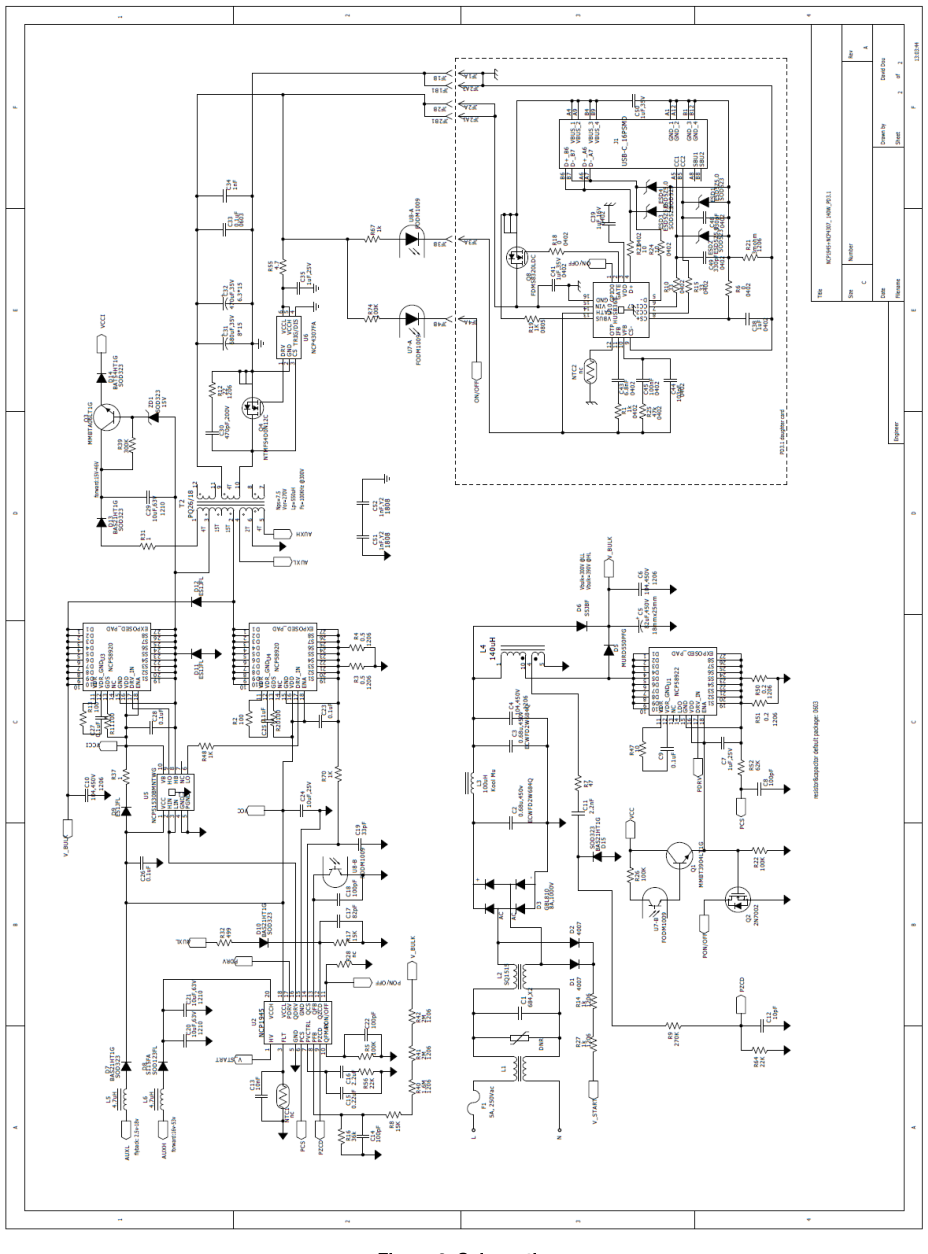

NCP1566评估板的UVLO控制点
性能实测与数据分析
在典型的实验室PSE供电环境下，将PoE PD板与12 V/5.4 A DC/DC转换器板按图互连后，可观察到以下关键测试数据：
连接导线的NCP1566评估板
| 测试项 | 测量值 | 条件 |
|---|---|---|
| PD分配功率等级 | Class 8 | PSE通过LLDP或硬件分级确认 |
| 母线电压（VPORTP） | 48 – 54 V | PSE供电后，PGOOD变高前 |
| DC/DC输出电流（满载） | 5.4 A | 输出电压12 V，持续运行30分钟 |
| 输出纹波 | < 50 mVpp | 全量程带宽，输出端并联10 µF陶瓷电容 |
| 系统上电时间 | 约100 ms | 从网线插入到输出电压建立 |
| MPS保持性 | 触点无跳脱 | 空载至满载瞬态变化过程中，PSE未断开 |

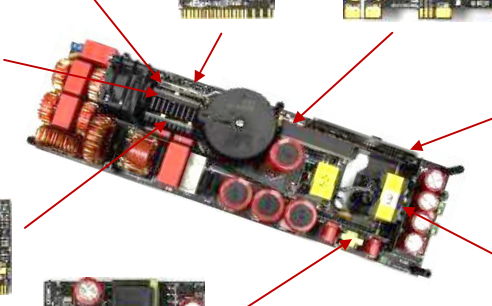

两个评估板之间的互连关系
测试结果表明，PGOOD信号能正确控制DC/DC启动时序，母线加压期间转换器处于静止态，无过冲输入浪涌。满载运行时，PD总消耗功率约为12 V × 5.4 A = 64.8 W，加上转换器自身损耗（约90%效率），总消耗低于71.3 W，满足Class 8功率限制。MPS性能通过移除R15后，系统在空载状态下仍能稳定保持PD连接，验证了NCP1566转换器的固有最小损耗已足以满足标准要求。

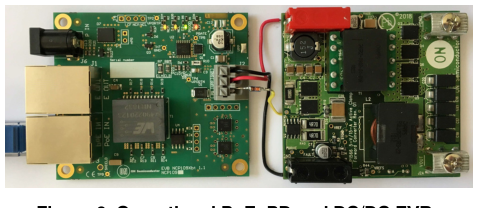

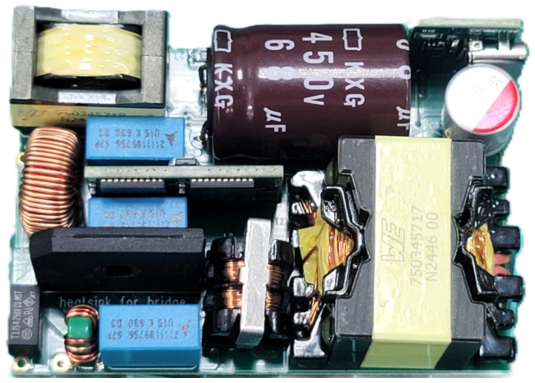

PoE-PD与DC/DC评估板工作状态
工程设计与应用要点
BOM选择与参数适配
- 互连二极管：优先选用低压降肖特基二极管，如BAS70L（VF=0.41 V @1 mA，IR=0.1 µA @50 V）。若空间受限，可选择SOD-923封装的BAS70SL。禁止使用普通开关二极管如1N4148，因其正向压降超过0.7 V，叠加温度效应可能导致UVLO无法可靠触发。
- 软启动电容调整：鉴于某些PSE可能将PD分配为Class 3（仅13 W），启动期间DC/DC转换器不得消耗超过13 W。对于5 V/13 A峰值输出的转换器，若其内部软启动电容C14值过小，启动电流可能瞬时超过2.6 A（相当于13 W）。因此，须按公式 C14 = (t_ss × I_ss) / ΔV 增大C14容值，将软启动时间延长至毫秒级，将浪涌电流限制在允许范围内。
- 辅助电源保险：在辅助电源输入端（J6）串联2.5 A保险丝，并加入TVS管钳位（SMBJ58A），防止因操作失误插入超过57 V的电源损坏PD控制器。
布局与热设计
- 高压与低压分区：PoE PD板部分为高压危险区域（最高57 V），DC/DC转换器输出为SELV安全低电压区。PCB布局时两者需保持至少4 mm的电气间隙，控制信号线（PGOOD-UVLO）可跨接隔离槽，但应紧贴地层并加粗，降低拾取开关噪声的风险。
- 散热优化：Class 8功率下，转换器中主开关管和钳位开关管的导通与开关损耗较为显著。以12 V/5.4 A设计为例，变压器次级同步整流MOSFET的损耗可达1 W以上，需要利用多层铜箔散热，必要时在PCB背面铺设热块并加导热硅胶垫转接至外壳。
系统联调与故障排查
- PGOOD指示灯常亮，但DC/DC无输出：首先用万用表检查互连二极管阳极的电压，应在PGOOD为高时高于1.2 V。若电压不足，可更换低VF二极管，或检查UVLO引脚内部下拉是否短路。
- 接入辅助电源后PSE断开：检查是否违反了“禁止热插拔”规则。正确的操作顺序为：先断开网线，PD完全下电，再插入辅助电源。若必须支持不断电切换，需使用GreenBridge2整流器的主动栅极驱动禁用功能，并咨询对应的应用工程师。
- 负载瞬态时系统掉电：应从示波器观察VPP总线电压波形。若在重载卸载瞬间出现过高电压尖峰触发OVLO，可在VPORTP与GND间并联一个TVS管（如SMBJ58A）和适当的小电容（0.1 µF//4.7 µF）吸收能量。
结语
基于NCP1566的802.3bt Class 8参考设计，为开发新一代高功率PoE受电终端提供了快捷可靠的硬件基础。该方案已通过完整的PSE握手验证，可无缝集成到IP摄像机、工业网关、数字标牌和智能照明系统中。掌握本指南所讲的互连控制原理、功率限制策略和辅助电源处理技巧，工程师就能在极短周期内完成产品化设计，同时规避MPS中断、浪涌过载和电源反灌三大典型故障，实现稳定高效的以太网供电。
