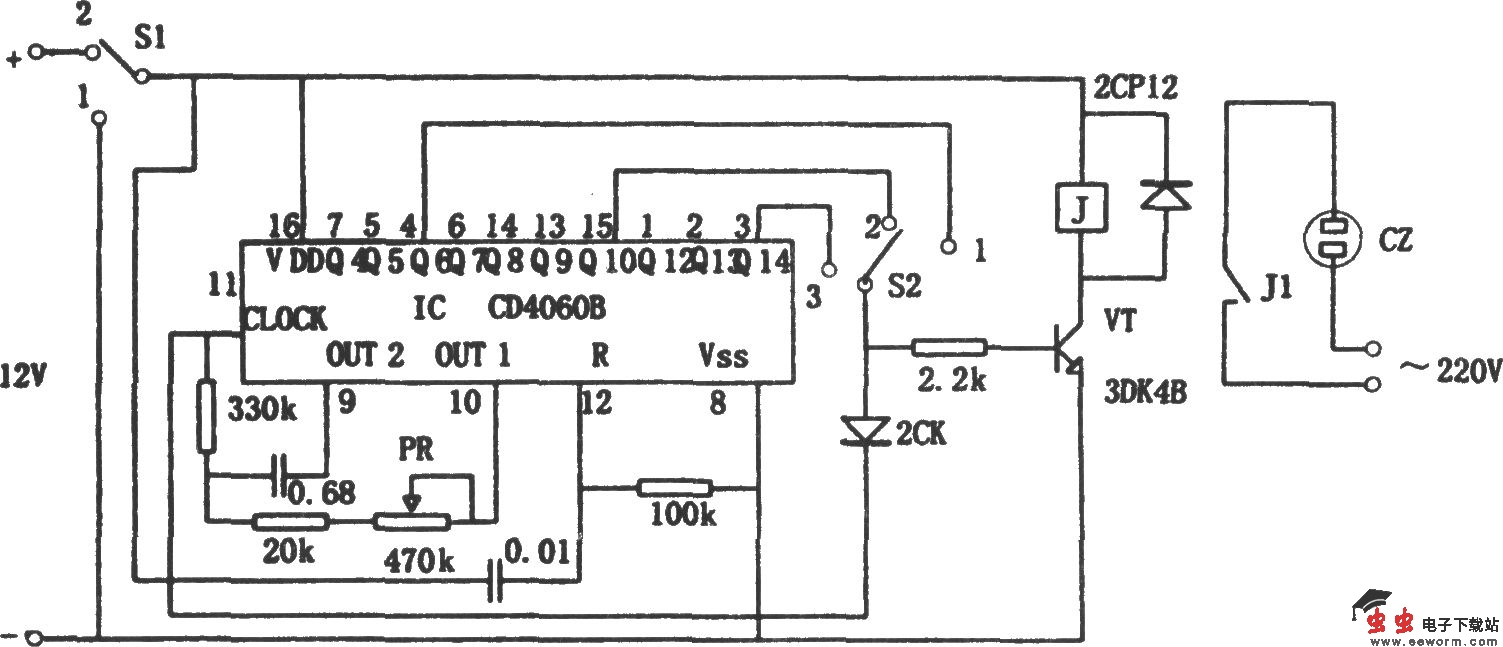

如图所示为采用CD4060B构成的高可靠通用定时电路。该电路定时时间可从1秒到l小时，由开关S2进行三挡控制，即：S2置1时，定时时间为1～20秒； S2置2时，定时时间为15～320秒；S2置3时，定时时间为4～85分钟。电路可用PR校准定时时间。定时方式为计数式。CD4060B为二进制的14级计数器，S1从l转到2时，电路自动清零，定时时间开始，J不动作，常闭触点J1接通，插座CZ上有电压对外供电。定时时间到后，CD4060B输出高电平，晶体管VT导通，J通电动作，J1触点断开，切断CZ供电电源，定时时间结束。
