引言：一次震惊团队的热失控事故
凌晨两点，实验室传来一声闷响。48V输入、12V/20A输出的DC-DC降压变换器在进行85℃环境温度下的满载启动测试时，主功率MOSFET瞬间炸裂，碎片飞溅到三米外的墙壁上。拆解分析发现，器件外壳温度超过170℃，远超额定结温。
设计工程师满脸困惑：“这颗MOSFET标称电压100V、电流120A、导通电阻仅3.5mΩ，按理说20A负载只是标称值的17%，怎么还会炸？”
问题出在他使用的设计方法上。这位工程师直接采信了数据手册首页的典型值——导通电阻3.5mΩ、可承载电流120A，并进行了简单计算：导通损耗 = 3.5mΩ × (20A)² = 1.4W。他认为1.4W的发热量完全在散热能力范围内。
然而，实际工况下的导通电阻并非固定值。当结温从25℃升至125℃、漏极电流从测试条件变为20A时，导通电阻从3.5mΩ飙升至5.8mΩ以上。实际损耗 = 5.8mΩ × (20A)² = 2.32W，是理论值的1.66倍。更致命的是，随着结温升高，电阻继续增大、损耗继续增加，形成正反馈热循环，最终导致热失控。
这个教训揭示了一个核心问题：功率MOSFET的选型不能依靠首页理想值，必须基于数据手册工程曲线进行逐点参数提取与迭代计算。 本文将完整演示这一工程方法。
一、根因分析：导通电阻的温度与电流耦合效应
1.1 25℃下的导通电阻特性
在结温25℃条件下，器件的导通电阻与漏极电流呈现典型的“U型”关系。最小值出现在特定的偏置点，而非标称电流点。
表1：25℃典型导通电阻与漏极电流关系（读数精度±5%）
| 漏极电流（A） | 导通电阻（mΩ） | 相对于30A点的偏差（%） |
|---|---|---|
| 10 | 3.9 | +18% |
| 20 | 3.5 | +6% |
| 30 | 3.3 | 0%（最低点） |
| 40 | 3.4 | +3% |
| 50 | 3.6 | +9% |
| 75 | 4.2 | +27% |
数据来源说明：该表数据提取自数据手册中“导通电阻vs漏极电流”特性曲线。由于手册为印刷文档，人工读取曲线数值存在±5%的读数误差。实际应用时建议取中值并考虑10%的设计余量。
工程解读： - 最佳工作点偏离严重：该器件在25℃下的最小导通电阻（3.3mΩ）出现在30A附近。当负载电流降至10A时，电阻升至3.9mΩ，升高18%。原因在于小电流时栅极过驱动电压较小，接触电阻占主导。 - 大电流效应更为显著：当电流增至75A时，电阻升至4.2mΩ，升高27%。大电流产生的焦耳热使局部结温瞬间上升，载流子迁移率下降，导致电阻增大。如果设计师使用3.3mΩ或3.5mΩ作为恒定值计算导通损耗，误差范围可达6%至27%。
1.2 高温效应：电阻倍增与失效阈值
当结温升至125℃时，导通电阻的变化更为剧烈，这是导致热失控的核心原因。
表2：125℃典型导通电阻与漏极电流关系（读数精度±5%）
| 漏极电流（A） | 导通电阻@125℃（mΩ） | 与25℃@30A点比值（实际比值） |
|---|---|---|
| 10 | 5.9 | 1.79 |
| 20 | 5.8 | 1.76 |
| 30 | 5.8 | 1.76 |
| 40 | 5.9 | 1.79 |
| 50 | 6.2 | 1.88 |
| 75 | 7.0 | 2.12 |
数据来源：该表数据提取自数据手册中125℃条件下的“导通电阻vs漏极电流”曲线。所有比值以25℃@30A的实测电阻3.3mΩ为基准。
关键发现： - 电阻倍增效应：125℃下最小导通电阻为5.8mΩ，比25℃的最优值（3.3mΩ）高出76%。当电流增至50A时，电阻升至6.2mΩ，高出88%；电流至75A时，高出112%。这意味着在高温、大电流工况下，导通电阻几乎翻倍。 - 失效阈值分析：若设计师仍用3.5mΩ计算125℃、20A的导通损耗，结果为1.4W；而实际电阻5.8mΩ对应的损耗为2.32W，误差高达66%。这种低估导致散热设计严重不足，当环境温度升高时，结温上升、电阻增大、损耗进一步增加，形成正反馈热失控。
二、问题解决：参数提取核心工具与工程换算方法
2.1 归一化导通电阻：跨温度换算的桥梁
数据手册中的“归一化导通电阻vs结温”曲线，以25℃时的值为基准1.0。该曲线修正的是温度影响，不包含电流影响。不同数据手册的基准点可能不同（有的以25℃、特定电流为基准），使用前必须仔细核对。本文所引用基准点为25℃、30A。
表3：归一化导通电阻与对应损耗计算（基准点：25℃，30A，3.3mΩ；读数精度±5%）
| 结温（℃） | 归一化导通电阻 | 对应导通电阻（mΩ, @30A） | 导通损耗（W, @20A） |
|---|---|---|---|
| -40 | 0.79 | 2.6 | 1.04 |
| 25 | 1.00 | 3.3 | 1.32 |
| 50 | 1.08 | 3.6 | 1.44 |
| 75 | 1.17 | 3.9 | 1.56 |
| 100 | 1.30 | 4.3 | 1.72 |
| 125 | 1.70 | 5.6 | 2.24 |
| 150 | 1.85 | 6.1 | 2.44 |
数据来源：该表数据提取自数据手册中“归一化导通电阻vs结温”曲线。损耗列以20A负载电流计算，直观展示温度对损耗的影响。
工程解读： - 准确换算步骤：如需计算100℃、40A时的导通电阻，第一步：从25℃曲线查得40A对应电阻为3.4mΩ；第二步：从表3查得100℃归一化系数为1.30；第三步：实际电阻 = 3.4mΩ × 1.30 = 4.42mΩ。若直接使用3.3mΩ × 1.30 = 4.29mΩ会引入约3%的误差，因此精确计算时不可省略电流修正。 - 功率损耗倍增效应：以20A负载为例，从25℃到125℃，导通损耗从1.32W增至2.24W，增幅70%。若设计者未考虑此温升，散热器选型将严重不足。
2.2 转移特性：栅极驱动电压的“及格线”
转移特性曲线（Id vs Vgs）决定了MOSFET在给定栅极驱动电压下能导通的最大电流。这是确保MOSFET进入低阻开关状态的必要条件。

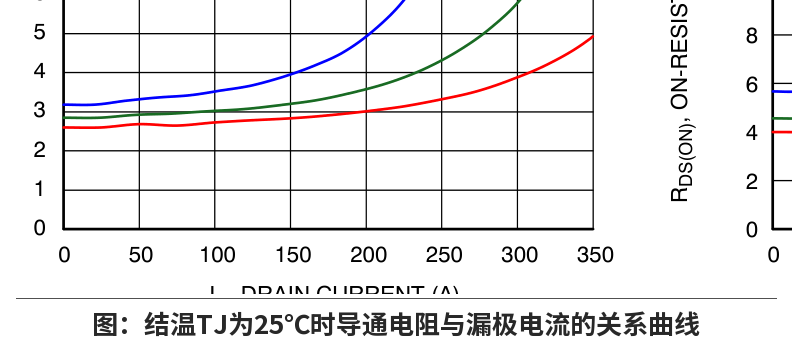

Figure 3: On-Resistance vs. Drain Current at TJ = 25 C
表4：漏极电流与栅源电压关系（典型值，Vds=3V）
| 栅源电压（V） | 漏极电流（A） | 工作区域判断（基于MOSFET标准定义） |
|---|---|---|
| 3.5 | 3 | 欧姆区：Vgs略高于阈值电压，沟道未完全开启，电阻大 |
| 4.0 | 10 | 饱和区：沟道夹断，漏极电流由Vgs控制，近似恒流 |
| 4.5 | 37 | 饱和区 |
| 5.0 | 82 | 线性工作区：Vgs远高于阈值，沟道电阻降至最低 |
| 5.5 | 150 | 线性工作区 |
| 6.0 | 175 | 线性工作区 |
定义说明：采用MOSFET标准术语。欧姆区（也称线性区或可变电阻区）：Vgs > Vth，但Vds较小，沟道未夹断，器件表现为受Vgs控制的可变电阻。饱和区（也称恒流区）：Vgs > Vth，Vds足够大，沟道在漏端夹断，漏极电流主要由Vgs决定。在此区域，导通电阻仍然较高。线性工作区：Vgs远大于Vth，沟道完全开启，器件进入低阻开关状态。
工程意义： - 驱动电压下限：若系统提供4.5V的驱动电压，最大可用电流仅为37A，远低于器件标称的120A。若设计目标为20A，Vgs必须达到至少4.0V（提供10A），以确保MOSFET工作在饱和区。但为获得最小导通电阻，建议驱动电压不低于5.0V，使器件进入线性工作区。 - 热失控预防：若Vgs不足（例如仅4.0V），MOSFET工作在饱和区，导通电阻急剧增大。以4.0V、20A为例，此时导通电阻可能高达数十毫欧，导通损耗超过10W，远超器件散热能力，极易引发热失控。

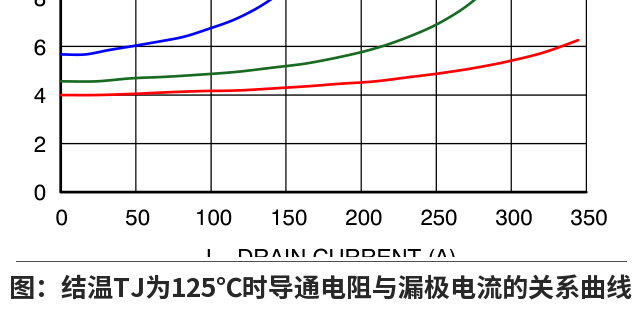

Figure 4: On-Resistance vs. Drain Current at TJ = 125 C
三、工程验证：从参数到可靠选型的迭代计算
3.1 实际可用电流的迭代计算
假设实际案例：环境温度85℃，允许最高结温125℃（为175℃额定值留出50℃安全余量）。表面贴装MOSFET在标准FR-4 PCB上的典型结-环境热阻RθJA为60℃/W。求此条件下可承受的最大连续电流。
步骤1：计算允许耗散功率 允许温升ΔT = 125℃ – 85℃ = 40℃ 允许极限损耗Pmax = ΔT / RθJA = 40℃ / 60℃/W ≈ 0.67W
Figure 5: Transfer Characteristics at VDS = 3 V
步骤2：进行迭代计算 由于RDS(on)随电流和温度变化，需迭代求解。假设结温为125℃（最恶劣条件），利用表2中125℃下的电阻-电流关系，计算不同电流下的损耗，直到损耗接近0.67W。
表5：125℃结温下可用电流迭代计算（电阻值取中值）
| 假设电流（A） | 125℃对应导通电阻（mΩ） | 导通损耗（W） | 是否满足Pmax（≤0.67W）？ |
|---|---|---|---|
| 15 | 5.85（插值） | 1.32 | 否 |
| 12 | 5.85（插值） | 0.84 | 否 |
| 10 | 5.9 | 0.59 | 是 |
| 11 | 5.88（插值） | 0.71 | 否 |
| 10.5 | 5.89（插值） | 0.65 | 是（接近边界） |
插值说明：表2中未直接给出15A和11A点的电阻值。采用线性插值法：10A和20A点对应的电阻分别为5.9mΩ和5.8mΩ，则15A点的电阻估算为 (5.9 + 5.8)/2 = 5.85mΩ。对于10.5A，电阻值为 5.9mΩ - (5.9-5.8)×(0.5/10) = 5.895mΩ。此插值假设电阻在10-20A区间内线性变化，在工程估算中可接受。
Figure 6: Normalized On-Resistance vs. Temperature at VGS = 5 V
结论：在85℃环境、60℃/W热阻条件下，实际可用的连续电流约为10.5A。这仅为标称120A的8.75%。
3.2 综合驱动与降额：最终工程决策
有了热计算得出的电流上限后，还需结合栅极驱动条件进行综合降额。
设计流程总结： 1. 热约束：根据TA、TJ_max、RθJA，计算最大允许功耗Pmax。 2. 电流约束：基于Pmax和125℃的RDS(on)-ID曲线，迭代得到ID_thermal。建议使用表2中125℃@10A点的实测值5.9mΩ，而非插值值，以保留更充分的安全余量。 3. 驱动约束：根据系统Vgs_min，查转移特性得ID_drive。 4. 综合降额：取ID_thermal与ID_drive中的较小值，再乘以0.8（降额系数），作为最终设计最大连续电流。

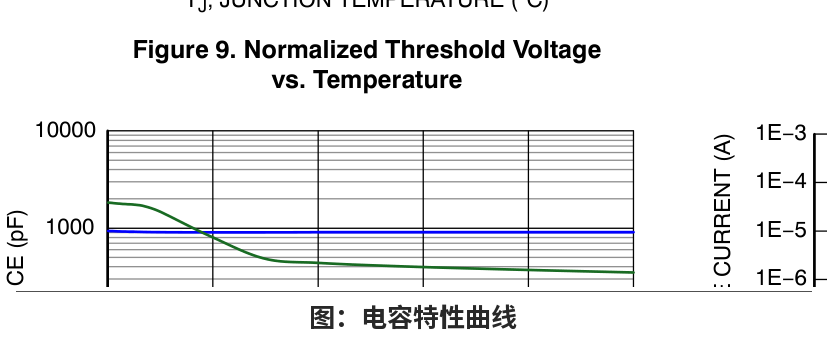

Figure 11: Capacitance Characteristics
实例应用： - 条件：TA=85℃，TJ_max=125℃，RθJA=60℃/W，Vgs_min=5.0V。 - 热约束：取表2中125℃@10A的实测值5.9mΩ，计算损耗为0.59W，小于Pmax的0.67W。继续尝试11A，使用插值得5.88mΩ，损耗0.71W超标。因此ID_thermal ≈ 10A（取整留有余量）。 - 驱动约束：查表4，Vgs=5.0V时ID_drive = 82A。 - 最终决策：取较小值10A，降额后得8A。最终设计应保证连续电流不超过8A。 若负载电流必须达到20A，则需重新选择热阻更低的封装或增加散热器，使RθJA降至约20℃/W，此时Pmax = 40℃/20℃ = 2W，对应的ID_thermal可从表5估算，约为15A。
核心要点
- 首页参数是“陷阱”：数据手册首页的RDS(on)和电流均为特定条件的理想值。实际设计必须使用具体温度、具体电流下的曲线值，并考虑读数误差（建议±5%）。
- 归一化系数是桥梁，但需注意基准点：使用归一化曲线时，务必确认其基准点（例如25℃@30A），并进行电流修正后，再乘以归一化系数。不同表之间的数据差异在误差范围内是正常的，设计时应取最保守值。
- 驱动电压决定工作区域：转移特性曲线决定了MOSFET的工作区域。Vgs不足，器件可能工作在欧姆区或饱和区，导致导通电阻极高，引发热失控。
- 热是最终约束，迭代是设计方法：在常见85℃环境与标准散热条件下，贴片MOSFET的可承受连续电流通常仅为标称值的10%-20%。必须通过迭代计算，将热约束、驱动约束与降额系数相结合，才能得出可靠的工程决策。
建议设计师在新项目启动时，花费30分钟按照上述方法从关键曲线中提取数据并完成迭代计算。这30分钟的投入，是避免一次代价高昂的炸机事故、确保产品长期可靠运行的最有效投资。
