ISO122构成的增益可编程隔离放大器

📅 发布时间：2013-10-11 03:10 👁️ 浏览：3 🏷️ 标签： ISO 122 增益可编程

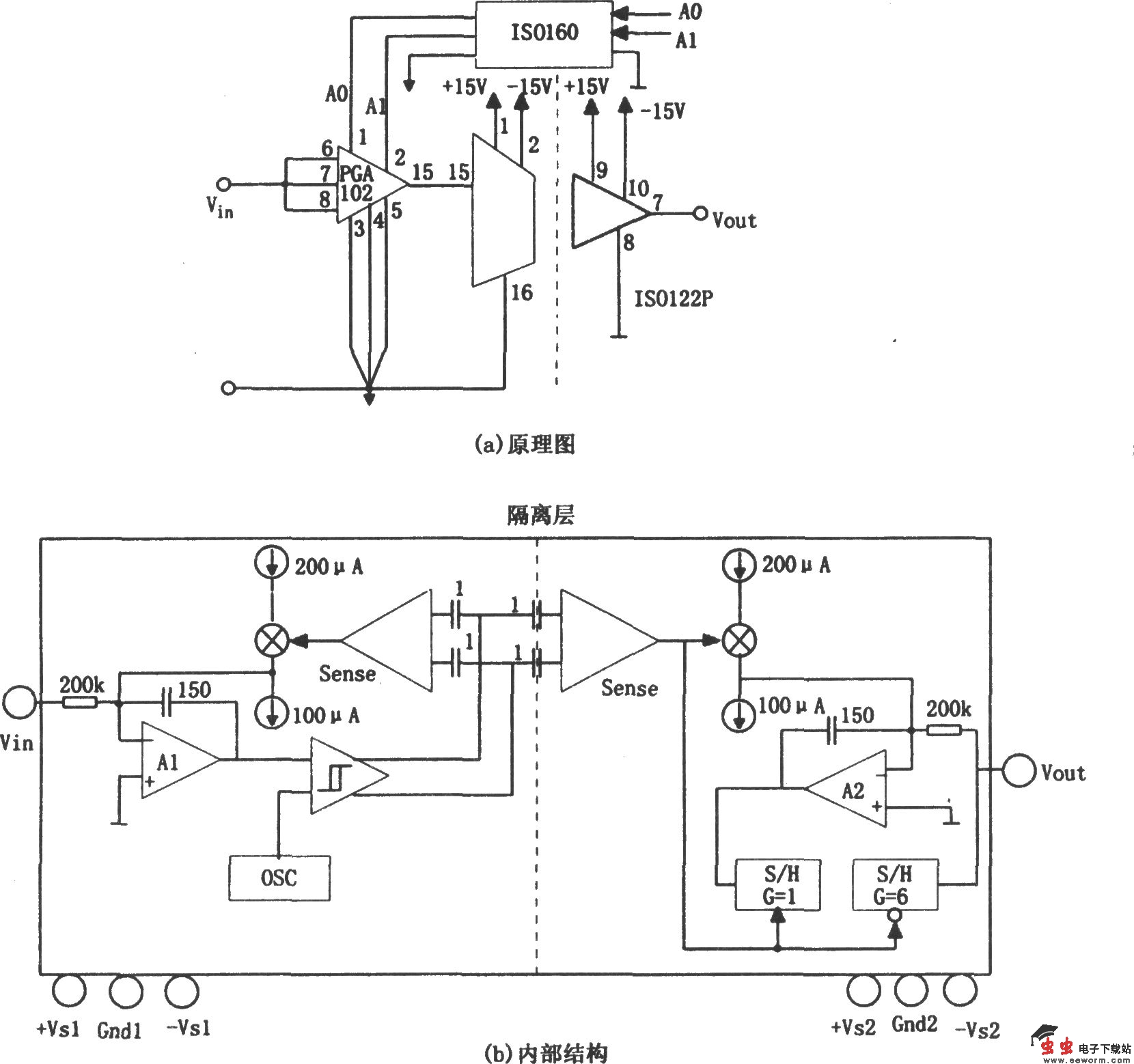

如图所示为增益可编程隔离放大电路。该电路应用隔离放大器ISO122的隔离性能和PGA102的可编程增益控制功能组合而成，同时还采用了具有隔离功能的双向数字耦合器ISO150实现输入／输出的信号隔离和增益控制信号的隔离。图(b)为ISO122的内部框图。

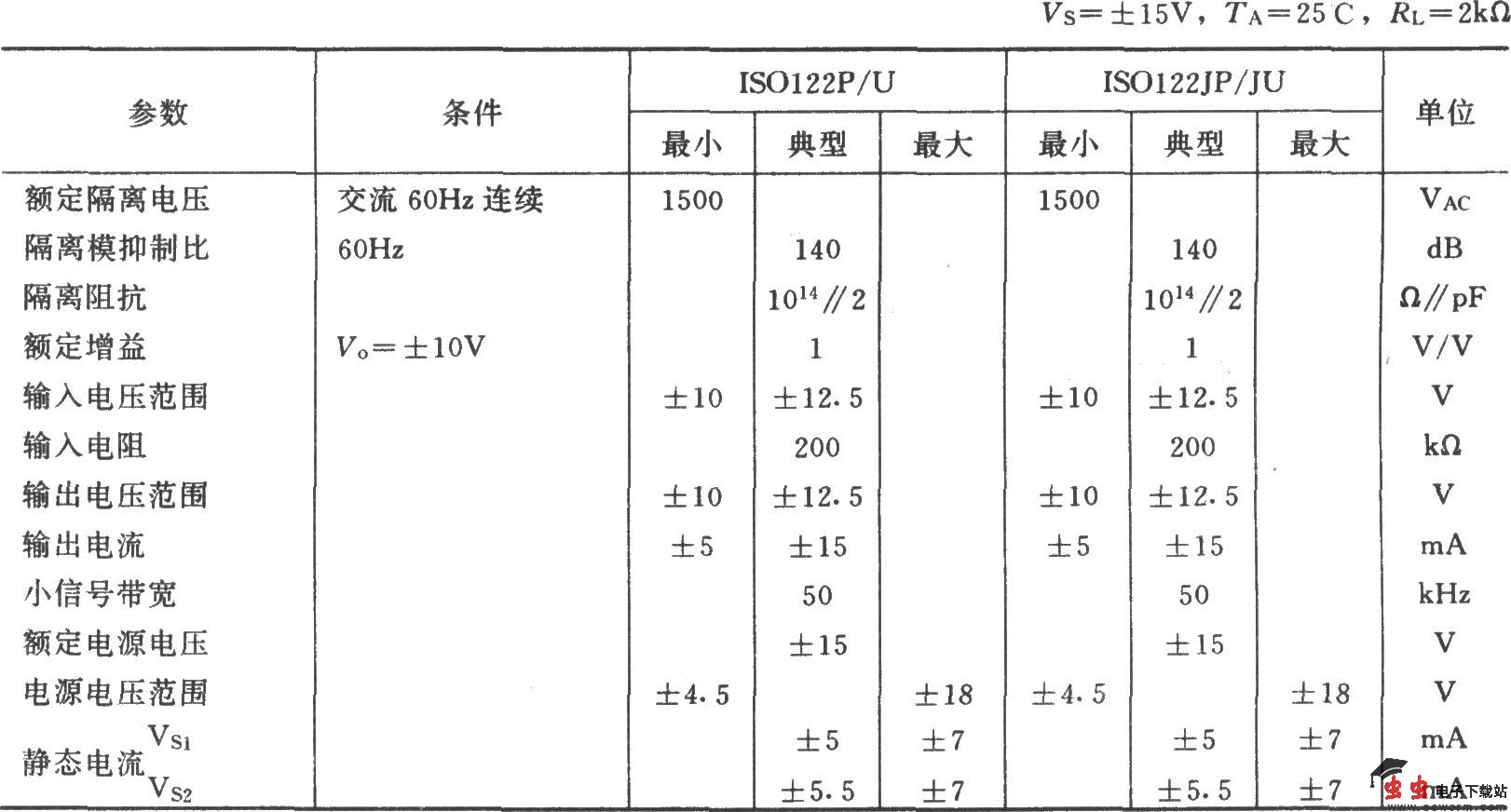

IS0122隔离放大器的主要参数：
