多路输入可编程增益放大电路(PGA204/205)

📅 发布时间：2013-10-11 03:05 👁️ 浏览：2 🏷️ 标签： PGA 204 205 多路

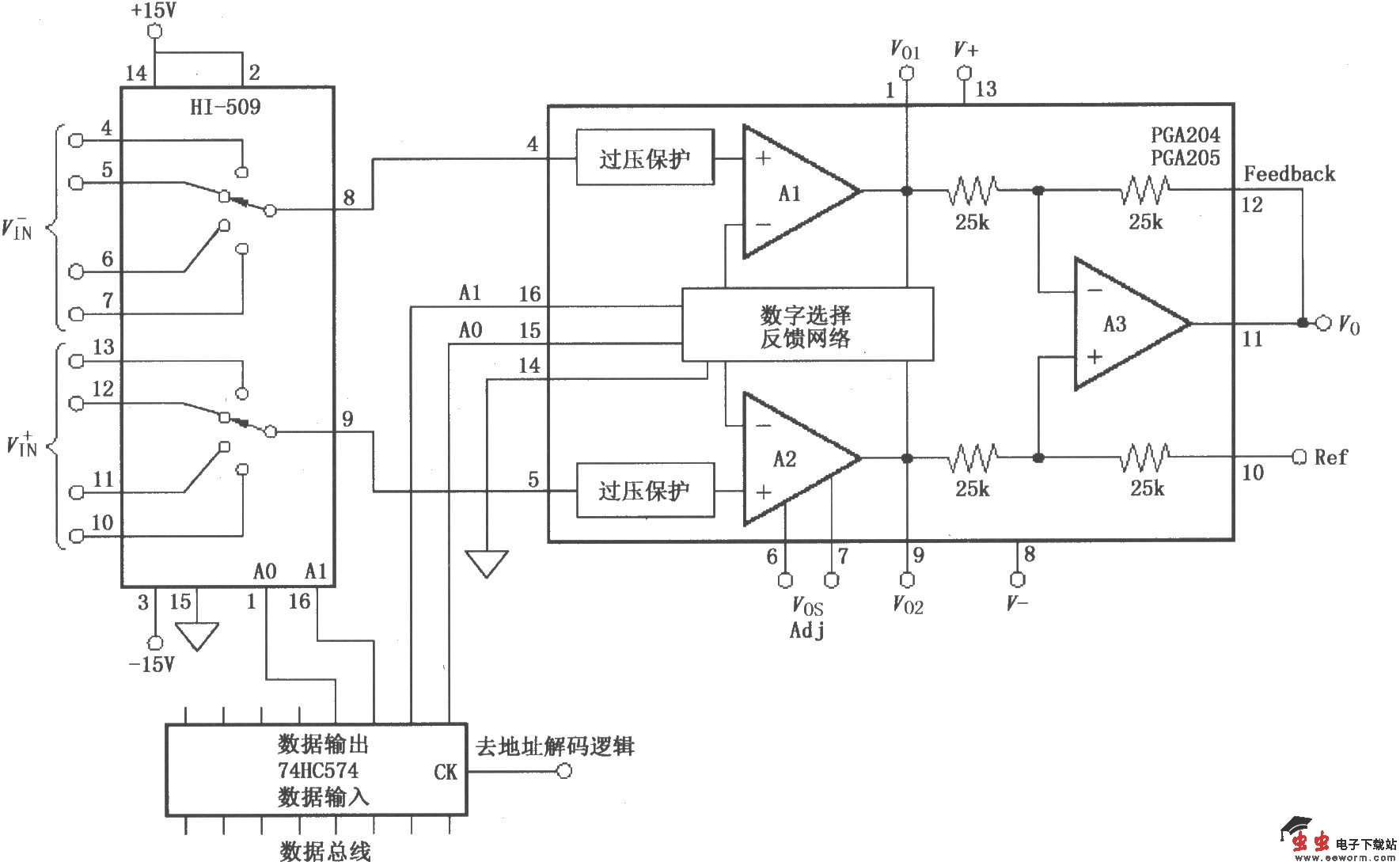

如图所示为由PGA204／205与74HC57、HI-509构成的多路输入可编程增益放大电路。该电路采用八D触发器(32升沿触发、三态)74HC574对输入数据进行编码，一方面控制PGA204／205选择增益；另一方面控制二单刀四掷模拟开关HI-509选择输入信号，输入信号经过PGA204／205放大后输出。
