路灯节电控制器电路图

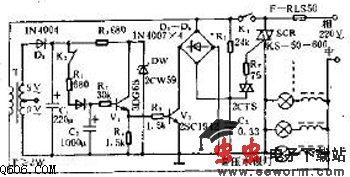

  图中电路是应用于高压水银灯夜间的照明电路，可以节约电能20%左右。它的节能原理是于夜间12时以后把水银灯的亮度降至原来亮度的70%左右。下半夜时这个亮度已经足够。
  K1是SDK-2型石英电力定时控制器的常开触头。K2是SDK-2型石英电力定时控制器中轴上换向开关的常闭触点。K1闭合时，变压器T的次级经整流滤波后，由K2、R1、D2向C2充电，使晶体三极管V1、V2饱和导通。由于V2饱和导通，流经SCR控制极的电流足够大，使SCR导通角最大，高压水银灯在全压（220V）下工作。午夜零时，换向开关K2断开。这时，V1、V2由C2放电维持导通。约经十多分钟C2放电完毕，V2截止。此后，SCR只由R6和C3的移相电路维持触发导通。调整R6或C3使水银灯在适当亮度工作。本图SCR两端压降为40V.
  元件选择：V1选择值大于100的晶体三极管。晶体管V2在500V时穿透电流应非常小。为此，本图选用日产2SC1942.SCR应根据实际负载电流的2倍值以上选用，耐压应大于500V.
