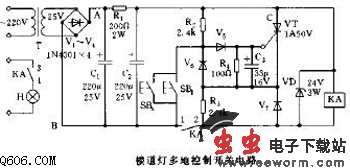

电路原理:电路在图中为“关”状态,当按下按钮SB1时,电流从正极A点流经R1→KA→V1→V6→SB1→负极B点,KA得电戏合,其常开触点KA(3-4)可去接通灯泡H而点亮,同时,KA(1-2)也闭合自锁。当SB1松开后,由于KA(1-2)的自锁,KA仍吸合。同时,在A点→R1→R2→V5→R4→R3→KA(1-2)→B点的回路中,R4上获得正向电压对VT产生触发,VT导通后,流经R1的电流一部分经C点→VT→R3→KA(1-2)→B点,为“关”的动作做好准备。当再次掀下按钮SB1时,由于可控硅VT导通,相当于C点与B点短路,即C点→VT→V6→SB1→B点,使KA两端接近零伏,KA失电释放,KA(1-2)分离,KA(3-4)分离,灯泡H熄灭。
当SB1松开后,电路恢复原状“关”的状态。若再掀按SB1,KA即吸合,接着再按SB1,KA即释放,如此采用一只按钮便可实行开和关。因此,需要多地控制时,只需并联上几个SB,而每一个SB都分别实行即开即关(也可SBm开,SBn关),使用大为方便。
元件选择:图中KA可选具有二级转换触点的小型直流继电器,如JKX-13,DC24V,线圈电阻1200欧,变压器T次级为25V,容量在3~5W内任选;单相可控硅VT选3CT1A,50V;V1~V7用1N4001,其余元件参数如图所示。此开关还适用于其他需要多地单按钮的家用或工业用电器上。
