与非门组成的可控振荡器电路图
与非门组成的可控振荡器电路图
发布时间:
2013-09-19 20:20
浏览:
22
标签:
与非门
振荡器
电路图

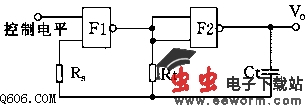

如图是用与非门组成的可控振荡器。在门F1的一个输入端接一个控制电压,组成可控振荡器。当控制电压为“1”时,振荡器工作,输出矩形波;娄控制信号电平为“0”时,振荡器停振,输出停留在低电平状态即无振荡信号输出。
