模拟电子开关CC4066组成的振荡器电路图

📅 发布时间：2013-09-19 20:30 👁️ 浏览：5 🏷️ 标签： 4066 CC 模拟电子开关

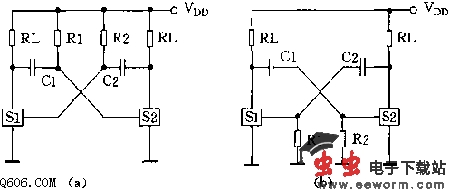

如图是用CMOS的模拟电子开关CC4066组成的振荡器。图中用两只电子开关构成正反馈电路，图a电路振荡比较稳定。振荡频率电阻容元件决定。由于模拟开关在转折电压（1/2Vdd）附近特性良好，因此输出的脉冲前后沿良好。当R1=R2，C1=C2时，电路产生方波，f=1/2RC.
