大功率多谐振荡器电路图
大功率多谐振荡器电路图
📅 发布时间:
2013-09-19 11:00
👁️ 浏览:
4
🏷️ 标签:
大功率
多谐振荡器
电路图

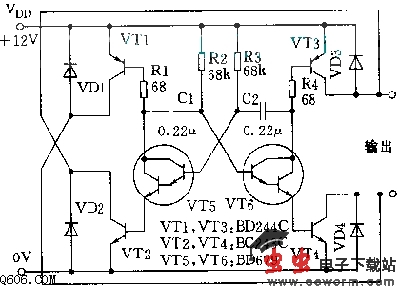

如图所示。该电路以其效率高、驱动能力强而引人注目。它输出对称方波,其幅度随电源电压Vdd而定。VT5、VT6、R2、R3、C1、C2等构成多谐振荡器用来推动四只输出三极管。输出电流Io=B(Vdd-1.4)R1.当R1=R4=68欧,Vdd=12V,VT1~VT4的B=20时,Io高达3A.振荡频率f约为0.7/R2.C1;当取R2=R3=68k欧,C1=C2=0.22uF时,f≈53Hz。该电路用途很多,其中之一是用作逆变器。当取Vdd=14V,R1=R4=33欧,则Io≈6A,转换效率约为40%。在输出端连接一只9.5V、5A的电源变压器的次级绕组,在初级便可获得有效值约为240V的方波电压,可带动一只40W灯泡。该电路静态电流由R1和R4决定,R1=R4=68欧时,静态电流约为0.3A.二极管VD1~VD4用来防止带感性负载时可能击穿输出管。
