用数字式万用表作信号发生器电路图
用数字式万用表作信号发生器电路图
📅 发布时间:
2013-09-19 06:30
👁️ 浏览:
5
🏷️ 标签:
数字式
万用表
信号发生器
电路图
常用数字式万用表均有通断检测蜂鸣器,将表内的蜂鸣信号引出就成了信号发生器。因其振荡谐波成份丰富,不但可作音频,而且还可当高频信号发生器使用,可用来检修收音机,且不影响原有性能。

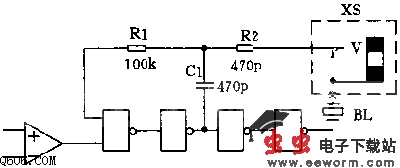

现以DT-830数字式万用表为例,内部蜂鸣器电路如图所示。引出信号时只需在图中把打X处断开并在图中虚线内接上一只2.5mm两芯插座即可。
改动时需在数字万用表的主印板铜需面,用刀刻开与压电陶瓷片BL相焊接的走线,再用两根软线引至插座XS上,在数字表内靠近熔丝的后盖空间处钻一个洞,把两芯插座安装上去即告完毕。
作信号发生器用时,数字表拨在通断检测挡并使表笔短路,插入两芯插头即可输出信号,如被测电路短路表内蜂鸣器还会作鸣叫显示。
