简单的电视信号发生器电路图

  本发生器可在5米之内测试电视机接收是否良好。

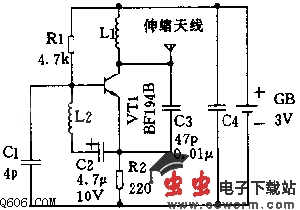

  如图所示，电路基本上是一只VFH振荡器，由晶体三极管BF194B及外围元件组成。它可在电视屏幕上产生黑白相间横条图案，并在扬声器中输出一音频信号。电路只需要3V电池。
  图中L1、L2均用21号SWG高强度漆包线在5mm直径的空芯骨架上绕8圈，改变4.7uF电容的值和L1和L2的圈数，可改变横条的数目及声音频率。
