高精度纳安级电流发生器电路图

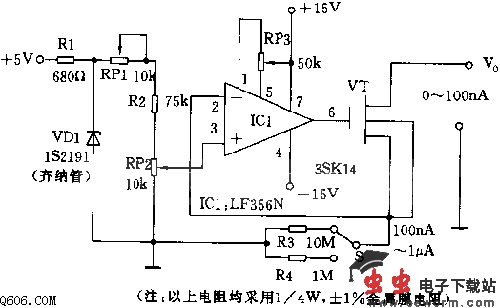

  在实际应用中，不少特殊测量电路需纳安级的高精度电流作为基准，而业余情况下制作有一定困难。本文介绍一种高精度纳安级电流发生器电路，以便爱好者自制，如图所示。
  本电路是微电流恒流源。为使电流值能够随意连续改变，采用了多圈（10圈）电位器作分压器，对基准电压进行分压，便可直接读出电流值。再通过电流换挡电阻R3与R4，便可产生大范围的微小电流。
  电路中VT管采用了栅极电流非常小的MOSFET管。其中基准电压为1V.调整电位器RP1，使RP2在电流调到最大时产生+1V电压，RP3则用于失调调节，同时也改善RP2的固定精度。
