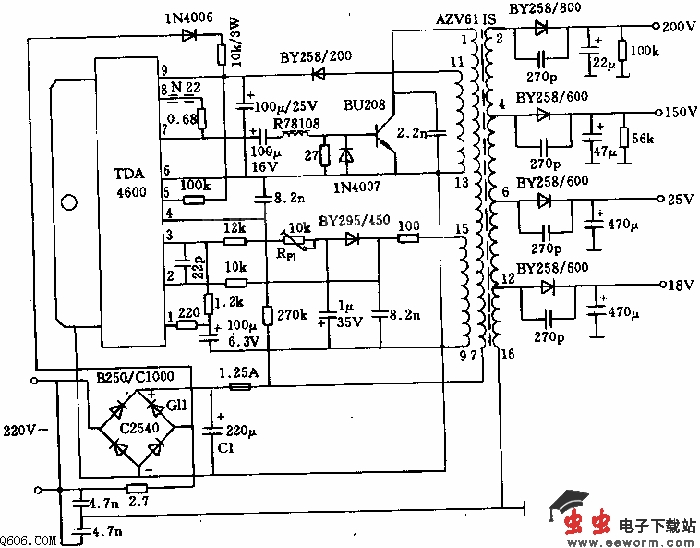

采用TDA4600的阻塞交流器电源电路图

  该电路中集成电路TDA4600主要承担控制、调整和监视开关晶体管BU208的任务，同时也用于起动、正常运行和过载时保护晶体管不致损坏。电路将交流220V电压整流和滤波产生300V直流电压。利用开关晶体管周期地将此电压加到阻塞交流变压器的绕组1～7上，TDA4600实现调节。在BU208截止时间内绕组2～16上产生峰值电压，然后经过四个整流器整流成直流电压，最后再通过滤波器输出。
