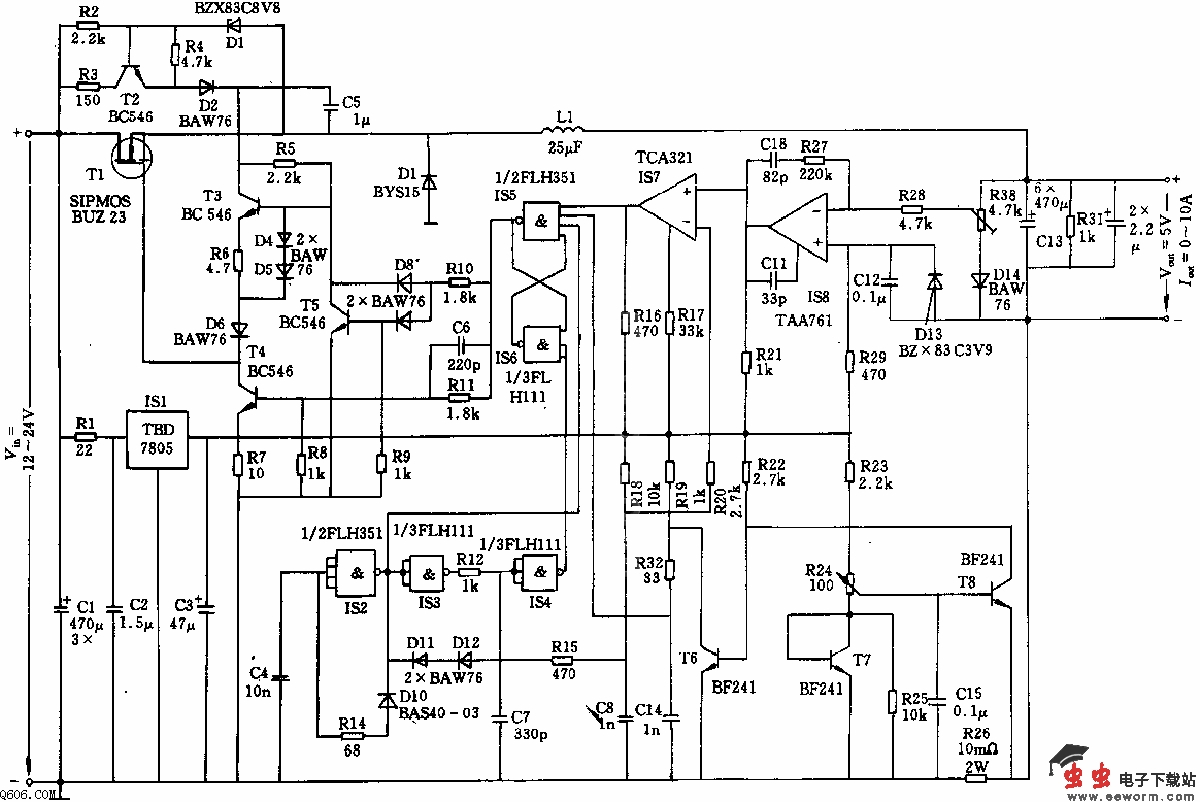

采用SIPMOS晶体管的5V／10A100kh扼流圈交流器电路图

📅 发布时间：2013-09-18 22:00 👁️ 浏览：0 🏷️ 标签： SIPMOS A100 10A 100

该电路可将24V直流电压变换为电压较低的输出直流电压。其开关晶体管采用SIPMOS管BUZ23，其特点是极限频率较高而所需要的控制功率又极小。为了能有较高的开关频率，电路中采用了有较小电感量的扼流圈L1和较小电容量的滤波电容C1～C3.
