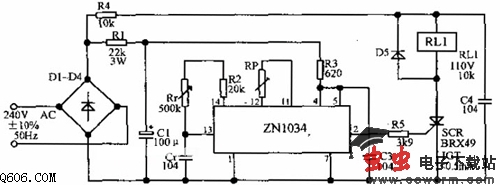

简单精密的定时器电路图

  2N1034是一个集模拟电路和数字电路于一体的新器件，配合外部元件，能产生从16ms到数小时的时间间隔。其重复精度在0.01%以内，温度稳定性为0.01%/摄氏度。电路是一个延迟接通电源的插件式定时器，由R1、C1构成滤波器用来降低噪声尖峰，R2、C2则进一步发挥滤波器的作用。在集成电路内部有一个并联稳压器，用来消除电网噪声，它可将噪声减小15000倍。2N1034的外部接有RC定时元件用于配合内部的精密振荡器驱动一个12级二进制计数器，从而给出4069：1的分除比。每当触发端或者电源电压改变状态，则在4095个振荡周期之后才会使输出状态发生变化。对于3M欧及10uF的定时元件，这就意味着有24小时的等待时间。当然可以通过调节定时电阻来获得所需的精确时延。
