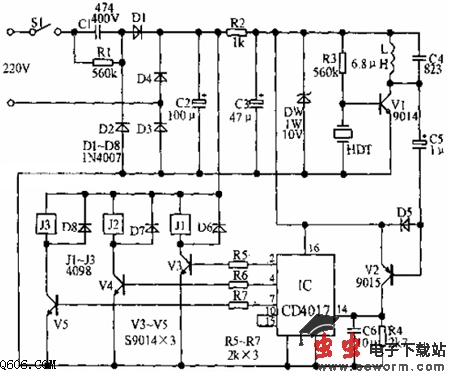

亚超声波电扇调速遥控器电路图

  可对电风扇实现遥控开关、调速，也可实现对其它家用开关的遥控。其主要特点是发射端采用亚超声发射器，无方向性限制，不需电源，经久耐用。压电蜂鸣器收到的亚超声波信号经V1放大，L、C4选频，再经V2放大并输出脉冲。每次操作时，手捏一下发射器，V2集电极就输出一个正脉冲触发信号，由十进制计数器CD4017计数。采用CD4017的Q1、Q2、Q3挡位。当第四次信号到来时，IC清零。IC控制三极管推动继电器。继电器的触点接入原调速器的调速线圈从而改变电风扇的速度。电路稍加修改可扩充为9路。
