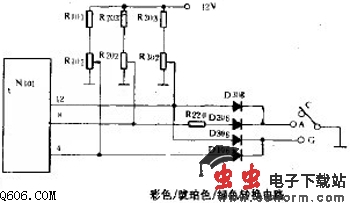

彩色、琥珀色、绿色转换电路图

  图中，当开关拨到C（彩色）位置时，4、8、12脚的电位由亮平衡电位器R102、R202、R302控制，屏幕正常显示彩色。当开关拨到A（琥珀色）位置时，12脚电位被降到0.7V，蓝通道增益为0，第8脚的R202对地并联一个分压电阻R220，电压被降低，绿通道增益随之降低，而经通道增益不变，于是屏幕上的白色字符就变为琥珀色。当开关拨到G（绿色）位置时，第4脚、第12脚电压被降到0.7V，红、蓝通道增益为零，屏幕上的白色字符变为绿色。
