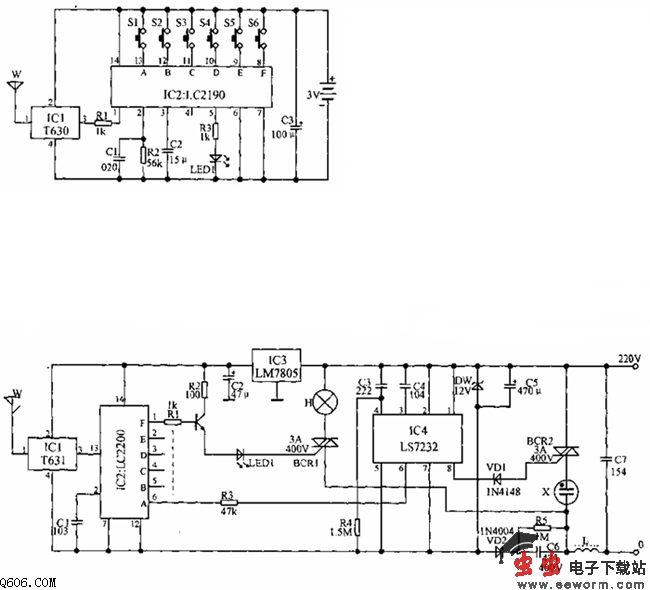

卧室电器无线遥控装置电路图

  发射机：编码由LC2190完成。S1～S6为发射键，其中S1、S2为连续发射按键，可分别用于电扇调速控制和电灯的调光控制；S3～S6为单次发射按键，可用于电灯、电视、音响等电器的开关控制。T630是含有串行脉冲调制、整形放大、发射天线等内电路的长波专用发射芯片，发射频率为150kHz，发射距离不加天线为5～20.
  接收电路：T631是与T630配对的长波接收芯片。当接收发射器的信号后，经内部解调、整形后送到解码集成电路LC2200的13脚。LC2200是与LC2219配套使用的专用解码芯片，其六个输出端分别对应发射器的六个按键。LC2200的12脚是输出方式控制端，在本电路中其接地，输出端为互锁状态，即六路电路均可独立控制、互不影响，发射端每按一次按键，接收电路对应输出端高低电平变化一次。接收电路中LS7232为调光、调速专用集成电路。当电路接收到S1或S2发出的信号时，LC2200的6脚输出高电平，控制LS7232工作，执行调光或调速信号。
