汽车用调幅收音机电路图

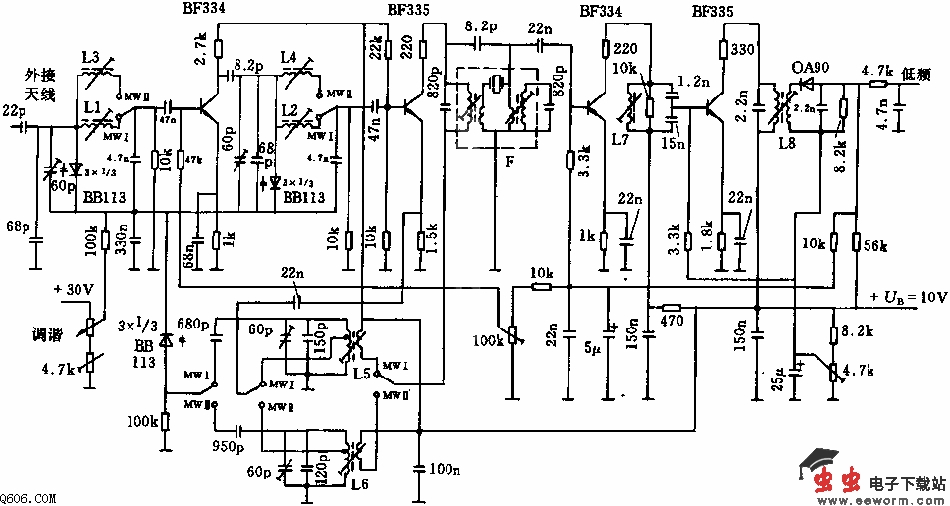

  该电路示出汽车收音机高频和中频部分，中波I频段为520～950kHz，中波II为900～1640kHz。回路调谐采用调谐二极管BB113.
  主要线圈数据：L1：122匝；L2：122匝；L3：68匝；L4：68匝；L5：96匝（耦合线圈7匝）；L6：64匝（耦合线圈5匝）。L1～L6采用8X0.08铜线。L7：90匝，采用6X0.04铜线。
  L8：120匝（耦合线圈60匝），采用8X0.03铜线。F：95匝（耦合线圈5匝），采用8X0.04铜线。
