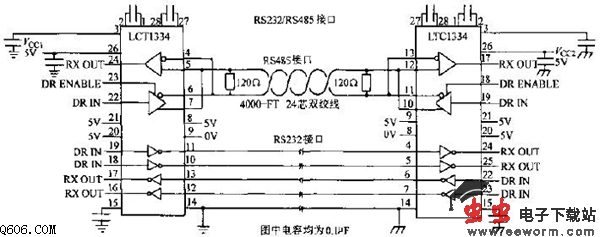

rs232和rs485结合的电路图

  LTE1334芯片以充电泵结合RS232和RS485为一体。此器件有加倍器，反向充电泵，使RS232和RS485能在单5V供电下工作。应用中可以设置成4个RS232驱动器/接收器，加上2个RS485驱动器/接收器，或者一个RS485驱动器/接收器和两个RS485驱动器/接收器，RS232操作速度为250kbaud，RS485操作速度为10Mbaud，ESD保护高达10kV。供电电流<8mA，10uA关闭供电电流。图中所有的电容为0.1uF。传输线为4000英尺24芯双绞线。
