幻灯投影机用4通道超声波发生器电路图

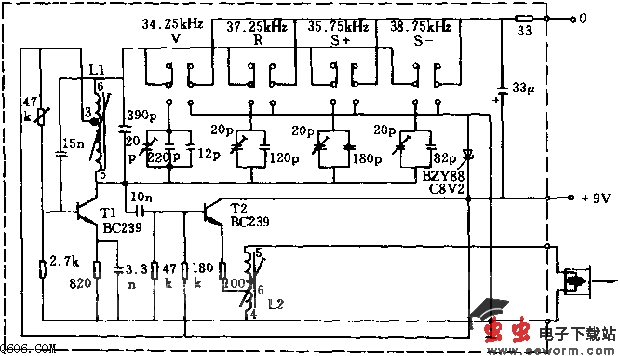

为了遥控幻灯投影机常需要有4个不同频率的通道信号，即“前进”、“后退”、“向前聚焦”和“向后聚焦”，此时可采用如图所示发送器电路。其中由晶体管T1构成振荡电路，在电感L1保持不变时通过接入不同电容产生四种不同频率的信号。图中“V”表示前进，“S”表示后退，S+和S-分别表示向前和向后聚焦。
电感量：L1 5～3=35mH，L1 3～6=79uH L2 5～6=5.1mH，L2 6～4=480uH。匝数：n1 5～3=1150匝，0.06mm铜漆包线；n1 5～6=55匝，0.06mm铜漆包线；n2 5～6=440匝，0.1mm铜漆包线；n2 6～4=140匝，0.1mm铜漆包线。
电感量：L1 5～3=35mH，L1 3～6=79uH L2 5～6=5.1mH，L2 6～4=480uH。匝数：n1 5～3=1150匝，0.06mm铜漆包线；n1 5～6=55匝，0.06mm铜漆包线；n2 5～6=440匝，0.1mm铜漆包线；n2 6～4=140匝，0.1mm铜漆包线。
