回被探测距离用超声波接收器电路图
回被探测距离用超声波接收器电路图
发布时间:
2013-09-17 00:30
浏览:
28
标签:
探测距离
超声波
接收器
电路图

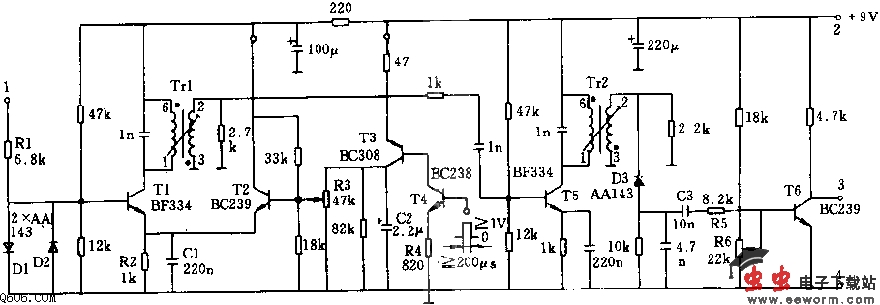

该电路工作电压9V,消耗电流仅5mA,可在家150~180kHz范围内调整频率,带宽约为了20kHz,以确保只有宽于70us的脉冲才能通过和被放大。
接收器输入端子直接接传感器,从而也即与振荡器相连。在出现超声波脉冲时,在T1基极上的信号电压由二极管D1、D2限制到较低的数值。晶体管T1和T5构成两级高频放大,而后经D3整流,控制作为阈值开关的输出晶体管T6,其阈值由R6调整。晶体管T2、T3、T4为附加级,用于控制第一个高频级。
变压器绕组数据:端6~1间:200匝,0.03mm铜漆包线;端3~2间:95匝,0.03mm铜漆包线。
