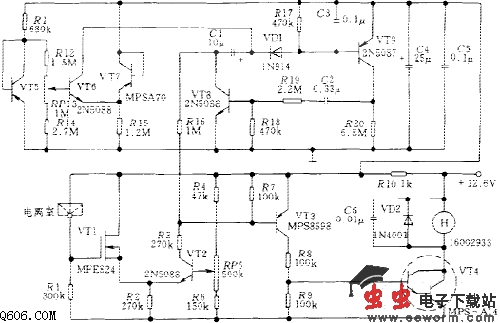

晶体管电离报警电路图

  采用连续的烟雾报警信号而不采用发出嘟嘟声的断续报警信号，可以简化触发火情报警器和电池欠压报警器所要求的晶体管电路。当电离室的高阻抗因烟雾或气体而降低时，放大器晶体管VT1~VT3就向复合管VT4提供100uA的基极电流。使之导通和报警器H发声。只要烟雾或气体的含量超过规定阈值，控制电位器RP5所限定的电压值就会连续不断地驱使报警器发声。当电池电压低到9.8～11.2V范围内时（具体值由调整R15确定），欠压报警电路被释放，它触发多谐振荡器中VT8、VT9晶体管和驱动报警器0.7s，停50s，报告电池电压已很低。选择的电池应确保在约70uA的闲置电流情况下至少使用一年。
