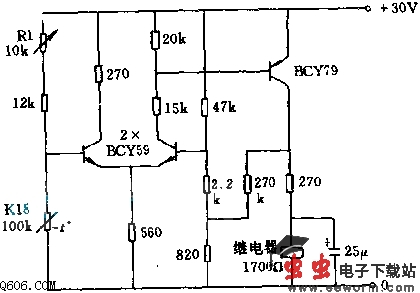

160-185℃的温度调节器电路图

  该电路采用热敏电阻K18。它有很大的表面，有利于安装，并能带动较大的负载，通常做成棒形装在传感器壳体内。在电路中接成桥式结构，由电位器R1调整温度给定值，输出电路由继电器控制。
  主要技术数据：工作电压：30V（-15～+10%）；可整定的温度：160～185摄氏度；允许的环境温度：0～70摄氏度；电路的温度误差（环境温度20～70摄氏度范围内）：0.5摄氏度；继电器接通和关断的温度差：1摄氏度。
