555多种信号发生器电路图

📅 发布时间:2013-09-15 11:20 👁️ 浏览:7 🏷️ 标签: 555 信号发生器 电路图

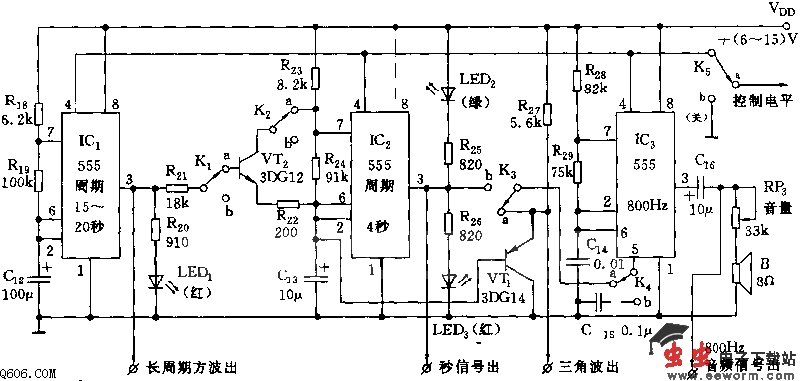

  该电路是某监控装置模型机有关计时和音响电路部分。包括15~20秒周期脉冲波、秒信号和800Hz音响电路。
  IC1和R18、R19、C12组成无稳态多谐振荡器,振荡周期T=0.693(R18+2R19)C12,根据需要,可改变R19,改变周期和占空比。
  IC2和R23、R24、C13组成秒时钟振荡器;IC3为800Hz音频振荡器,它的控制端5脚受控于VT1的导通或截止状态,可发出变音调的音响。
