比例—微分调节器刚d热炉电路图

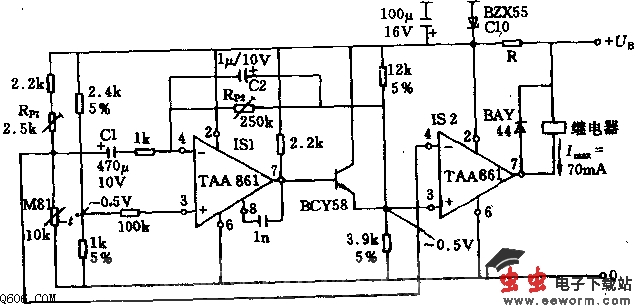

  该电路同加热速度无关，可将水温限制在给定值上。接成微分器的运算放大器，输出与加热速度有关的电压，通过晶体管将此电压送至开关放大器同相输入端，在其反相输入端接热敏电阻。加热速度越高，切断加热器的时间越提前。
  在带全负载工作时约有2摄氏度的温度波动。热敏电阻M81/10K欧接在桥式电路中。利用电位器Rp1可整定加热炉的温度。
  该电路继电器最大电流为70mA，由此可确定所需要的工作电压。
