555超低频毫伏信号发生器电路图
555超低频毫伏信号发生器电路图
发布时间:
2013-09-15 11:10
浏览:
27
标签:
555
超低频
毫伏
信号发生器

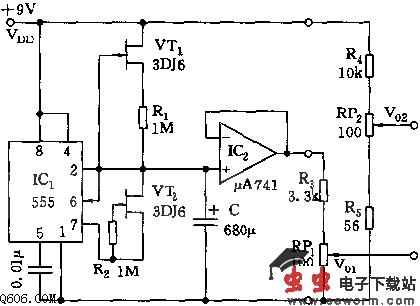

电路如图所示,发生器由振荡器、电压跟随器、幅值调零、零点迁移电路等组成。用作自动平衡记录仪运行试验的信号源,输出信号0~50mV,输出电压零点迁移正负25mV连续可调,周率30~40Hz。
IC1(555)和VT1、VT2、R1、R2、C组成无稳态多谐振荡器,VT1、R1及VT2、R2分别组成充、放电恒流源。IC2运算放大器作为电压跟随器使用,主要用于阻抗匹配、低阻抗输出。输出电压V0=V01-V02,通过调节RP1、RP2,可实现幅值调零和电平迁移。
