555检测行输出变压器电路图

📅 发布时间:2013-09-14 21:40 👁️ 浏览:7 🏷️ 标签: 555 检测 输出变压器 电路图

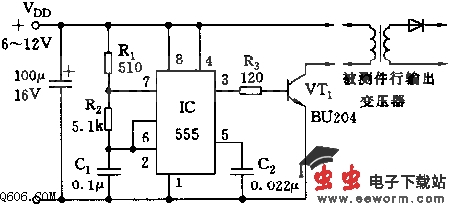

  如图所示,555和R1、R2、C1组成无稳态多谐振荡器,f=1.44/(R1+2R2)C1,振荡频率约为2kHz,它的输出经功放接至行输出变压器,经升压、高压硅堆整流,可得到数千伏的直流高压。若变压器或硅堆质量不好,高压达不到指定电压,或变压器次级升压不够。
