通风电机的温度控制电路图

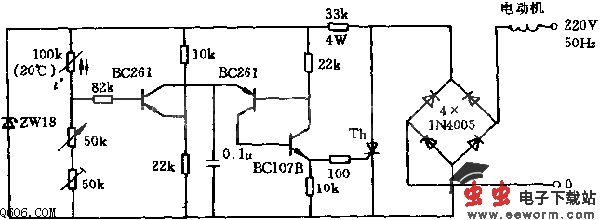

  该电路适用于电气保温加热装置的温度控制。传感器采用100k欧热敏电阻。由它来控制罩极电机快速运转或慢速运转，或静止不动。控制电机通电或断电的晶闸管，其触发脉冲由温度桥式电路控制的晶体管放电产生。一旦电容器充电电压达到由晶体管构成的翻转电路翻转电压时，晶闸管即导通，电机运转，电容器放电。根据传感器的温度，每半周导通的时刻或早或迟，从而相应控制加于通风电机上的电压，实现比例调节。
