555流量比例积算器电路图

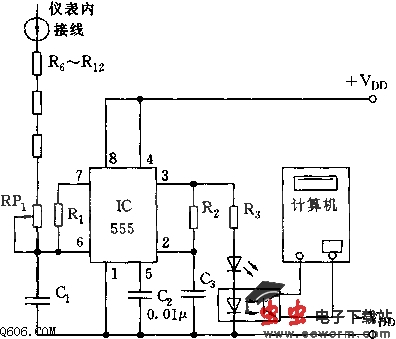

  一般的介质流量积算器采用电磁计数，累积的流量值必须乘某个系数。如图所示，本电路是对原流量积算器的改进电路。
  555和RP1、R1、C1等组成无稳态多谐振荡器，仪表内恒流源对C1进行充电，积算器积分电路的放电回路接到3脚。通电后，即起振，调整方法与积算器相同，即先按积算器的“1”和“+”号键，进行积算。设累加值为B，以A表示流量变送器的电流的开关值，则比例系数Y=A/B。本电路可直接读出运行后的数值，无需再乘系数。
