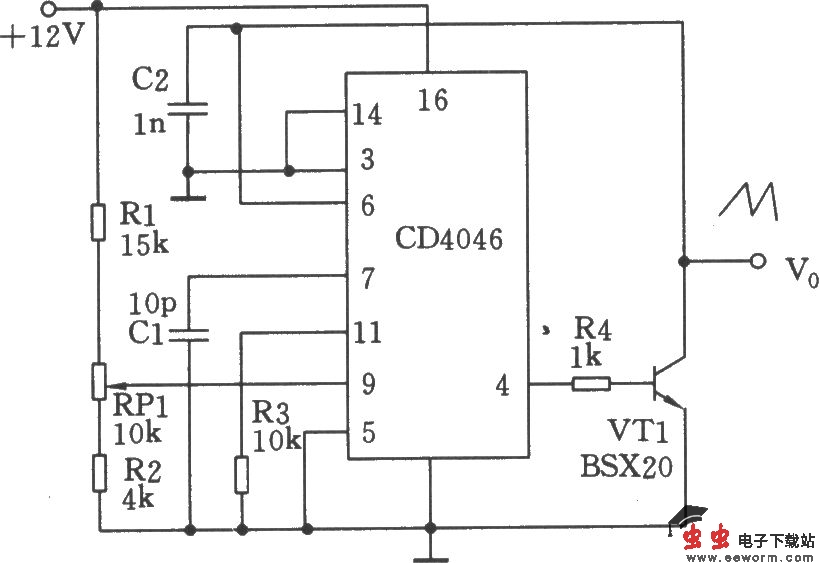

产生斜波发生器电路如图所示。图中斜波振荡器电路采用两个电容器分别完成充电和放电，即接在6脚的C2和接在7脚的C1。在两个电容器的电容量之比为C1：C2=1000：1，在VCO工作过程中充电时间长而放电时间短，因而可以产生上升时间为下降时间1000倍的波形，在实际上就是锯齿形的斜波信号。
