CA3094构成的多种开关报警器

📅 发布时间：2013-10-08 04:40 👁️ 浏览：1 🏷️ 标签： 3094 CA 开关报警

本电路图所用到的元器件：

CCA3094

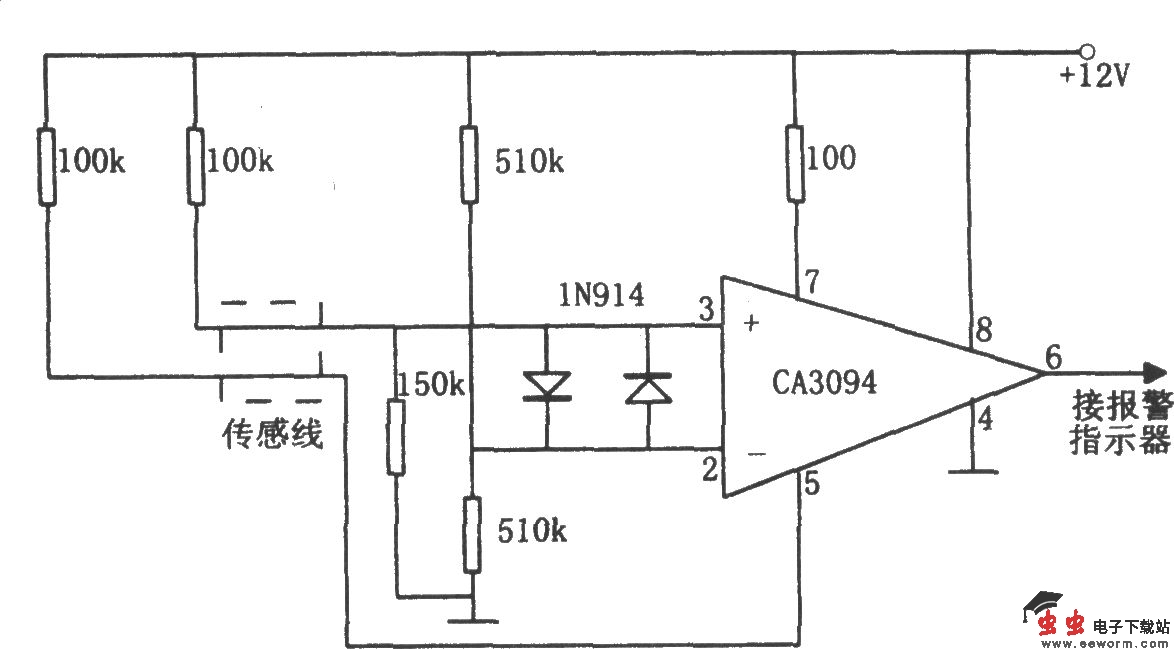

如图所示为多种开关报警器。该电路由集成电路CA3094、传感线、二极管和电源等组成。图中虚线框内的传感线为报警开关。正常情况下，芯片CA3094⑥脚为高电平，电路不报警。当任何一根传感线开路、短接到地或彼此短路时，都会使芯片CA3094⑥脚变成低电平，从而推动报警指示器工作。本电路可以在开路、短路和接地等多种工作状态下通过报警开关实现报警。
