555构成简单的长时间定时电路

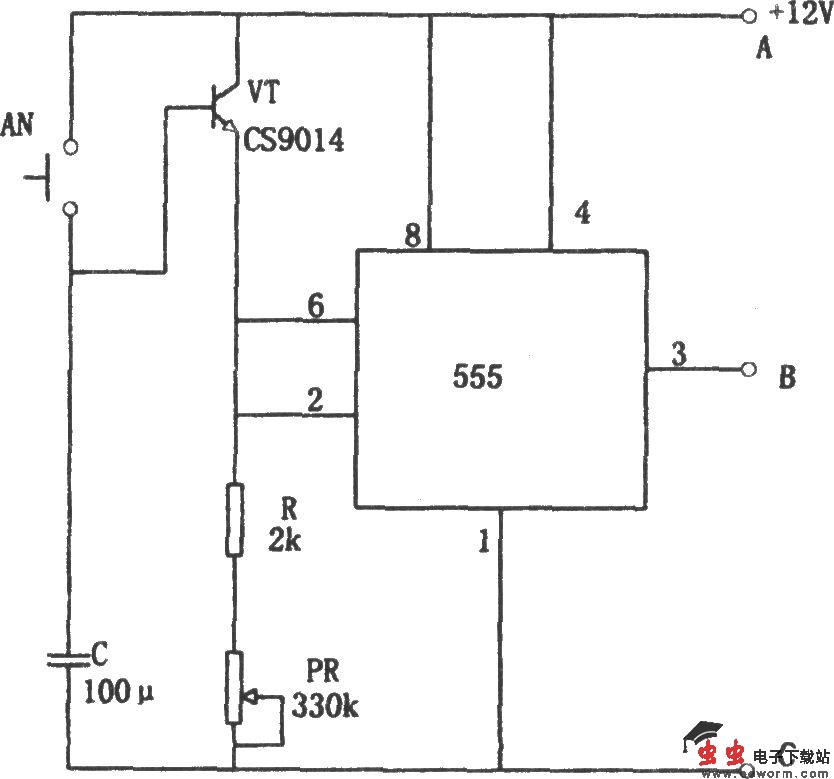

如图所示为简单的长时间定时电路。按下开关AN开始定时，调PR可改变定时时间，定时范围从3分钟到220分钟。若电容C改为2200μF，则定时范围可为40分钟到48小时。555③脚输出定时控制信号。若采用该电路控制较大功率，则要在B、C端或A、B端接继电器。用继电器触点去控制各种定时负载。
