由MAX4100／4101构成的驱动电容性负载电路

📅 发布时间：2013-10-07 01:55 👁️ 浏览：1 🏷️ 标签： 4100 4101 MAX 驱动

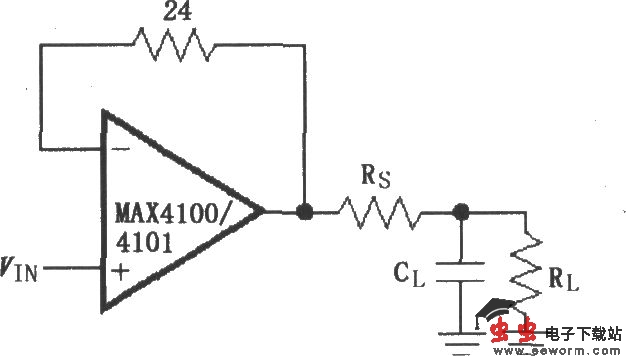

如图所示为由MAX4100／4101采用隔离电阻Rs构成的驱动电容性负载电路。MAX4100／4101最大允许电容性负载分别为5pF和20pF，超过就有可能出现过冲振铃和振荡。该电路在输出端与负载之间加了一个隔离电阻Rs，用于抑制过冲振铃和振荡，在大多数情况下，Rs阻值小于50Ω就足够了。
