由INA331／332构成的直接驱动电容性输入的A／D变换器

📅 发布时间：2013-10-05 22:25 👁️ 浏览：1 🏷️ 标签： INA 331 332 直接驱动

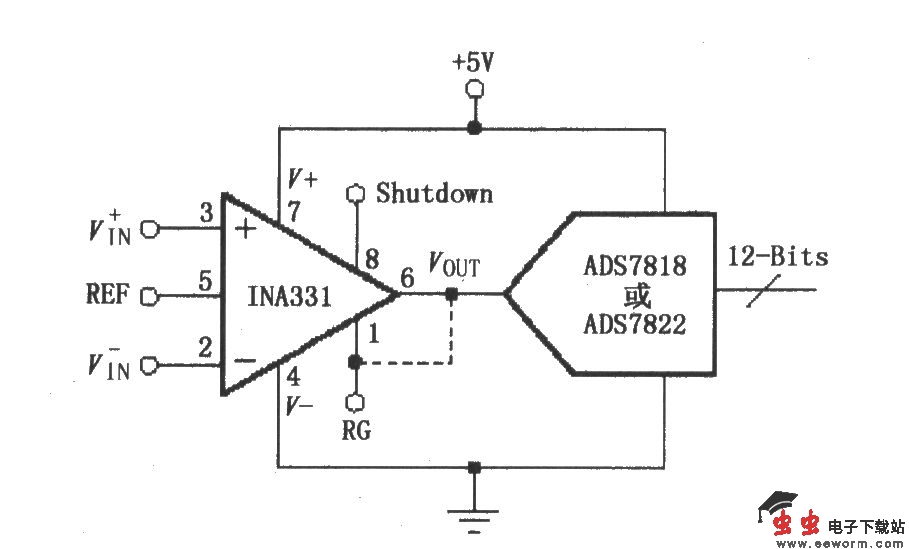

如图所示为由INA331／332构成的直接驱动电容性输入的A／D变换器。由于INA331／332输出为低阻，因此在高频工作时可以直接驱动电容性负载。输入电压经过INA331放大输出，直接送到12位高速低功耗采样A／D转换器ADS7818或ADS7822。ADS7818或ADS7822内部输入端为电容阵列(CDAC)数模转换，即为电容性输入，A／D转换器将输入的模拟信号转换为12位的数字信号输出。
