BL6124五位LED电平表驱动集成电路基本应用电路

📅 发布时间：2013-09-30 23:50 👁️ 浏览：0 🏷️ 标签： 6124 LED BL 电平表

BL6124五位LED电平表驱动集成电路基本应用电路

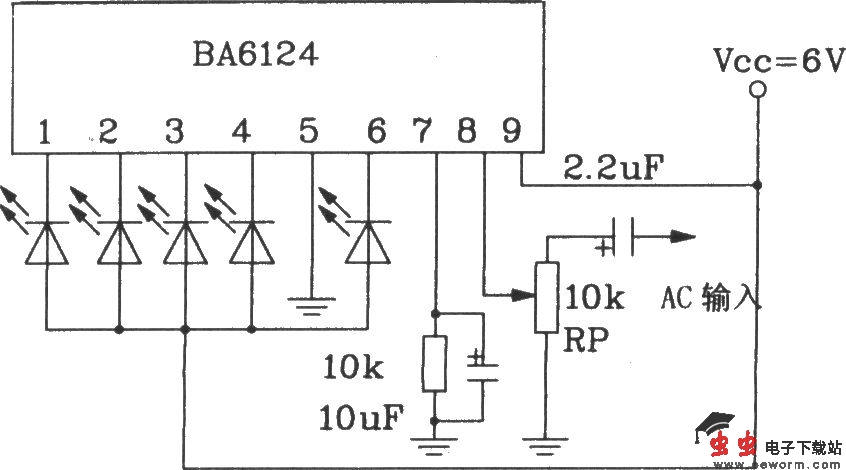

2块BA6104构成的10点LED电平显示电路

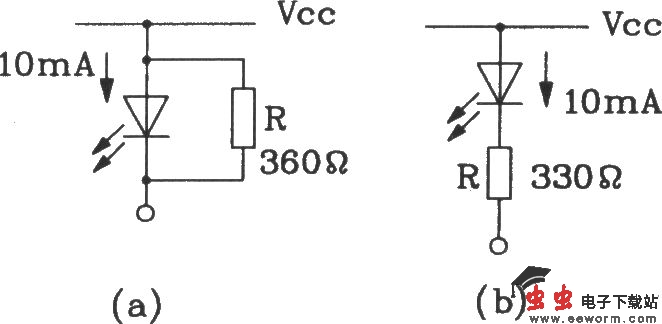

LED限流电路为了限制LED电流可在LED旁并联一电阻或串联一电阻，如图(a)、(b)

BL6124五位LED电平表驱动集成电路基本应用电路

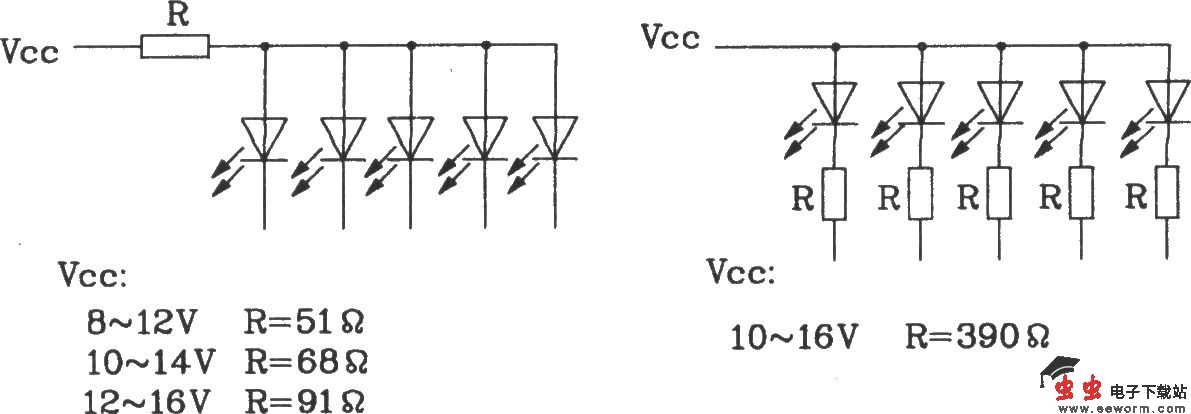

当工作电压高于9V时，在LED电流端应加一电阻分流，具体Vcc值不同时的电路见图所示。

BL6124五位LED电平表驱动集成电路基本应用电路
