DS8922差分线路驱动器和接收器

📅 发布时间：2013-09-26 16:30 👁️ 浏览：0 🏷️ 标签： 8922 DS 差分线路驱动器

DS8922符合EIA标准RS-422要求，输出时滞0.5ns；传播延迟时间≤12ns；采用高差分或共模输入方式；电压范围±7V；互补驱动器输出；用于双绞线或并行传输线路的无极性差分驱动；互补输出为逻辑与。DS8922常用在符合ST506、ST412和ESDI盘驱动标准的场合，与CMOS电路兼容。

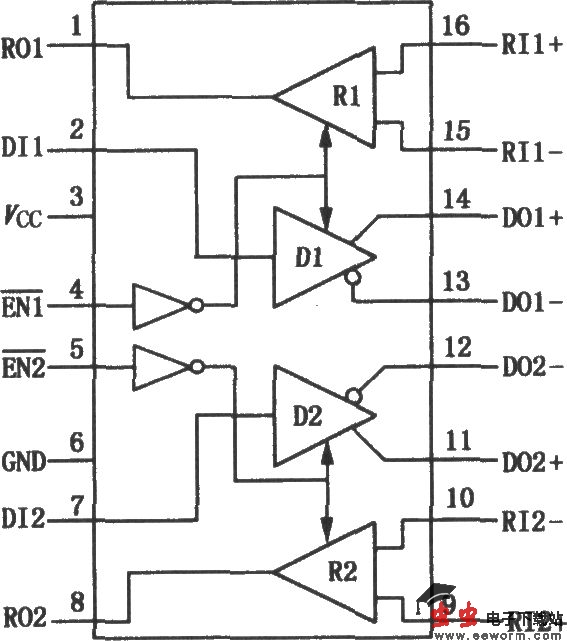

DS8922内部电路框图:

DS8922差分线路驱动器和接收器

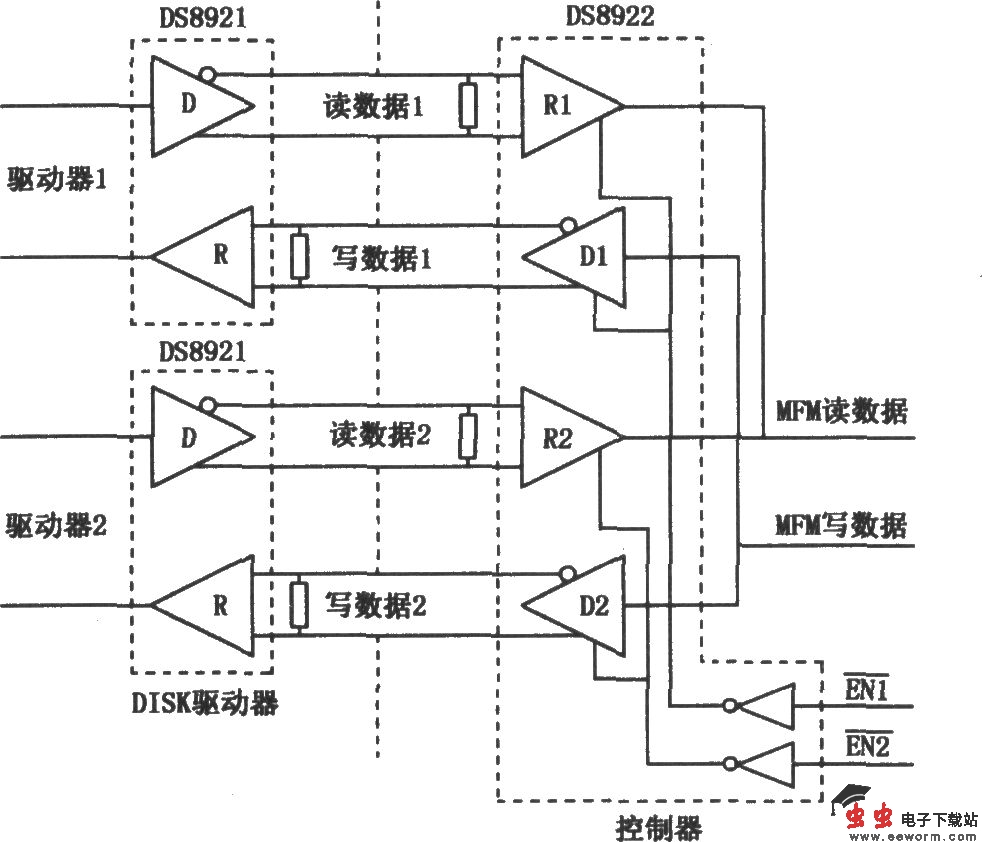

典型应用电路:

DS8922差分线路驱动器和接收器
