由OPA340构成的INA321／322输出缓冲电路

📅 发布时间：2013-10-05 22:45 👁️ 浏览：1 🏷️ 标签： OPA 340 321 322

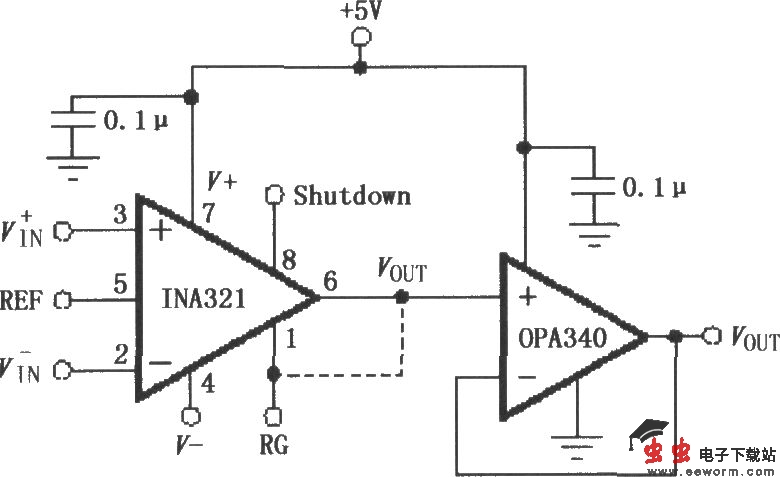

如图所示为由OPA340构成的INA321／322输出缓冲电路。INA321／322最佳的负载阻抗为10kΩ或更大。当负载阻抗降低时，输出电流将加大。用运放OPA340构成电压跟随器作为输出缓冲电路，用于增大INA321／322的输出驱动能力。OPA340输出电压最大摆幅低于电源电压50mV，能够驱动低至600Ω负载。
