由INA337构成的负载电流的高端分流测量电路

📅 发布时间：2013-10-05 22:50 👁️ 浏览：0 🏷️ 标签： INA 337 负载电流分

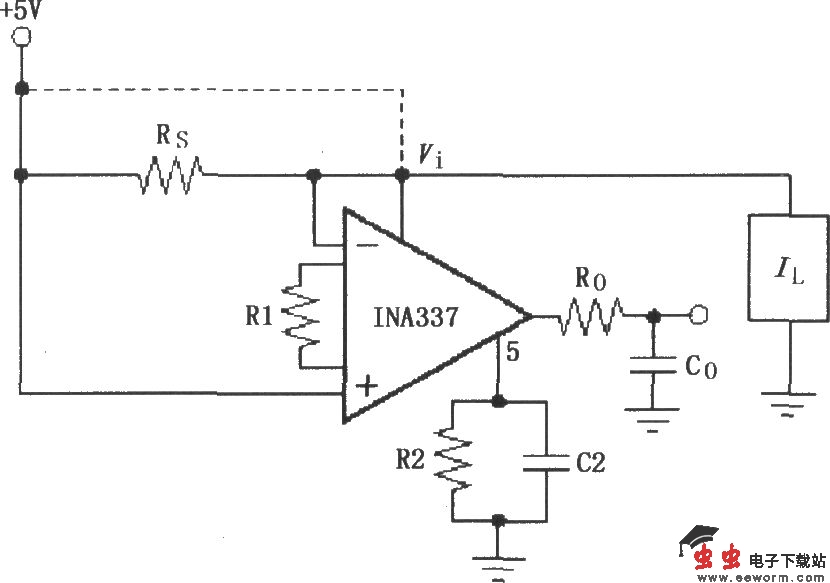

如图所示为由INA337构成的负载电流的高端分流测量电路。该电路采用串联取样电阻Rs在电源与负载之间，负载电流IL流过Rs时将产生电压降，此电压降反映了负载电流变化。将Rs上电压降作为输入电压，经过INA337放大后输出。选取Rs时应注意，在Rs上形成的电压降不能超过电源电压Rail(最大值)100mV。R0、C0，是输出滤波器网络，可以滤除电路输出的噪声。
