遥控调光调速发射器电路原理图

📅 发布时间：2013-09-28 00:00 👁️ 浏览：1 🏷️ 标签：遥控调光发射器电路原理图

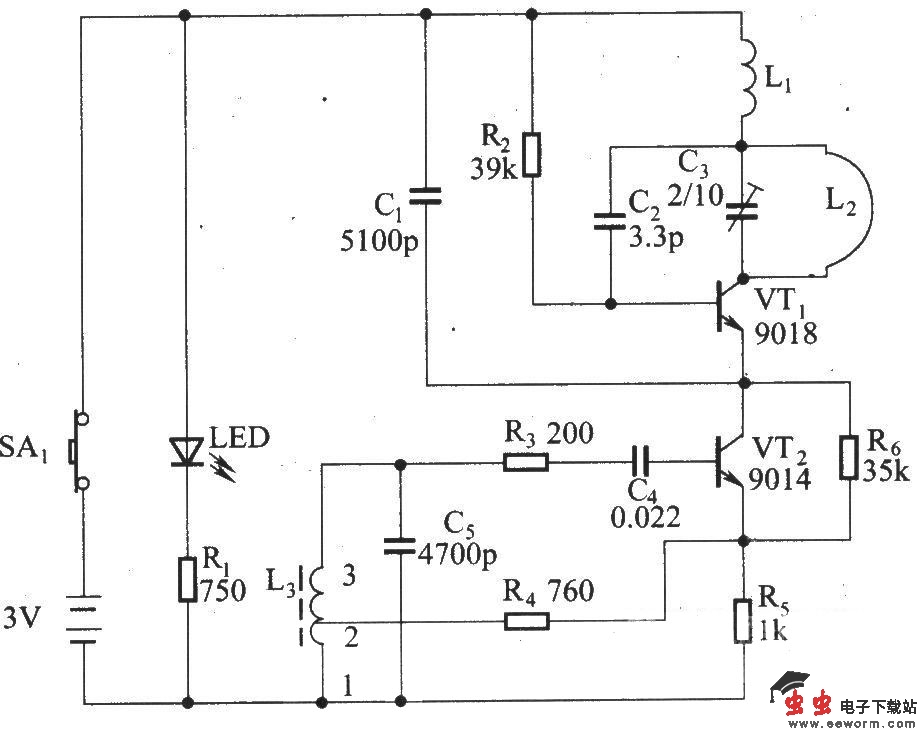

遥控调光调速发射器电路原理图

遥控调光调速发射器电路采用音频信号来调制高频载波,接收控制器电路中采用了选频电路和十进制计数器CD4017,使得整套电路工作稳定,具有较强的抗干扰能力.

本电路的发射频率调整在28～29.7MHz范围内.VT2 ,C5,L3等组成音频振荡器,频率约为15kHz.
