由TDC1808/TDC1809组成的数字编码遥控电路

📅 发布时间：2013-09-27 05:45 👁️ 浏览：0 🏷️ 标签： TDC 1808 1809 数字编码

TDC1808/TDC1809是一对无线遥控发射,接收组件,它们采用内置天线,可传送数字信号或模拟信号,适用于各种无线遥控装置,具有体积小,遥控距离远,抗干扰能力强等特点.由TDC1808/TDC1809组成的数字编码遥控电路如图所示.

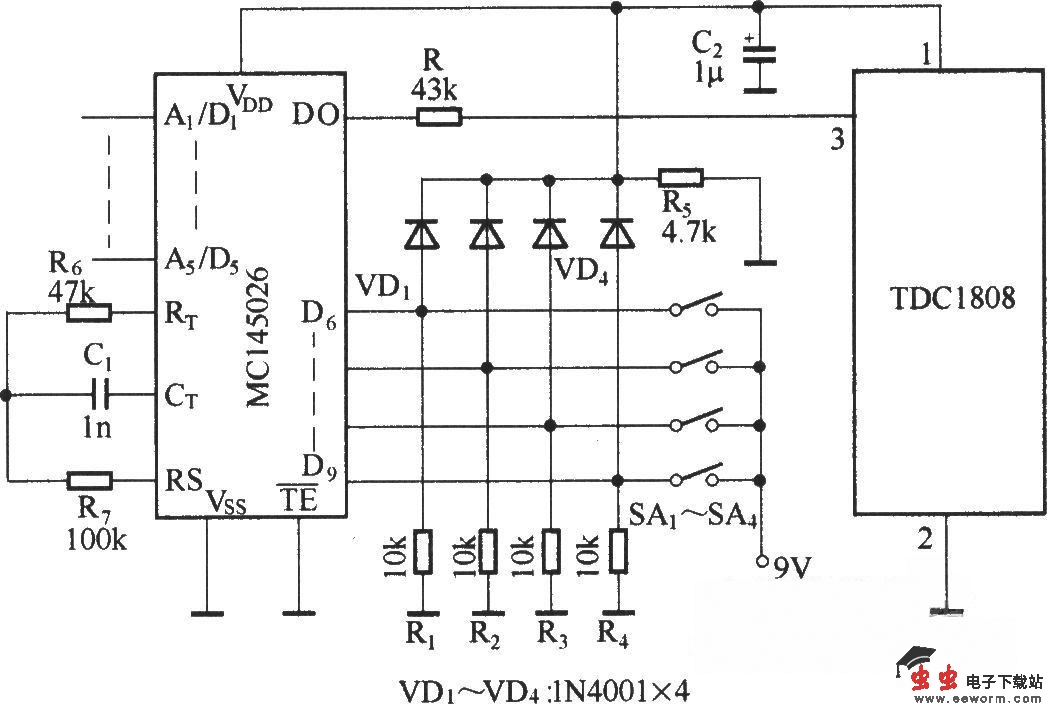

发射电路:

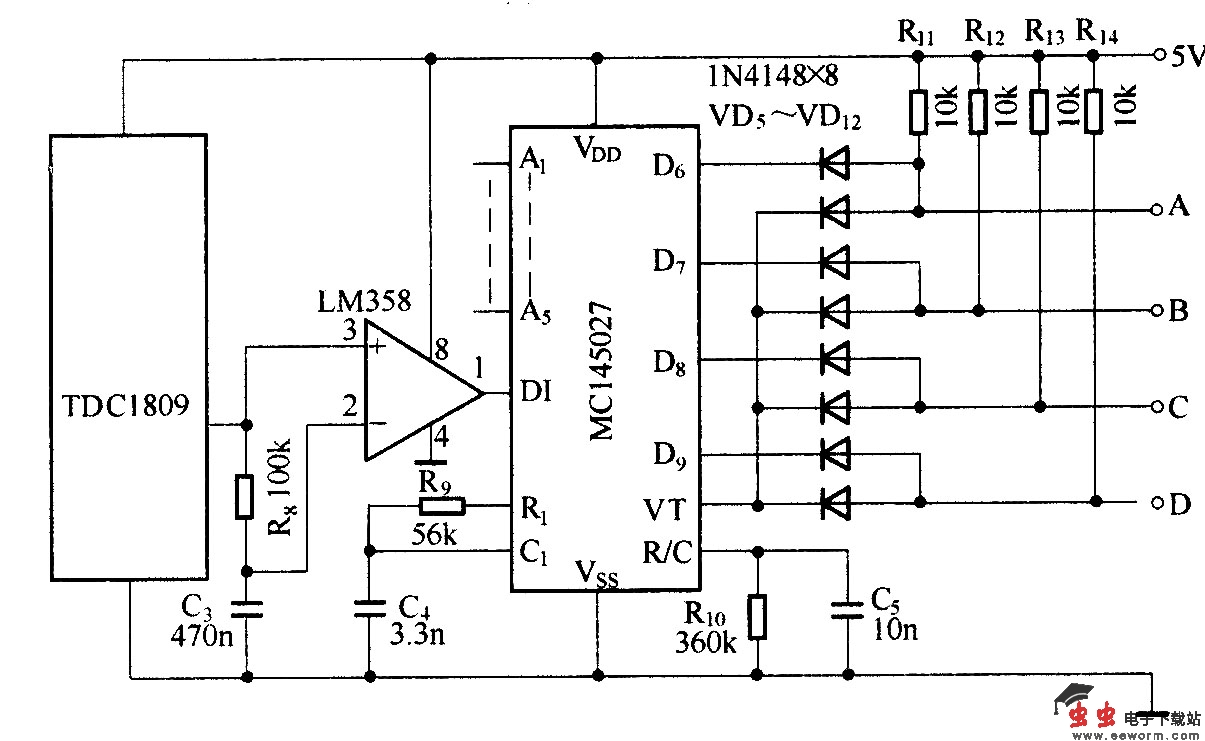

接收电路:

由TDC1808/TDC1809组成的数字编码遥控电路
