MC145026/145027构成红外发射、接收电路图

📅 发布时间：2013-09-27 16:05 👁️ 浏览：0 🏷️ 标签： 145026 145027 MC 红外发射

MC145026/145027为遥控专用编码/译码集成电路。它们可以实现二进制或三进制寻址方式（三进制方式可使编码/译码数量最大）。二者配合使用可口可乐成红外、射频、超声波等不同传输媒介的遥控发射/接收电路。

MC145026/145027构成红外发射、接收电路图

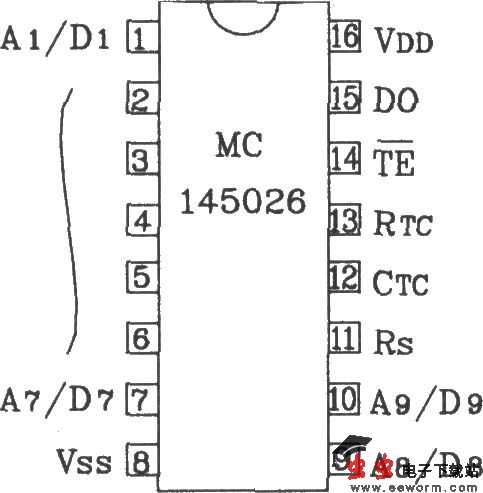

MC145026外形引脚图

MC145026/145027构成红外发射、接收电路图

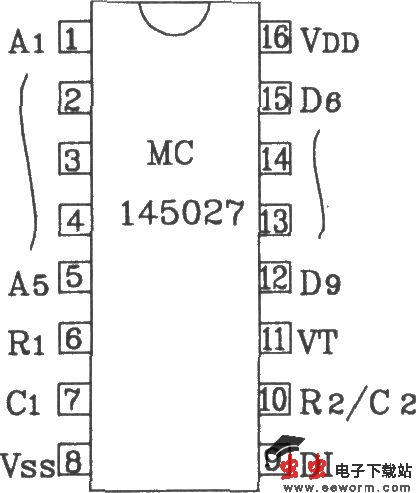

MC145027外形引脚图

MC145026/145027构成红外发射、接收电路图

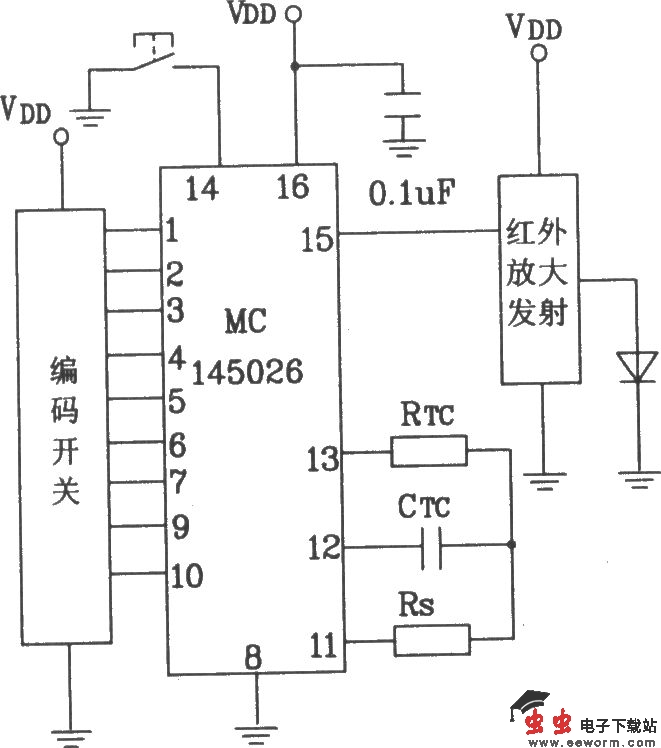

MC145026构成红外发射电路

MC145026/145027构成红外发射、接收电路图

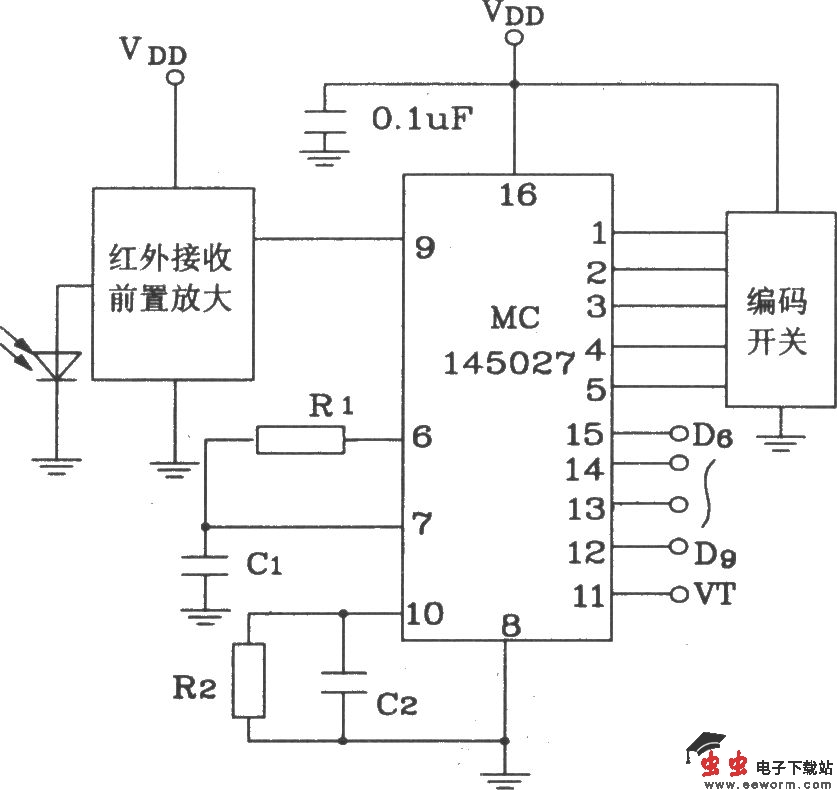

MC145027构成红外接收电路

MC145026/145027构成红外发射、接收电路图
